一种蒸汽阀组件及设有该蒸汽阀组件的电饭煲的制作方法

本实用新型涉及厨房炊具技术领域，具体涉及一种蒸汽阀组件及设有该蒸汽阀组件的电饭煲。

背景技术：

目前电饭煲产品均包含有蒸汽阀组件，其主要作用是在加热过程中防止米饭溢出；煮饭时，锅内的米汤蒸汽进入蒸汽阀组件内，米汤气泡经过设在蒸汽阀组件上的进气孔时破裂成米汤，回流到装有食物的内锅，起到防溢作用。同时，大火力加热通常可以使米饭沸腾的更剧烈，能够让米饭更好吃，如果蒸汽阀组件的防溢性能不好，就会导致大火力加热溢出，从而只有减少加热火力，这样就牺牲了米饭的性能。

目前解决蒸汽阀组件溢出的一般方法是，增加蒸汽通道的长度，让蒸汽的米汤从蒸汽阀组件的进气口进入，从回流孔流出，进行回流到内锅里面，而蒸汽从蒸汽阀组件出气口排出；但是由于结构和尺寸的限制，单纯的改变蒸汽通道的长度、及腔体的空间变化来进行破泡和回流也会存在米饭溢出的问题，蒸汽阀组件的防溢性能较差。

技术实现要素：

(一)本实用新型所要解决的技术问题是：现有的蒸汽阀组件的破泡和回流的能力较差，防溢性能较差；因此需要提供一种破泡能力强、防溢性能好的蒸汽阀组件。

(二)技术方案

为了解决上述技术问题，本实用新型提供了一种蒸汽阀组件，包括阀座和阀盖，所述阀盖盖在所述阀座上与所述阀座之间形成第一腔体，所述第一 腔体内设有盖片，所述盖片与所述阀盖之间构成至少一个第二腔体，所述阀盖上设有与所述第二腔体对应并连通的蒸汽出口，所述阀座上设有与所述第一腔体连通的蒸汽入口，所述盖片上设有连通第一腔体和第二腔体的进气口；

所述进气口处设有破泡件，所述破泡件能够在蒸汽的推动下于所述第二腔体内滚动；所述破泡件落在进气口处能够与所述进气口之间形成连通第一腔体和第二腔体的过气通道。

本实用新型的有益效果：

本实用新型提供的蒸汽阀组件阀包括阀盖和阀座，所述阀盖盖合在阀座上围成第一腔体，同时在第一腔体内设有盖片，所述盖片与阀盖围成第二腔体，这样通过阀座上的蒸汽入口进入第一腔体内，并通过进气口进入第二腔体内，在第二腔体破泡回流，只有较少的蒸汽从蒸汽出口排出，能够更好的阻止电饭煲内锅中的食物或者汤汁随着蒸汽排出，可提升蒸汽阀组件的防溢性能；与现有的仅仅采用几条挡筋围成导流通道的蒸汽阀组件相比，本申请提供的蒸汽阀组件能够进行多次破泡、回流，防溢性能更好，并且由于在蒸汽阀组件中设有多个腔体，因此蒸汽在蒸汽阀内通过的距离更远、停留的时间更长，蒸汽更加容易破泡回流，减少了蒸汽的排出量，使得蒸汽阀组件的防溢性能更好，由于蒸汽阀的防溢性能更好，电饭煲内锅可以适应更大的火力，使电饭煲内沸腾的更加剧烈，煮出的米饭口感更好。

同时在第二腔体内设置有破泡件，破泡件在蒸汽的推动下击破进入第二腔体内的气泡，进一步提高破泡效率和破泡效果，且所述破泡件落在所述进气孔上时与所述进气孔围成过气通道，在第二腔体内破泡的蒸汽和米汤从过气通道回流至第一腔体，进而回流至电饭煲内锅中，并且由于该过气通道的尺寸很小，因此经过该过气通道的气泡也会被挤破，产生破泡效果，进一步提高蒸汽阀组件的防溢性能。

进一步地，所述破泡件为设于所述进气口处的圆球。

进一步地，所述进气口为椭圆形孔，所述圆球的直径大于所述椭圆形孔短轴的长度。

进一步地，所述进气口为长条形通孔，所述圆球的直径大于所述长条形通孔的宽度。

进一步地，所述圆球的直径为8～38mm，重量为0.7～5g。

进一步地，所述盖片的底部由中间至边缘向上倾斜。

进一步地，所述盖片为多个瓣片周向围绕而成花瓣状结构，相邻的瓣片连接处采用内凹圆弧过渡。进一步地，所述第一腔体内还设有挡板，所述挡板的一端与盖片的底部相连，另一端与所述阀座的内壁相连将所述腔体分为两个相连通的子腔体，所述蒸汽入口和所述进气口分别位于所述挡板的两侧，并连通对应的子腔体。

本实用新型提供了一种蒸汽阀组件包括阀座和阀盖，所述阀盖盖在所述阀座上与所述阀座之间形成第一腔体，所述第一腔体内设有盖片，所述盖片与所述阀座之间构成至少一个第二腔体，所述阀盖上设有与所述第一腔体连通的蒸汽出口，所述阀座上设有与所述第二腔体连通的蒸汽入口，所述盖片上设有连通第一腔体和第二腔体的进气口；所述蒸汽入口处还设有破泡件，所述破泡件能够在蒸汽的推动下于所述第二腔体内滚动，所述破泡件落在所述蒸汽入口处能够与所述蒸汽入口之间形成过气通道。

本实用新型还提供了一种电饭煲，包括煲体和盖合在所述煲体上的煲盖，所述煲盖上设有上述任一项所述的蒸汽阀组件。

附图说明

本实用新型上述和/或附加方面的优点从结合下面附图对实施例的描述中将变得明显和容易理解，其中：

图1是本实用新型实施例所述的蒸汽阀组件的分解结构示意图；

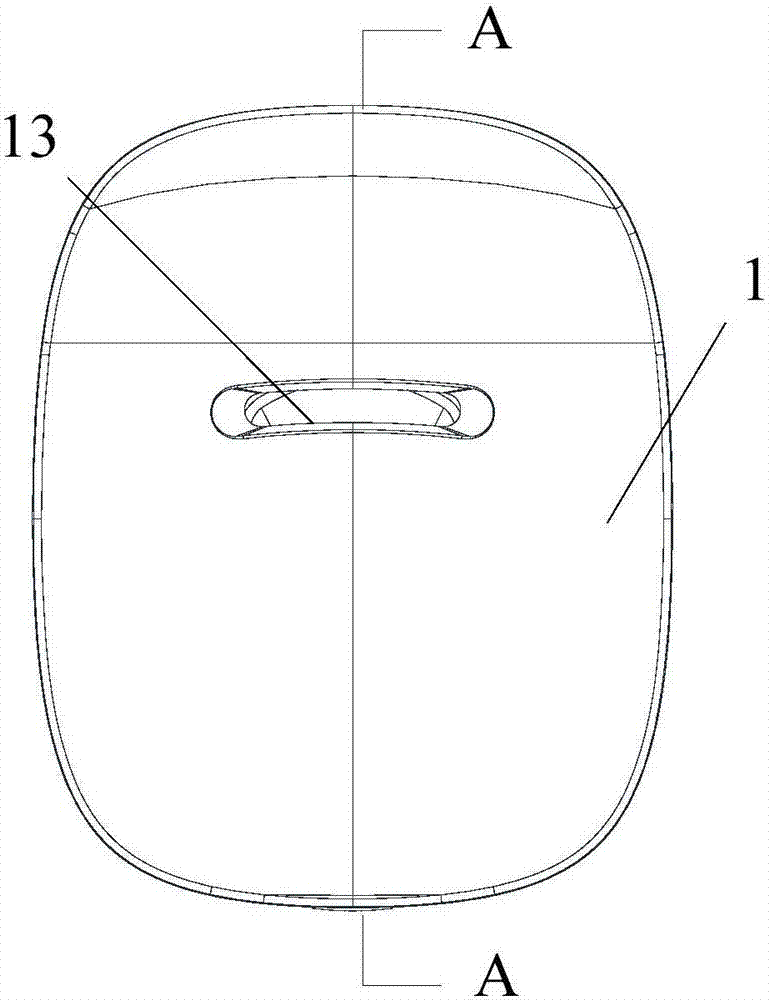

图2是本实用新型实施例所述的蒸汽阀组件的俯视图；

图3是图2的A-A剖视图；

图4是所述第二腔体的俯视图；

图5是所述盖片的立体图；

图6是所述盖片的俯视图；

图7是图6的剖视图；

图8是实施例一中所述盖片的仰视图；

图9是实施例二中所述盖片的仰视图。

其中图1至图9中附图标记与部件名称之间的对应关系为：

1、阀盖，11、第一腔体，112、挡板，113、安装壁，1131、卡扣，12、第二腔体，121、破泡件，122、限位机构，1221、限位柱，1222、凸块，1223、限位空间，13、蒸汽出口，14、盖片，141、进气口，1411、过气通道，142、瓣片，143、推板，15、密封筋，2、阀座，21、蒸汽入口。

具体实施方式

为了能够更清楚地理解本实用新型的上述目的、特征和优点，下面结合附图和具体实施方式对本实用新型进行进一步的详细描述。需要说明的是，在不冲突的情况下，本申请的实施例及实施例中的特征可以相互组合。

如图1至图9所示，本实用新型提供了一种蒸汽阀组件，包括阀座2和阀盖1，所述阀盖1盖在所述阀座2上形成第一腔体11，所述第一腔体11内设有盖片14，所述盖片14与所述阀盖1之间构成第二腔体12，所述阀盖1上设有蒸汽出口13，所述阀座2上设有与所述第一腔体11连通的蒸汽入口21，所述盖片14上设有连通第一腔体11和第二腔体12的进气口141。

本实用新型提供的蒸汽阀组件阀包括阀盖1和阀座2，所述阀盖1盖合在阀座2上围成第一腔体11，同时在第一腔体11内设有盖片14，所述盖片14与阀盖1围成第二腔体12，这样通过阀座2上的蒸汽入口21进入第一腔体11内，并通过进气口141进入第二腔体12内，在第二腔体12破泡回流， 只有较少的蒸汽从蒸汽出口13排出，能够更好的阻止电饭煲内锅中的食物或者汤汁随着蒸汽排出，可提升蒸汽阀组件的防溢性能；与现有的仅仅采用几条挡筋围成导流通道的蒸汽阀组件相比，本申请提供的蒸汽阀组件能够进行多次破泡、回流，防溢性能更好，并且由于在蒸汽阀组件中设有多个腔体，因此蒸汽在蒸汽阀内通过的距离更远、停留的时间更长，蒸汽更加容易破泡回流，减少了蒸汽的排出量，使得蒸汽阀组件的防溢性能更好；由于蒸汽阀的防溢性能更好，电饭煲内锅可以适应更大的火力，使电饭煲内沸腾的更加剧烈，煮出的米饭口感更好。

同时在第二腔体12内设置有破泡件121，破泡件121在蒸汽的推动下击破进入第二腔体12内的气泡，进一步提高破泡效率和破泡效果，且所述破泡件121落在所述进气孔141上时与所述进气孔141围成过气通道1411，在第二腔体12内破泡的蒸汽和米汤从过气通道1411回流至第一腔体11，进而回流至电饭煲内锅中，并且由于该过气通道1411的尺寸很小，因此经过该过气通道1411的气泡也会被挤破，产生破泡效果，进一步提高蒸汽阀组件的防溢性能。

如图1、3、5、6和7所示，所述破泡件为设于第二腔体12内的圆球，所述圆球的直径大于等于所述进气口141的直径，这样能够避免圆球从进气口141处掉落至第一腔体11内；优选地，所述进气口14为设于所述盖片底壁上的椭圆形通孔(如图8所示)，所述椭圆形通孔的短轴长小于所述圆球的直径，这样既能够避免圆球从所述椭圆形通孔内掉落至第一腔体中，也能够使的第二腔内破泡的蒸汽和米汤从过气通道回流至第一腔体，进而回流至电饭煲内锅中；同时，由于圆球落在椭圆形通孔的进气口141处时，与进气口131之间留有缝隙，该缝隙即为所述过气通道1411，所述过气通道1411能够连通第一腔体11和第二腔体12，即使圆球不滚动时第一腔体11内的蒸汽和米汤也会通过该过气通道1411进入第二腔体12内，同时由于该过气通 道1411的尺寸很小，因此经过该过气通道1411的气泡也会被挤破，产生破泡效果，进一步提高蒸汽阀组件的防溢性能。

在电饭煲工作时，蒸汽首先从阀座2上的蒸汽入口21进入第一腔体11，在第一腔体11内的蒸汽浓度达到一定程度时，蒸汽推动圆球打开，并通过盖片14上的进气口141进入第二腔体12内，此时圆球在蒸汽的推动下于第二腔体12内滚动，击破由进气口141进入第二腔内的气泡，进一步提高破泡效果，增强蒸汽阀组件的防溢性能，减少了大量具有压力能和热能的蒸汽排出，保温性能更好，更加节能；优选地，本身其中所述小球设有一个，领域技术人员能够想到的是，所述破泡件121也可以设有多个，多个所述破泡件121在在蒸汽的推动下于第二腔体12内滚动碰撞，能够更好的对气泡进行击破，破泡效率和破泡效果更好。

如图2至图7所示，所述第二腔体12的进气口141处还设有用于限制所述破泡件121滚动范围的限位机构122；通过限位机构122来限制所述破泡件121在一个固定的范围内进行滚动，防止破泡件121在滚动过程中撞击到阀盖1上，对阀盖1和破泡件121造成损坏，避免了由于破泡件121撞击在阀盖1上而产生噪音。具体地，所述限位机构122包括设于所述进气口141处的多个限位块1221，多个所述限位块1221围成一个限位空间1223，所述破泡件121位于多个所述限位块1221围成的限位空间1223内，每个所述限位块1221的一端均与所述盖片14相连，另一端均设有朝向限位空间1223的凸起1222；通过设置凸起1222，能够更好地将所述破泡件121限制在限位空间1223内滚动，进一步避免了出现破泡件121撞击在阀盖1上的问题。

如图2所示，本实施例中所述盖片14通过卡接的方式与所述阀盖1连接，这样便于盖片14的拆装，便于对盖片14进行更换，具体地址，所述盖片上设有卡扣143，所述阀盖1上设有与所述卡扣1131配合的卡孔，其中所述盖片14采用塑料材料制成，制造成本更低，同时也能够避免在高温蒸汽 中，盖片14被加热产生毒害物质；当然，所述盖片14也可以采用其他如不锈钢或者合金等无毒害的材料制成，只要其能够满足在一定的强度和耐高温要求，就同样能够实现本申请的目的。

当然，在本实施例中所述破泡件也可以不设置成圆球状，如设成正方形，三角形等，同样能够实现提高破泡效果、提升防溢性能的目的，其宗旨未脱离本实用新型的设计思想，应属于本实用新型的保护范围。

优选地，所述圆球是由不锈钢或者合金等无毒害的材料制成，其具有一定的强度和耐高温性，避免圆球在高温的推动下翻滚时出现破损变形的问题；其中所述圆球的直径为8～38mm，重量为0.7～5g，圆球的直径应当大于第二腔体12进气口141的直径，以防止圆球掉落，同时也能够让圆球更好的封堵所述进气口141，以提高密封性，确保电饭煲的保温性能；并且圆球的重量需要根据电饭煲的功率以及电饭煲的沸腾状况具体设定，如果太重则不容易被推起，导致电饭煲内过的压力过大发生危险；优选地，所述圆球的直径为10mm、重量为1g。

如图5至图7所示，所述盖片14呈花瓣状，在所述盖片14的周向上设有多个瓣片142，优选地所述瓣片142设有三个，三个所述瓣片142在所述盖片14的周向上均匀分布，相邻的瓣片142连接处采用内凹圆弧过渡，通过圆弧过渡能够保证整个盖片14的前度，避免在瓣片142连接处出现断裂破损的问题；同时所述盖片14的底部由中间至边缘向上倾斜，盖片14与阀座2之间形成过气通道，引导蒸汽的流动方向，而盖片14向上倾斜，能够引导蒸汽向上流动，增加蒸汽的流动距离，进一步提升破泡回流效果；当然，在本实施例中所述瓣片也可以设有多个，如四个、五个等同样能够实现本申请的目的。

如图3所示，所述第一腔体11内还设有挡板112，所述挡板112的一端与盖片14的底部相连，另一端与所述阀座2的内壁相连将所述腔体分为两 个相连通的子腔体，所述蒸汽入口21和所述进气口141分别位于所述挡板112的两侧；通过设置挡板112，并将蒸汽入口21和进气口141分别设于所述挡板112的两侧，这样在电饭煲煮饭过程中，电饭煲内锅中的蒸汽通过蒸汽入口21进入第一腔体11内后，不能够直接通过盖片14上的进气口141进入第二腔体12，而是需要绕过挡板112，即在第一腔体11内绕过一大圈后才能够通过进气口141进入第二腔体12内，这样增加了蒸汽在第一腔体11内的停留时间，进一步增加了蒸汽在第一腔体11内破泡回流量，减少了蒸汽的排出量，使得蒸汽阀组件的防溢性能更好。

优选地，所述阀盖1上还设有密封筋15，通过设置密封筋15能够更好的阻止第一腔体11内的蒸汽从阀盖1上的缝隙排出，减少了由于蒸汽排出带来的热量损失，更加的节能，使得电饭煲的加热效率更高，保温性能更好。

实施例二

本实施例中与实施例一中的技术方案大体相同，其主要区别在于所述进气口141为长条形通孔(如图9所示)，所述圆球的直径大于所述长条形通孔的宽度，这样既能够避免圆球从所述长条形通孔内掉落至第一腔体11中，也能够使的第二腔内12破泡的蒸汽和米汤从过气通道1411回流至第一腔体11，进而回流至电饭煲内锅中；所述圆球的直径可以是大于所述长条形通孔的长度，也可以是小于所述长条形通孔，均能够保证圆球不会从所述进气口141内掉落之第一腔体内，同时也可以使的圆球落在进气口141处时与所述进气口之间留有缝隙形成过气通道1411，同样能够实现本申请的目的；同时，由于圆球落在椭圆形通孔的进气口141处时，与进气口131之间留有缝隙，该缝隙即为所述过气通道1411，所述过气通道1411能够连通第一腔体11和第二腔体12，即使圆球不滚动时第一腔体11内的蒸汽和米汤也会通过该过气通道1411进入第二腔体12内，同时由于该过气通道1411的尺寸很小，因此经过该过气通道1411的气泡也会被挤破，产生破泡效果，进一步提高 蒸汽阀组件的防溢性能。

实施例三

本实施例与实施例一中的技术方案大体相同，其主要区别在于，其主要区别在于，本实施例中所述盖片14是与所述阀座2相卡接围成第二腔体12，此时所述阀盖1上设有与所述第一腔体11连通的蒸汽出口13，所述阀座2上设有与所述第二腔体12对应并连通的蒸汽入口21，所述盖片14上设有连通第一腔体11和第二腔体12的进气口141；蒸汽通过蒸汽入口21进入第二腔体12内，其中一部分蒸汽在第二腔体12中破泡回流，另一部分蒸汽通过设于所述盖片14上的进气口141进入第一腔体11内，在第一腔体11内破泡回流，只有很少一部分蒸汽流动到阀盖1上的蒸汽出口13处，通过蒸汽出口13排出，因此能够更好的阻止电饭煲内锅中的食物或者汤汁随着蒸汽排出，可提升蒸汽阀组件的防溢性能。

并且由于在蒸汽阀组件中设有多个腔体，因此蒸汽在蒸汽阀内通过的距离更远、停留的时间更长，蒸汽更加容易破泡回流，减少了蒸汽的排出量，使得蒸汽阀组件的防溢性能更好；由于蒸汽阀的防溢性能更好，电饭煲内锅可以适应更大的火力，使电饭煲内沸腾的更加剧烈，煮出的米饭口感更好；同时盖片14与阀盖1之间通过卡接的方式连接，对于盖片14的拆装、清洗更加方便。

所述蒸汽入口21处还设有破泡件121，所述破泡件121能够在蒸汽的推动下于所述第二腔体12内滚动，所述破泡件121落在所述蒸汽入口21处能够与所述蒸汽入口21之间形成过气通道1411，进入第二腔体12内的气泡被滚动的破泡件12击破、回流至电饭煲内，可提升整个电饭煲组件的防溢性能；并且由于该过气通道1411的尺寸很小，因此经过该过气通道1411的气泡也会被挤破，产生破泡效果，进一步提高蒸汽阀组件的防溢性能。

本实用新型还提供了一种电饭煲，包括煲盖和煲体，所述煲盖上设有上 述任一实施例所述的蒸汽阀组件，由于在盖蒸汽阀组件内设有盖片14，盖片14与阀盖1之间形成第二腔体12，这样蒸汽在经过蒸汽阀组件时能够进行多次破泡、回流，防溢性能更好，同时，由于在第一腔体11内内设置了挡板112，因此蒸汽在蒸汽阀内通过的距离更远、停留的时间更长，蒸汽更加容易破泡回流，减少了蒸汽的排出量，使得蒸汽阀组件的防溢性能更好；由于蒸汽阀的防溢性能更好，电饭煲内锅可以适应更大的火力，使电饭煲内沸腾的更加剧烈，米饭的口感更好，提升了米饭的性能。

综上所述，本实用新型提供的蒸汽阀组件阀包括阀盖和阀座，所述阀盖盖合在阀座上围成第一腔体，同时在第一腔体内设有盖片，所述盖片与阀盖围成第二腔体，这样通过阀座上的蒸汽入口进入第一腔体内，并通过进气口进入第二腔体内，在第二腔体破泡回流，只有较少的蒸汽从蒸汽出口排出，能够更好的阻止电饭煲内锅中的食物或者汤汁随着蒸汽排出，可提升蒸汽阀组件的防溢性能；与现有的仅仅采用几条挡筋围成导流通道的蒸汽阀组件相比，本申请提供的蒸汽阀组件能够进行多次破泡、回流，防溢性能更好，并且由于在蒸汽阀组件中设有多个腔体，因此蒸汽在蒸汽阀内通过的距离更远、停留的时间更长，蒸汽更加容易破泡回流，减少了蒸汽的排出量，使得蒸汽阀组件的防溢性能更好；由于蒸汽阀的防溢性能更好，电饭煲内锅可以适应更大的火力，使电饭煲内沸腾的更加剧烈，煮出的米饭口感更好。
