一种具有互锁结构的多斗文件柜的制作方法

本实用新型涉及多斗文件柜领域，特别是涉及一种具有互锁结构的多斗文件柜。

背景技术：

文件柜是各行各业都经常要用到的文件整理放置办公用具，现在的文件柜很多都是多斗式的，现有的多斗式的文件柜多是每个抽斗都有一把锁，多个抽斗就有很多把锁，使用起来不方便，市场上也有一种是一把锁控制所有的抽斗，但是这种结构一旦解锁后所有的抽斗都可以同时抽出来，在运输的时候容易出现全部抽斗都抽出来的情况，给运输带来麻烦。

技术实现要素：

本实用新型所要解决的技术问题是提供一种具有互锁结构的多斗文件柜，结构简单，牢固可靠，而且具有互锁结构，一次只能打开一个抽斗，能保证运输时的安全性。

本实用新型解决其技术问题所采用的技术方案是：提供一种具有互锁结构的多斗文件柜，包括柜体、抽斗和锁头，所述的柜体的前端由上至下布置有若干个抽斗，所述的柜体的顶板的前端一侧安装有锁头，所述的抽斗的两侧侧壁上安装有与柜体相连的导轨，所述的抽斗与锁头相对应的一侧侧壁上安装有位于导轨上侧的滚轮导轨，该滚轮导轨的前端布置有向下的斜面部，该斜面部上方的抽斗上安装有限位块，该限位块的前端面为竖直面，所述的柜体上靠近锁头的侧板内侧竖直布置有与斜面部相对应的锁杆，该锁杆上安装有与斜面部相对应的滚轮，所述的锁头与锁杆的上端相连并控制锁杆升降。

作为对本实用新型所述的技术方案的一种补充，所述的抽斗的前侧上端安装有拉手板。

进一步的，所述的抽斗的数量不少于4个。

进一步的，所述的柜体的下端顶角处安装有调节支脚。

有益效果

本实用新型涉及一种具有互锁结构的多斗文件柜，结构简单，牢固可靠，而且具有互锁结构，一次只能打开一个抽斗，能保证运输时的安全性。

附图说明

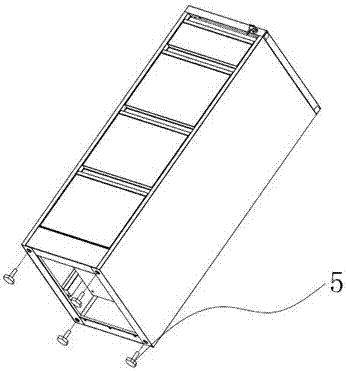

图1是本实用新型的立体结构图；

图2是本实用新型的立体结构图；

图3是本实用新型的局部立体结构图；

图4是本实用新型所述的抽斗立体结构图；

图5是本实用新型的抽斗收拢状态结构图；

图6是本实用新型的抽斗抽出状态结构图。

具体实施方式

下面结合具体实施例，进一步阐述本实用新型。应理解，这些实施例仅用于说明本实用新型而不用于限制本实用新型的范围。此外应理解，在阅读了本实用新型讲授的内容之后，本领域技术人员可以对本实用新型作各种改动或修改，这些等价形式同样落于本申请所附权利要求书所限定的范围。

如图1-6所示，本实用新型的实施方式涉及一种具有互锁结构的多斗文件柜，包括柜体1、抽斗2和锁头3，所述的柜体1的前端由上至下布置有若干个抽斗2，所述的柜体1的顶板4的前端一侧安装有锁头3，所述的抽斗2的两侧侧壁上安装有与柜体1相连的导轨8，所述的抽斗2与锁头3相对应的一侧侧壁上安装有位于导轨8上侧的滚轮导轨10，该滚轮导轨10的前端布置有向下的斜面部9，该斜面部9上方的抽斗2上安装有限位块7，该限位块7的前端面为竖直面，所述的柜体1上靠近锁头3的侧板内侧竖直布置有与斜面部9相对应的锁杆6，该锁杆6上安装有与斜面部9相对应的滚轮12，所述的锁头3与锁杆6的上端相连并控制锁杆6升降。

作为对本实用新型所述的技术方案的一种补充，所述的抽斗2的前侧上端安装有拉手板11，拉手板11可以根据不同的要求进行更换。

所述的抽斗2的数量不少于4个，保证文件柜的容量。

所述的柜体1的下端顶角处安装有调节支脚5，可以调节文件柜的高低。

作为本实用新型的一种实施例，当锁头3锁住时，锁杆6位于高位，滚轮12与限位块7的前端面顶住，此时抽斗2就无法抽出来。

当锁头3解锁时，锁杆6位于低位，滚轮12与限位块7错开且位于锁头滚轮导轨10的一端，此时任意一个抽斗2都可以抽出来，但是一个抽斗2抽出来的同时，这个抽斗2相对应的滚轮12就沿着斜面部9向上滚动，这样就将锁杆6往上抬，使其他的滚轮12与限位块7的前端面顶住，这样就实现了互锁。

本实用新型结构简单，牢固可靠，而且具有互锁结构，一次只能打开一个抽斗，能保证运输时的安全性。
