吸尘器的制作方法

本实用新型涉及家用电器领域，具体而言，涉及一种吸尘器。

背景技术：

目前，吸尘器的使用越来越普遍，现有吸尘器的一般分为单锥尘杯和双锥尘杯两种方式，单锥尘杯的吸尘器的吸力大、吸力强劲，但是噪音比较大，双锥尘杯的吸尘器的吸力无损耗、噪音比较小，但是吸力比较小，用户只能选择单一的尘杯形式，体验效果差。

技术实现要素：

为了解决上述技术问题至少之一，本实用新型提供了一种吸尘器，包括：机体组件，所述机体组件上设置有连接部；地刷组件，所述地刷组件设置在所述机体组件的下端；手柄组件，所述手柄组件设置在所述机体组件的上端；单锥尘杯，所述单锥尘杯能够安装在所述机体组件上；和双锥尘杯，所述双锥尘杯能够安装在所述机体组件上；其中，所述单锥尘杯能够与所述连接部配合，且所述双锥尘杯能够与所述连接部配合，以使所述单锥尘杯或所述双锥尘杯固定在所述机体组件上。

本实用新型提供的吸尘器，双锥尘杯或单锥尘杯通过连接部安装在机体组件上，保证了产品的通用性，使一个机体组件能够安装两种尘杯结构，用户可根据具有的情况，选择合适的尘杯安装到机体组件上，从而提高了产品的使用舒适度，进而增加了产品的市场竞争力。

具体而言，相关技术中现有吸尘器的一般分为单锥尘杯和双锥尘杯两种方式，用户只能选择单一的尘杯形式，体验效果差，而本实用新型提供的吸尘器，双锥尘杯或单锥尘杯通过连接部安装在机体组件上，保证了产品的通用性，使一个机体组件能够安装两种尘杯结构，当遇到难以吸出的东西时，选择吸力大的单锥尘杯，平时使用双锥尘杯，保证较低的噪音，即用户可根据具有的情况，选择合适的尘杯安装到机体组件上，从而提高了产品的使用舒适度，进而增加了产品的市场竞争力。

另外，本实用新型提供的上述实施例中的吸尘器还可以具有如下附加技术特征：

在上述技术方案中，所述连接部包括卡接槽和插槽，所述卡接槽设置在所述机体组件的上端，所述插槽设置在所述机体组件的下端，所述单锥尘杯上设置有第一卡扣和第一插板；所述第一插板能够插入所述插槽内，所述第一卡扣能够卡入所述卡接槽，以使所述单锥尘杯固定在所述机体组件上；所述双锥尘杯上设置有第二卡扣和第二插板；所述第二插板能够插入所述插槽内，所述第二卡扣能够卡入所述卡接槽，以使所述双锥尘杯固定在所述机体组件上；其中，所述第一卡扣与所述第一插板之间距离与所述第二卡扣与所述第二插板之间距离相等。

在该技术方案中，插槽与第一插板的配合，在安装过程中，对单锥尘杯起到了定位作用，保证了第一卡扣与卡接槽的配合精度，从而能够保证单锥尘杯能够快速的安装到机体组件上，同理，插槽与第二插板的配合，在安装过程中，对双锥尘杯起到了定位作用，保证了第二卡扣与卡接槽的配合精度，从而能够保证双锥尘杯能够快速的安装到机体组件上，另外，第一卡扣与第一插板之间距离与第二卡扣与第二插板之间距离相等，保证了产品的通用性，使一个机体组件能够安装两种尘杯结构，用户可根据具有的情况，选择合适的尘杯安装到机体组件上。

在上述任一项技术方案中，所述第一卡扣与所述单锥尘杯为一体式结构；和/或，所述第二卡扣与所述双锥尘杯为一体式结构。

在该技术方案中，第一卡扣与单锥尘杯为一体式结构，一方面，保证了第一卡扣与单锥尘杯之间的连接强度，从而降低了第一卡扣与单锥尘杯之间发生断裂的概率，进而保证了产品的使用可靠性，另一方面，第一卡扣与单锥尘杯可一体制成，可批量生产，从而提高了产品的生产效率，进而降低了产品的生产制造成本，同理，第二卡扣与双锥尘杯为一体式结构，一方面，保证了第二卡扣与双锥尘杯之间的连接强度，从而降低了第二卡扣与双锥尘杯之间发生断裂的概率，进而保证了产品的使用可靠性，另一方面，第二卡扣与双锥尘杯可一体制成，可批量生产，从而提高了产品的生产效率，进而降低了产品的生产制造成本。

在上述任一项技术方案中，所述第一插板与所述单锥尘杯为一体式结构；和/或，所述第二插板与所述双锥尘杯为一体式结构。

在该技术方案中，第一插板与单锥尘杯为一体式结构，一方面，保证了第一插板与单锥尘杯之间的连接强度，从而降低了第一插板与单锥尘杯之间发生断裂的概率，进而保证了产品的使用可靠性，另一方面，第一插板与单锥尘杯可一体制成，可批量生产，从而提高了产品的生产效率，进而降低了产品的生产制造成本，同理，第二插板与双锥尘杯为一体式结构，一方面，保证了第二插板与双锥尘杯之间的连接强度，从而降低了第二插板与双锥尘杯之间发生断裂的概率，进而保证了产品的使用可靠性，另一方面，第二插板与双锥尘杯可一体制成，可批量生产，从而提高了产品的生产效率，进而降低了产品的生产制造成本。

在上述任一项技术方案中，所述卡接槽为所述机体组件的壁面凹陷形成。

在该技术方案中，卡接槽与机体组件为一体式结构，保证了卡接槽的整体强度，从而保证了第一卡扣和第二卡扣与卡接槽之间的连接强度，即保证了双锥尘杯和单锥尘杯与机体组件之间的连接强度，进而保证了产品的使用可靠性，延长了产品的使用寿命，增加了产品的市场竞争力。

在上述任一项技术方案中，所述插槽所述机体组件的壁面凹陷形成。

在该技术方案中，插槽与机体组件为一体式结构，保证了插槽的整体强度，从而保证了第一卡扣和第二卡扣与插槽之间的连接强度，即保证了双锥尘杯和单锥尘杯与机体组件之间的连接强度，进而保证了产品的使用可靠性，延长了产品的使用寿命，增加了产品的市场竞争力。

在上述任一项技术方案中，所述机体组件上还设置有插接槽，所述插接槽位于所述卡接槽与所述插槽之间，所述单锥尘杯上设置有第一插接板，所述第一插接板能够插入所述插接槽内；所述双锥尘杯上设置有第二插接板，所述第二插接板能够插入所述插接槽内；其中，所述第一卡扣与所述第一插接板之间距离与所述第二卡扣与所述第二插接板之间距离相等。

在该技术方案中，插接槽与第一插接板的配合，在安装过程中，对单锥尘杯起到了定位作用，保证了第一卡扣与卡接槽的配合精度，从而能够保证单锥尘杯能够快速的安装到机体组件上，同理，插接槽与第二插接板的配合，在安装过程中，对双锥尘杯起到了定位作用，保证了第二卡扣与卡接槽的配合精度，从而能够保证双锥尘杯能够快速的安装到机体组件上，另外，第一卡扣与第一插接板之间距离与第二卡扣与第二插接板之间距离相等，保证了产品的通用性，使一个机体组件能够安装两种尘杯结构，用户可根据具有的情况，选择合适的尘杯安装到机体组件上。

在上述任一项技术方案中，所述第一插接板的宽度与所述第二插接板的宽度相同。

在该技术方案中，第一插接板的宽度与第二插接板的宽度相同，保证了产品的通用性，使一个机体组件能够安装两种尘杯结构，用户可根据具有的情况，选择合适的尘杯安装到机体组件上。

在上述任一项技术方案中，所述第一插接板与所述单锥尘杯为一体式结构；和/或，所述第二插接板与所述双锥尘杯为一体式结构。

在该技术方案中，第一插接板与单锥尘杯为一体式结构，一方面，保证了第一插接板与单锥尘杯之间的连接强度，从而降低了第一插接板与单锥尘杯之间发生断裂的概率，进而保证了产品的使用可靠性，另一方面，第一插接板与单锥尘杯可一体制成，可批量生产，从而提高了产品的生产效率，进而降低了产品的生产制造成本，同理，第二插接板与双锥尘杯为一体式结构，一方面，保证了第二插接板与双锥尘杯之间的连接强度，从而降低了第二插接板与双锥尘杯之间发生断裂的概率，进而保证了产品的使用可靠性，另一方面，第二插接板与双锥尘杯可一体制成，可批量生产，从而提高了产品的生产效率，进而降低了产品的生产制造成本。

在上述任一项技术方案中，所述插接槽为所述机体组件的壁面凹陷形成。

在该技术方案中，插接槽与机体组件为一体式结构，保证了插接槽的整体强度，从而保证了第一卡扣和第二卡扣与插接槽之间的连接强度，即保证了双锥尘杯和单锥尘杯与机体组件之间的连接强度，进而保证了产品的使用可靠性，延长了产品的使用寿命，增加了产品的市场竞争力。

本实用新型的附加方面和优点将在下面的描述部分中变得明显，或通过本实用新型的实践了解到。

附图说明

本实用新型的上述和/或附加的方面和优点从结合下面附图对实施例的描述中将变得明显和容易理解，其中：

图1是本实用新型所述吸尘器第一实施例的结构示意图；

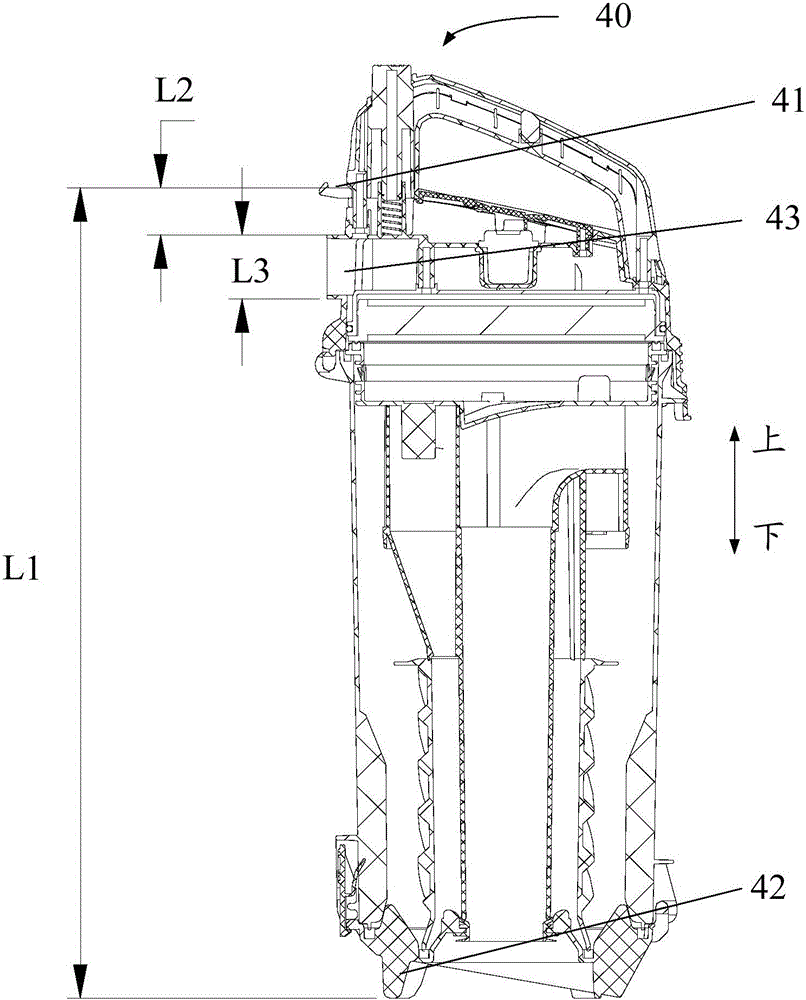

图2是图1中所述单锥尘杯的剖视结构示意图；

图3是本实用新型所述吸尘器第二实施例的结构示意图；

图4是图3中所述双锥尘杯的剖视结构示意图。

其中，图1至图4中附图标记与部件名称之间的对应关系为：

10机体组件，20地刷组件，30手柄组件，40单锥尘杯，41第一卡扣；42第一插板，43第一插接板，50双锥尘杯，51第二卡扣，52第二插板，53第二插接板。

具体实施方式

为了能够更清楚地理解本实用新型的上述目的、特征和优点，下面结合附图和具体实施方式对本实用新型进行进一步的详细描述。需要说明的是，在不冲突的情况下，本申请的实施例及实施例中的特征可以相互组合。

在下面的描述中阐述了很多具体细节以便于充分理解本实用新型，但是，本实用新型还可以采用其他不同于在此描述的其他方式来实施，因此，本实用新型的保护范围并不受下面公开的具体实施例的限制。

下面参照图1至图4描述根据本实用新型一些实施例所述吸尘器。

如图1至图4所示，本实用新型提供的吸尘器包括：机体组件10、地刷组件20、手柄组件30、单锥尘杯40和双锥尘杯50。

具体地，机体组件10上设置有连接部；地刷组件20设置在机体组件10的下端；手柄组件30设置在机体组件10的上端；单锥尘杯40能够安装在机体组件10上；双锥尘杯50能够安装在机体组件10上；其中，单锥尘杯40能够与连接部配合，且双锥尘杯50能够与连接部配合，以使单锥尘杯40或双锥尘杯固定在机体组件10上。

本实用新型提供的吸尘器，双锥尘杯50或单锥尘杯40通过连接部安装在机体组件10上，保证了产品的通用性，使一个机体组件10能够安装两种尘杯结构，当遇到难以吸出的东西时，选择吸力大的单锥尘杯40，平时使用双锥尘杯50，保证较低的噪音，即用户可根据具有的情况，选择合适的尘杯安装到机体组件10上，从而提高了产品的使用舒适度，进而增加了产品的市场竞争力。

在本实用新型的一个实施例中，连接部包括卡接槽和插槽；如图1至图4所示，单锥尘杯40上设置有第一卡扣41和第一插板42；双锥尘杯50上设置有第二卡扣51和第二插板52。

具体地，卡接槽设置在机体组件10的上端，插槽设置在机体组件10的下端，第一插板42能够插入插槽内，第一卡扣41能够卡入卡接槽，以使单锥尘杯40固定在机体组件10上；第二插板52能够插入插槽内，第二卡扣51能够卡入卡接槽，以使双锥尘杯50固定在机体组件10上；其中，第一卡扣41与第一插板42之间距离L1与第二卡扣51与第二插板52之间距离H1相等。

在该实施例中，插槽与第一插板42的配合，在安装过程中，对单锥尘杯40起到了定位作用，保证了第一卡扣41与卡接槽的配合精度，从而能够保证单锥尘杯40能够快速的安装到机体组件10上，同理，插槽与第二插板52的配合，在安装过程中，对双锥尘杯50起到了定位作用，保证了第二卡扣51与卡接槽的配合精度，从而能够保证双锥尘杯50能够快速的安装到机体组件10上，另外，第一卡扣41与第一插板42之间距离L1与第二卡扣51与第二插板52之间距离H1相等，保证了产品的通用性，使一个机体组件10能够安装两种尘杯结构，用户可根据具有的情况，选择合适的尘杯安装到机体组件10上。

在本实用新型的一个实施例中，第一卡扣41与单锥尘杯40为一体式结构；和/或，第二卡扣51与双锥尘杯50为一体式结构。

在该实施例中，第一卡扣41与单锥尘杯40为一体式结构，一方面，保证了第一卡扣41与单锥尘杯40之间的连接强度，从而降低了第一卡扣41与单锥尘杯40之间发生断裂的概率，进而保证了产品的使用可靠性，另一方面，第一卡扣41与单锥尘杯40可一体制成，可批量生产，从而提高了产品的生产效率，进而降低了产品的生产制造成本，同理，第二卡扣51与双锥尘杯50为一体式结构，一方面，保证了第二卡扣51与双锥尘杯50之间的连接强度，从而降低了第二卡扣51与双锥尘杯50之间发生断裂的概率，进而保证了产品的使用可靠性，另一方面，第二卡扣51与双锥尘杯50可一体制成，可批量生产，从而提高了产品的生产效率，进而降低了产品的生产制造成本。

在本实用新型的一个实施例中，第一插板42与单锥尘杯40为一体式结构；和/或，第二插板52与双锥尘杯50为一体式结构。

在该实施例中，第一插板42与单锥尘杯40为一体式结构，一方面，保证了第一插板42与单锥尘杯40之间的连接强度，从而降低了第一插板42与单锥尘杯40之间发生断裂的概率，进而保证了产品的使用可靠性，另一方面，第一插板42与单锥尘杯40可一体制成，可批量生产，从而提高了产品的生产效率，进而降低了产品的生产制造成本，同理，第二插板52与双锥尘杯50为一体式结构，一方面，保证了第二插板52与双锥尘杯50之间的连接强度，从而降低了第二插板52与双锥尘杯50之间发生断裂的概率，进而保证了产品的使用可靠性，另一方面，第二插板52与双锥尘杯50可一体制成，可批量生产，从而提高了产品的生产效率，进而降低了产品的生产制造成本。

在本实用新型的一个实施例中，卡接槽为机体组件10的壁面凹陷形成。

在该实施例中，卡接槽与机体组件10为一体式结构，保证了卡接槽的整体强度，从而保证了第一卡扣41和第二卡扣51与卡接槽之间的连接强度，即保证了双锥尘杯50和单锥尘杯40与机体组件10之间的连接强度，进而保证了产品的使用可靠性，延长了产品的使用寿命，增加了产品的市场竞争力。

在本实用新型的一个实施例中，插槽机体组件10的壁面凹陷形成。

在该实施例中，插槽与机体组件10为一体式结构，保证了插槽的整体强度，从而保证了第一卡扣41和第二卡扣51与插槽之间的连接强度，即保证了双锥尘杯50和单锥尘杯40与机体组件10之间的连接强度，进而保证了产品的使用可靠性，延长了产品的使用寿命，增加了产品的市场竞争力。

在本实用新型的一个实施例中，如图1至图4所示，机体组件10上还设置有插接槽；单锥尘杯40上设置有第一插接板43；双锥尘杯50上设置有第二插接板53。

具体地，插接槽位于卡接槽与插槽之间，第一插接板43能够插入插接槽内；第二插接板53能够插入插接槽内；其中，第一卡扣41与第一插接板43之间距离L2与第二卡扣51与第二插接板53之间距离H2相等。

在该实施例中，插接槽与第一插接板43的配合，在安装过程中，对单锥尘杯40起到了定位作用，保证了第一卡扣41与卡接槽的配合精度，从而能够保证单锥尘杯40能够快速的安装到机体组件10上，同理，插接槽与第二插接板53的配合，在安装过程中，对双锥尘杯50起到了定位作用，保证了第二卡扣51与卡接槽的配合精度，从而能够保证双锥尘杯50能够快速的安装到机体组件10上，另外，第一卡扣41与第一插接板43之间距离L2与第二卡扣51与第二插接板53之间距离H2相等，保证了产品的通用性，使一个机体组件10能够安装两种尘杯结构，用户可根据具有的情况，选择合适的尘杯安装到机体组件10上。

在本实用新型的一个实施例中，如图1至图4所示，第一插接板43的宽度L3与第二插接板53的宽度H3相同。

在该实施例中，第一插接板43的宽度L3与第二插接板53的宽度H3相同，保证了产品的通用性，使一个机体组件10能够安装两种尘杯结构，用户可根据具有的情况，选择合适的尘杯安装到机体组件10上。

在本实用新型的一个实施例中，第一插接板43与单锥尘杯40为一体式结构；和/或，第二插接板53与双锥尘杯50为一体式结构。

在该实施例中，第一插接板43与单锥尘杯40为一体式结构，一方面，保证了第一插接板43与单锥尘杯40之间的连接强度，从而降低了第一插接板43与单锥尘杯40之间发生断裂的概率，进而保证了产品的使用可靠性，另一方面，第一插接板43与单锥尘杯40可一体制成，可批量生产，从而提高了产品的生产效率，进而降低了产品的生产制造成本，同理，第二插接板53与双锥尘杯50为一体式结构，一方面，保证了第二插接板53与双锥尘杯50之间的连接强度，从而降低了第二插接板53与双锥尘杯50之间发生断裂的概率，进而保证了产品的使用可靠性，另一方面，第二插接板53与双锥尘杯50可一体制成，可批量生产，从而提高了产品的生产效率，进而降低了产品的生产制造成本。

在本实用新型的一个实施例中，插接槽为机体组件10的壁面凹陷形成。

在该实施例中，插接槽与机体组件10为一体式结构，保证了插接槽的整体强度，从而保证了第一卡扣41和第二卡扣51与插接槽之间的连接强度，即保证了双锥尘杯50和单锥尘杯40与机体组件10之间的连接强度，进而保证了产品的使用可靠性，延长了产品的使用寿命，增加了产品的市场竞争力。

综上所述，本实用新型提供的吸尘器，双锥尘杯或单锥尘杯通过连接部安装在机体组件上，保证了产品的通用性，使一个机体组件能够安装两种尘杯结构，用户可根据具有的情况，选择合适的尘杯安装到机体组件上，从而提高了产品的使用舒适度，进而增加了产品的市场竞争力。

具体而言，相关技术中现有吸尘器的一般分为单锥尘杯和双锥尘杯两种方式，用户只能选择单一的尘杯形式，体验效果差，而本实用新型提供的吸尘器，双锥尘杯或单锥尘杯通过连接部安装在机体组件上，保证了产品的通用性，使一个机体组件能够安装两种尘杯结构，当遇到难以吸出的东西时，选择吸力大的单锥尘杯，平时使用双锥尘杯，保证较低的噪音，即用户可根据具有的情况，选择合适的尘杯安装到机体组件上，从而提高了产品的使用舒适度，进而增加了产品的市场竞争力。

在本实用新型中，术语“第一”、“第二”仅用于描述的目的，而不能理解为指示或暗示相对重要性。术语“安装”、“相连”、“连接”、“固定”等术语均应做广义理解，例如，“连接”可以是固定连接，也可以是可拆卸连接，或一体地连接；“相连”可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

本实用新型的描述中，需要理解的是，术语“上”、“下”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或单元必须具有特定的方向、以特定的方位构造和操作，因此，不能理解为对本实用新型的限制。

在本说明书的描述中，术语“一个实施例”、“一些实施例”、“具体实施例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或实例。而且，描述的具体特征、结构、材料或特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
