本实用新型涉及锅具领域,具体说是一种锅具侧立装置。
背景技术:
目前市场上的锅具均不能侧立放置,特别是家庭使用的炒锅,人们为了其不占用有限的厨事操作台空间,很多家庭都只好选择将炒锅清洗之后依然放置于灶具上,有些家庭因此专门设置了炒锅挂钩或炒锅和锅盖放置架,还有的家庭将炒锅收纳于橱柜内。由于炒锅其口径大、高度偏低、弧形锅体,只能锅口朝上或下的方向才能自然稳定放置,这样会占用大量的厨事操作台平面空间,若能使炒锅侧立放置,便可显著减少占用厨事操作台平面空间,人们可将炒锅清洗之后侧立于厨事操作台面上。
公告号CN20134756Y一种自立式锅,公开了在锅体上安装有支撑板。该技术方案虽然解决了炒锅侧立的问题,但在实际炊事时往往需要将炒锅时不时的倾斜于炉具上,以达到不同的炊事需求,此时该支撑板会碰到炉面或锅架上,妨碍炒锅倾斜角度操作使用。
技术实现要素:
为了克服现有技术的不足,本实用新型提供一种使锅具具备侧立放置功能的侧立装置。
本实用新型解决其技术问题所采用的技术方案是:在锅具上设有用于锅具侧立放置的装置,侧立装置包括设有转轴机构、支撑装置和/或锅柄装置,支撑装置和/或锅柄装置连接转轴机构,支撑装置和/或锅柄装置可围绕转轴机构的轴心作旋转运动,所述锅柄装置至少包括柄座和柄套或者柄套柄座一体结构,所述支撑装置是专用于支撑侧立时的锅具,支撑装置是锅邦本体或连接于锅体的构件。
所述转轴机构还包括设有阻尼或步进的机构,用于支撑装置和/或锅柄装置作所述旋转运动时有一定的阻尼或步进功能。
所述转轴机构还包括设有回弹机构,用于支撑装置和/或锅柄装置通过回弹机构的弹力自动转回到某个位置。
所述支撑装置和/或锅柄装置还包括设有卡扣机构,用于支撑装置与锅柄装置通过卡扣机构可连接或靠拢到一起。
所述侧立装置还包括配有集水盒,用于接集锅具侧立时滴落的水。
本实用新型具有以下优点。
1.用户可自由选择使用的侧立放置功能,无需额外增设放置锅具的产品。
2.结构巧妙,使用操作便捷,适合现代家庭需求。
3.不会妨碍炊事时倾锅操作。
4.锅柄装置具有锅柄和支撑架的双重功能。
当然,实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。
下面结合附图和实施例对本实用新型锅具侧立装置进一步说明。
附图说明
图1是锅具侧立装置与炒锅的侧视示意图。
图2是锅具侧立装置侧视示意图。

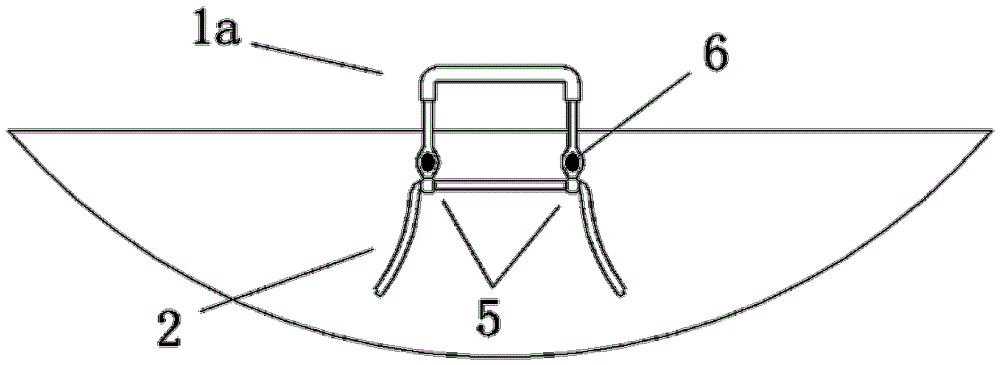

图3是锅具侧立装置与炒锅的正视示意图。
图1、图2、图3中1a.锅柄装置,1b.旋转到某一方位的锅柄装置,2.支撑装置,3.锅体,4.长条形锅柄装置,5.转轴机构,6.铆钉。
具体实施方式
图1中的炒锅其锅体(3)为圆底,炒锅设有两种锅柄装置:长条形的锅柄装置(4)和C形的锅柄装置(1a),其中C形的锅柄装置(1a)由柄座和柄套组成。
在图1和图2中,锅体(3)与支撑装置(2)腰部的连接方式可采用一体结构或铆接或焊接等其他固定连接方式,优先采用铆接方式,支撑装置(2)还与锅柄装置(1a)通过转轴机构(5)连接,转轴机构(5)的目的是实现支撑装置(2)与锅柄装置(1a)两者可以转轴机构(5)的轴心作旋转运动,在图2中,该旋转运动可视为锅柄装置(1a)在锅体(3)上的折叠与展开。
在图1和图2中,转轴机构(5)的轴承与轴之间配合有一定的阻尼,当人手拿锅柄装置(1a)将其旋转时需要一定的力气才行,目的是为了人手松开锅柄装置(1a)是其能更好的定位在某个方位。
或者在图1和图2中,转轴机构(5)设有步进机构,这里步进机构优先采用带齿轮,目的是使得每一次被人手拨动锅柄装置(1a)时,利用齿轮凸齿凹坑配合关系,松手时凸齿会陷在凹坑内,实现锅柄装置(1a)步进转动。
或者在图1和图2中,转轴机构(5)设有回弹机构,这里回弹机构优先采用弹簧或弹性构件加凸(凹)轮,目的是使得旋转到某一方位的锅柄装置(1b)被人手回拨时能自动转回至图1和图2所示方位的锅柄装置(1a)。
在图1和图2中,为了使锅柄装置(1a)在接近支撑装置(2)这个方位时,不会因炒菜抖锅发生碰响或摆动,支撑装置(2)设有卡扣,用于卡扣住锅柄装置(1a)。
在图3中,锅柄装置(1a)通过铆钉(6)连接在锅体(3)上,锅柄装置(1a)的柄座延伸部位与支撑装置(2)通过转轴机构(5)连接,图中的支撑装置(2)设有轴,图3与图1和图2不同的是:人手只能拨转支撑装置(2),而不是锅柄装置(1a)。
图3中转轴机构(5)的阻尼或步进或回弹机构,作用的目标是支撑装置(2)。
上述实施例仅仅是对本实用新型的优选实施例进行描述,并非对本实用新型的构思和范围进行限定,在不脱离本实用新型设计思想的前提下,本领域中专业技术人员对本实用新型的技术方案作出的各种变化和改进,均属于本实用新型的保护范围。
