一种吸尘器的制作方法

本实用新型涉及清洁器具领域，特别涉及一种吸尘器。

背景技术：

吸尘器在生活和生产中应用广泛，常用于清除粉尘和碎屑，通常包括一吸尘装置和一吸尘接头，吸尘接头通过软管等与吸尘装置连接，使用时使用者可手持吸尘接头进行吸尘作业，吸尘装置则通常安放在地面上。现有的吸尘器其吸尘装置的体积通常较小，高度也较低，控制开关通常是设置在吸尘装置上的，这样便使得控制开关也位于较低的位置，使用者通常需要弯腰才能操作控制开关以控制吸尘装置的启停，使用非常不便，容易给使用者的腰部产生较大负担，特别不适合中老年人使用。

技术实现要素：

为了解决上述问题，本实用新型的目的在于提供一种便于操控和使用的吸尘器。

本实用新型为解决其技术问题而采用的技术方案是：

一种吸尘器，包括一吸尘装置和与该吸尘装置连接的一吸尘接头，还包括至少一控制开关，所述的吸尘接头上具有一握持部，所述的控制开关设置在所述的吸尘装置或吸尘接头上，并位于所述的握持部上或靠近握持部，所述的控制开关用于控制吸尘装置的启停。

优选的，所述的吸尘接头通过一抽风管与吸尘装置连接，所述的控制开关设置在抽风管的前部或吸尘接头上。

优选的，所述的吸尘接头包括一基体和设置在基体上的一吸尘部，所述的基体可与吸尘装置连接，吸尘接头可吸附固定在工作面上。

优选的，所述的吸尘部呈碗状，该吸尘部可扣设在工作面上而与工作面围成一吸尘腔。

优选的，所述吸尘部的前端设置有一第一软性密封垫，该第一软性密封垫环绕在吸尘部的前端开口外。

优选的，所述的吸尘部的外壁上开设有与所述吸尘腔相连通的一操作孔，该操作孔可供钻头穿过。

优选的，所述的基体上设置有一吸附装置，吸尘接头可通过该吸附装置吸附固定在工作面上。

优选的，所述的吸附装置为一吸盘。

优选的，所述的吸尘装置具有一抽风口，所述的基体上设置一吸尘孔，所述的吸尘部通过该吸尘孔与所述的抽风口连通，所述的吸盘通过开设在基体上的一吸附孔与所述的吸尘孔连通。

优选的，所述吸盘的前端设置有一第二软性密封垫，该第二软性密封垫呈环形并环绕在吸盘的前端开口外。

本实用新型的有益效果是：本实用新型中在吸尘装置或吸尘接头上设置有控制开关，并令控制开关位于握持部上或靠近握持部，使用者可以方便的通过控制开关控制吸尘装置的启停，便于操控和使用，减轻了对使用者腰部的负担。

附图说明

下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

图1是本实用新型第一种实施例的结构图；

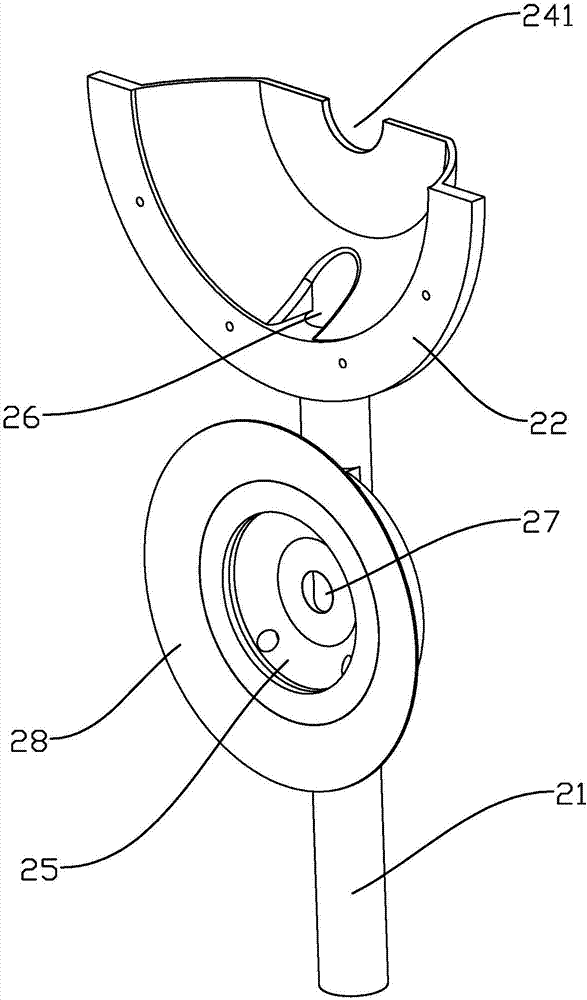

图2是本实用新型第一种实施例中吸尘接头的结构图；

图3是本实用新型第一种实施例中吸尘接头的剖视图；

图4是本实用新型第二种实施例中吸尘接头的结构图；

图5是本实用新型第三种实施例中吸尘接头的结构图。

具体实施方式

参照图1至图3，一种吸尘器，包括一吸尘装置10和与该吸尘装置10连接的一吸尘接头20，还包括至少一控制开关30，吸尘接头20上具有一握持部，控制开关30设置在吸尘装置10或吸尘接头20上，并位于握持部上或靠近握持部，控制开关30用于控制吸尘装置10的启停。本实用新型中在吸尘装置10或吸尘接头20上设置有控制开关30，并令控制开关30位于握持部上或靠近握持部，使用者可以方便的通过控制开关30控制吸尘装置10的启停，便于操控和使用，减轻了对使用者腰部的负担。本实施例中，吸尘接头20通过一抽风管11与吸尘装置10连接，控制开关30设置在吸尘接头20上，吸尘接头20和抽风管11或吸尘装置10之间可以设置相应的电连接结构，控制开关30也可通过无线、红外、蓝牙等常用控制方式来控制吸尘装置10的启停，控制开关30也可设置在抽风管11的前部靠近吸尘接头20的位置上，当然，吸尘接头20也可采用其他常用的连接方式与吸尘装置10连接，并不局限于此。吸尘装置10在本领域应用广泛，具有多种不同的类型和结构，实际应用中可以根据需要灵活选用，在此不另作详述。

在生活和生产中，时常在墙面、木板等处进行钻孔、打磨作业，在钻孔作业中会产生大量的灰尘和碎屑，这些灰尘和碎屑容易飘散出来和散落出去，会阻碍操作者的视线，也容易附着在操作者身上或被操作者吸入而影响操作者的健康，同时也会影响环境的清洁，特别是在住房内钻孔时，这些灰尘和碎屑容易散落在沙发、柜子等家具上，难以进行清理，给使用带来了极大的不便，利用吸尘器可以在钻孔和打磨等作业中及时清除产生的灰尘和碎屑，由于电钻等钻孔又通常需要双手进行操作，因此若需要将吸尘接头20置于钻孔处附近以及时吸走非常和碎屑，便需要两人以上进行配合，给使用带来了极大的不便，本实用新型中，吸尘接头20包括一基体21和设置在基体21上的一吸尘部22，吸尘部22可靠近钻孔处或打磨处以及时吸走作业过程中产生的灰尘和碎屑，基体21可与吸尘装置10连接，吸尘接头20可吸附固定在工作面上，这样在作业过程中便无需其他人来握持吸尘接头20，极大的方便了使用。

本实施例中，吸尘部22呈开放式结构，该吸尘部22可扣设在工作面上而与工作面围成一吸尘槽，使用时可将吸尘部22置于钻孔处或打磨处的下方以收集作业过程中产生的碎屑和灰尘，吸尘部22上开设有与钻头相适配的一操作槽241，方便对吸尘接头20进行定位，基体21上设置有一吸附装置，吸尘接头20可通过该吸附装置吸附固定在工作面上，方便使用，本实施例中的吸附装置为一吸盘25，结构简单，便于加工和使用，当然，实际应用中，可以根据不同的使用场合和使用需求选用不同的吸附装置，例如当需要对铁质等磁性金属材料的工作面进行打磨或钻孔时，可以采用磁铁、电磁铁等作为吸附装置，或者也可采用粘性件等来作为吸附装置，并不局限于此。

吸尘装置10具有一抽风口，基体21上设置一吸尘孔26，吸尘部22通过该吸尘孔26与抽风口连通，吸盘25通过开设在基体21上的一吸附孔27与吸尘孔26连通，这样便可利用吸尘装置10在吸盘25内产生负压，保证吸尘接头20能够牢固的吸附固定在工作面上，使用方便，不易出现松脱和滑动，当然，实际应用中，吸盘25也可采用挤压排气式结构而无需利用吸尘装置10进行抽气，本实施例中的基体21呈管状，吸尘孔26即为基体21的内孔。吸盘25的前端设置有一第二软性密封垫28，该第二软性密封垫28呈环形并环绕在吸盘25的前端开口外，使得吸盘25能够与工作面良好贴合，保证吸盘25能够牢固的吸附在工作面上而不易松脱。

参照图4，本实用新型的第二种实施例，与第一种实施例的区别在于，本实施例中的吸尘部22呈碗状，该吸尘部22能够扣设在工作面上而与工作面围成一相对封闭的吸尘腔，防止灰尘和碎屑散落到周围环境中，进一步提高清洁效果，吸尘部22的外壁上开设有与吸尘腔相连通的一操作孔242，该操作孔242可供钻头穿过，便于进行钻孔作业，另外，吸尘部22可制成透明的，方便使用者查看钻孔状态。

参照图5，本实用新型的第三种实施例，与第二中实施例的区别在于，本实施例中不含有吸附装置，吸尘接头20通过碗状的吸尘部22吸附固定在工作面上，另外，在吸尘部22的前端设置有一第一软性密封垫23，该第一软性密封垫23环绕在吸尘部22的前端开口外，该第一软性密封垫23能够与工作面良好贴合，使得吸尘部22能够牢固的吸附固定在工作面上，结构简单，易于加工和使用。

以上所述仅为本实用新型的优先实施方式，只要以基本相同手段实现本实用新型目的的技术方案都属于本实用新型的保护范围之内。
