方便抽取的多层挂架式组合型无烟烧烤炉的制作方法

本实用新型涉及烧烤设备技术领域，尤其涉及一种方便抽取的多层挂架式组合型无烟烧烤炉。

背景技术：

现有技术的烧烤炉结构比较单一，大多采用单体的烧烤炉结构，同时烧烤的食物数量比较少，烧烤工作效率低，只能够同时烧烤比较少的食物，适合于顾客比较少的场合使用，而对于同时烧烤数量大，顾客多、集中食用量大和场合，现有技术的烧烤炉明显不能够满足食用的要求，需要顾客等待时间较长，给顾客造成不便，也影响了顾客的数量，直接影响到经济效益。有的烧烤工具结构单一，不方便取放和存储，占用空间大。

技术实现要素：

本实用新型的目的就是为解决现有技术存在的上述问题，提供一种方便抽取的多层挂架式组合型无烟烧烤炉；本实用新型结构紧凑、美观，特别适合在空间比较小的空间内大量供应烧烤食物，同一时间内提供食物的供给数量，以满足大量顾客的集中使用要求，同时由于炉体二的两侧内壁与炉门之间形成三角形的内腔，在燃料槽的外侧、靠近两侧内壁的内腔中分别设有一个支撑架，在两个支撑架之间设有若干水平挂架。能够在各层水平挂架上放置放置碗、瓦罐等烧烤器具，水平挂架能够在两端的支撑架上滑动，而且便于取放、收纳，不用时可以拿出来集中储存，或者在炉中放置其他的烧烤器具。

本实用新型解决技术问题的技术方案为：

一种方便抽取的多层挂架式组合型无烟烧烤炉，包括多个长方体形的炉体一、三棱柱形的炉体二，炉体一、炉体二的底部中间位置分别设有燃料槽，所述炉体一、炉体二分别在外侧设有炉门，所述炉体一与炉体二依次间隔排列形成外形为多边形的组合炉体，所述炉体二的两侧内壁与炉门之间形成三角形的内腔，在燃料槽的外侧、靠近两侧内壁的内腔中分别设有一个支撑架，在两个支撑架之间设有若干水平挂架。

所述支撑架采用三棱柱结构，三棱柱包括三根垂直柱，三根垂直柱的下部通过三根下水平杆连接形成下三角形水平支撑面，三根垂直柱的上部通过三根上水平杆连接形成上三角形水平支撑面，在下三角形水平支撑面与上三角形水平支撑面之间设有若干中间水平支撑面，若干水平挂架支撑在相应位置的中间水平支撑面上。

所述水平挂架包括相连接的梯形部分和三角形部分，梯形部分和三角形部分连接形成整体结构，其中，所述的梯形部分短的上底边与三角形部分的顶角所对的一边连接，三角形部分的顶角相邻的两边与远离炉门的两侧内壁相配合，三角形部分的顶角位置与两侧内壁的交汇连接位置对应。水平挂架整体结构有一根中间水平支撑杆和若干与中间水平支撑垂直连接的垂直支撑杆。

所述中间水平支撑面、水平挂架采用不锈钢钢筋或者钢管焊接结构。

所述中间水平支撑面采用三角形结构，其中三角形结构中靠近内壁的一边与内壁在水平方向平行设置。

本实用新型的有益效果：

本实用新型通过多个长方体形的炉体一、三棱柱形的炉体二，依次间隔排列形成外形为多边形的组合炉体，结构紧凑、美观，特别适合在空间比较小的空间内大量供应烧烤食物；由于炉体二的两侧内壁与炉门之间形成三角形的内腔，在燃料槽的外侧、靠近两侧内壁的内腔中分别设有一个支撑架，在两个支撑架之间设有若干水平挂架。能够在各层水平挂架上放置碗、瓦罐等烧烤器具，水平挂架能够在两端的支撑架上滑动，而且便于取放、收纳，不用时可以拿出来集中储存，或者在炉中放置其他的烧烤器具。

附图说明

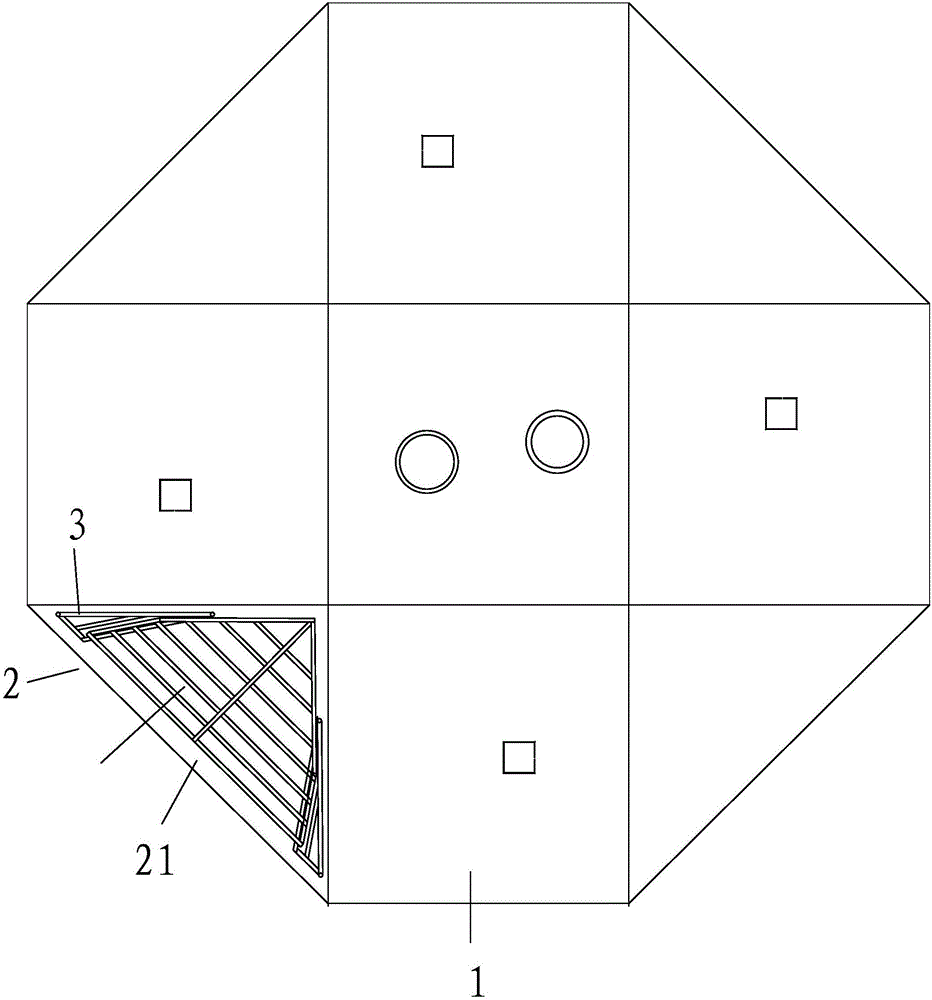

图1为实用新型的结构示意图；

图2为炉体二的内部俯视图；

图3为炉体二打开炉门后的视图；

图4为图2的放大图。

具体实施方式

为了更好地理解本实用新型，下面结合附图来详细解释本实用新型的实施方式。

如图1至图4所示，一种方便抽取的多层挂架式组合型无烟烧烤炉，包括四个长方体形的炉体一1、四个三棱柱形的炉体二2，炉体一1、炉体二2的底部中间位置分别设有燃料槽，所述炉体一、炉体二分别在外侧设有炉门4，所述炉体一1与炉体二2依次间隔排列形成外形为多边形的组合炉体，所述炉体二2的两侧内壁与炉门之间形成三角形的内腔21，在燃料槽的外侧、靠近两侧内壁的内腔中分别设有一个支撑架3，在两个支撑架之间设有若干水平挂架7。

所述支撑架3采用三棱柱结构，三棱柱包括三根垂直柱32，三根垂直柱的下部通过三根下水平杆连接形成下三角形水平支撑面3，三根垂直柱的上部通过三根上水平杆连接形成上三角形水平支撑面5，在下三角形水平支撑面与上三角形水平支撑面之间设有若干中间水平支撑面6，若干水平挂架7支撑在相应位置的中间水平支撑面6上。

所述水平挂架包括相连接的梯形部分13和三角形部分14，梯形部分13和三角形部分14连接形成整体结构，其中，所述的梯形部分13短的上底边与三角形部分14的顶角所对的一边连接，三角形部分的顶角相邻的两边与远离炉门的两侧内壁相配合，三角形部分的顶角位置与两侧内壁的交汇连接位置对应。水平挂架整体结构有一根中间水平支撑杆12和若干与中间水平支撑垂直连接的垂直支撑杆11。

所述中间水平支撑面、水平挂架采用不锈钢钢筋或者钢管焊接结构。

所述中间水平支撑面6采用三角形结构，其中三角形结构中靠近内壁的一边31与内壁在水平方向平行设置。

上述虽然结合附图对实用新型的具体实施方式进行了描述，但并非对本实用新型保护范围的限制，在本实用新型的技术方案的基础上，本领域技术人员不需要付出创造性劳动即可做出的各种修改或变形仍在本实用新型的保护范围以内。
