一种椅背可翻转式多功能座椅的制作方法

本实用新型涉及一种座椅，具体涉及一种椅背可翻转式多功能座椅，属于公共设施技术领域。

背景技术：

当今社会，信息传播需要更多渠道、更有效以及更直接的途径。多功能的景观设施作为重要的信息传播载体，可同时具有使用功能、休闲娱乐和商业宣传的作用。但在目前公共空间中座椅信息传播作用并没有被充分开发，特别是能产生广告效益等更不多见。

技术实现要素：

为解决现有座椅无法兼顾自有功能及商业宣传的问题，本实用新型提供了一种椅背可翻转式多功能座椅，将百叶展板结构置入椅背中，根据其自身属性加入广告内容，依靠人工调整实现不同内容呈现，方便不定期更新。

实现本实用新型目的所采用的技术方案为，一种椅背可翻转式多功能座椅，至少包括椅腿、椅面和椅背，所述椅背由支撑框架和通过支撑框架固定的百叶展板构成，支撑框架的底端与椅面固连，所述百叶展板由叶片、绳圈和圆轴构成，叶片的两端均设有销轴，叶片通过销轴活动安装于支撑框架中，各叶片通过绳圈串联，圆轴位于百叶展板的底部，绳圈的端部缠绕固定于圆轴上，圆轴的其中一端上设有卡扣；座椅上设有旋钮开关，所述旋钮开关包括旋转套筒和嵌于旋转套筒中的弹簧，旋转套筒的外筒底上设有旋柄、内壁开设有与卡扣相对应的卡槽，弹簧的两端分别与圆轴的端面和旋转套筒的内筒底固连。

所述百叶展板的下端位于椅面下方，圆轴安装于两根椅腿之间。

所述旋钮开关位于椅腿上开设的水平通孔中。

所述旋钮开关由护板、旋转套筒和嵌于旋转套筒中的弹簧构成，护板的边缘与椅腿铰接，护板的内表面开设有与旋柄形状相匹配的旋柄槽。

护板的边缘设有限位凸起，水平通孔上开设有与限位凸起位置相对应的限位槽。

各叶片通过对称分布的两条绳圈串联，绳圈的左半圈穿过各叶片的中轴线、右半圈与各叶片的其中一侧边缘固连。

所述卡扣为弧形块，卡槽为弧形槽，卡槽的弧长大于卡扣。

所述支撑框架为两根平行的立柱。

由上述技术方案可知，本实用新型提供的椅背可翻转式多功能座椅，将现有座椅的木制椅背改进为百叶展板结构，保留椅背的外部框架用于安装百叶展板，百叶展板为广告载体，可在百叶展板上印刷广告，从而使得座椅具有广告宣传效果；座椅上设有旋钮开关，旋钮开关包括旋转套筒和嵌于旋转套筒中的弹簧，旋转套筒和百叶展板的圆轴通过弹簧连接，旋转套筒内壁与圆轴外表面上设置卡扣结构，当需要改变百叶展板的展示面时，将旋转套筒向内挤压使得弹簧受压缩短，同时旋转套筒与圆轴通过卡扣结构连接，转动旋转套筒的旋柄即可使得圆轴转动，圆轴与绳圈固连带动绳圈共同转动，叶片在绳圈的作用下翻转，从而改变百叶展板的展示面，在不需要翻转时，旋转套筒与圆轴的卡扣结构在弹簧的作用下分离，即使转动旋柄也不会翻转百叶展板，旋钮开关的设计不仅实现百叶展板翻转作用，还可以防止误碰导致百叶展板翻转。

为保证旋转套筒转动顺畅，本实用新型将旋钮开关置于椅腿上开设的水平通孔中，并且在旋转套筒外侧设置护板，护板将旋转套筒封装于水平通孔中，防止灰尘杂物进入水平通孔阻碍旋转套筒转动；由于百叶展板的翻转仅通过圆轴驱动，因此在百叶展板翻转后圆轴可能出现回转的情况，为避免圆轴回转，本实用新型在护板的内表面开设与旋柄形状相匹配的旋柄槽，百叶展板翻转后立即将护板扣上，旋转套筒的旋柄嵌于护板的限位槽中，由于护板的边缘与椅腿铰接不会发生转动，以此固定旋转套筒，进而使得圆轴在固定的弹簧的牵引下保持翻转后的状态。

现有百叶窗多采用提升带和梯绳共同作用于叶片，梯绳与叶片两侧边缘均连接，由于座椅均位于露天场合，因此将此结构百叶应用于座椅中会增加椅背损坏的频率，为此，本实用新型还改进了现有的百叶结构，通过对称分布的两条绳圈串联各叶片，绳圈的左半圈穿过各叶片的中轴线、右半圈与各叶片的其中一侧边缘固连，座椅在使用中主要磨损面为与人体接触的一侧即椅背正面，因此可将绳圈的右半圈置于椅背背面，椅背正面绳圈仅部分露出，减轻绳圈的磨损。

与现有技术相比，本实用新型提供的椅背可翻转式多功能座椅具有如下优点：

1、将百叶展板结构置入椅背中，根据其自身属性加入广告内容，在广告展示中具有更为直接、更为亲近、更换灵活、维护成本低廉等优势。

2、百叶展板翻转结构自带防误碰和防回转结构，保证百叶展板的使用效果，依靠人工调整实现不同内容呈现，方便不定期更新。

3、百叶展板的下端位于椅面下方，使得百叶展板为开放式底部，不易宜藏污纳垢，且易于清洗。

附图说明

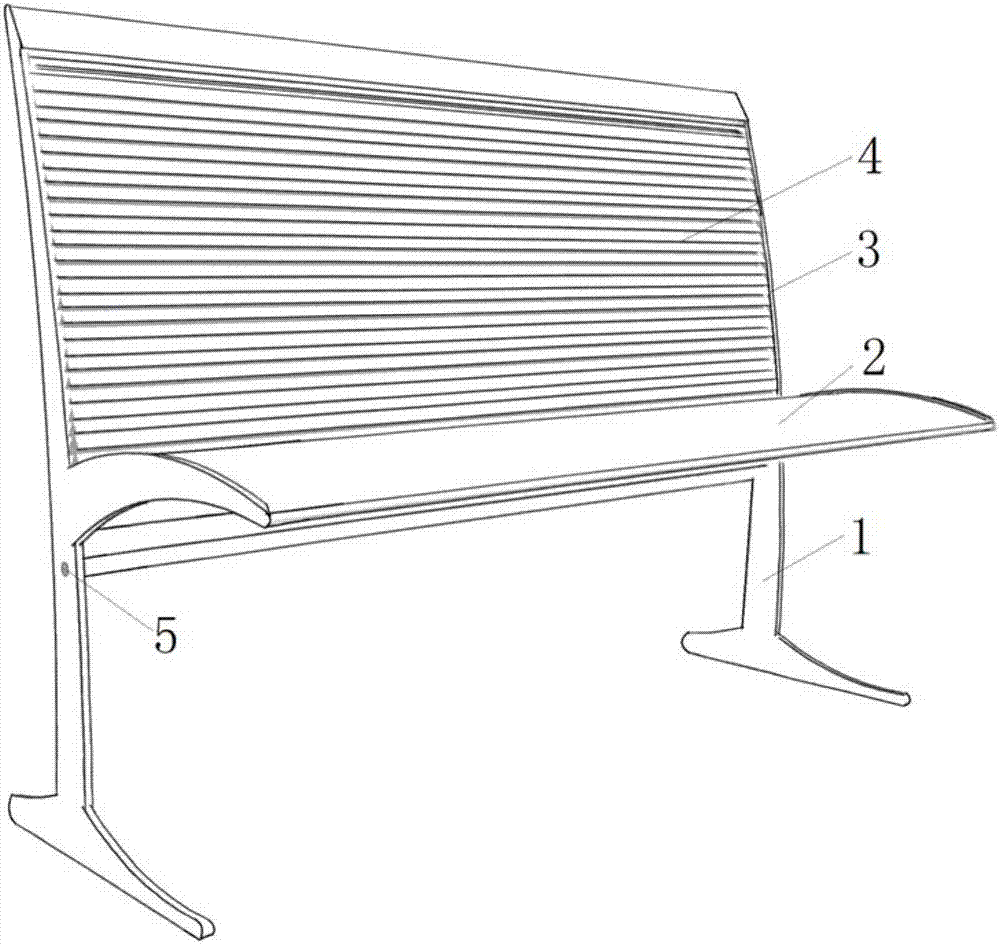

图1为本实用新型提供的椅背可翻转式多功能座椅的立体图。

图2为百叶展板的结构示意图。

图3为旋钮开关的结构示意图。

图4为旋钮开关的使用示意图。

其中，1-椅腿，2-椅面，3-支撑框架，4-百叶展板，5-旋钮开关，6-叶片，7-圆轴，8-绳圈，9-销轴，10-护板，11-旋转套筒，12-弹簧，13-限位凸起，14-卡槽，15-卡扣，16-旋柄，17-旋柄槽，18-限位槽。

具体实施方式

下面结合附图和实施例对本实用新型进行详细具体说明，本实用新型的内容不局限于以下实施例。

本实用新型提供的椅背可翻转式多功能座椅，其结构如图1所示，包括椅腿1、椅面2和椅背，所述椅背由支撑框架3和通过支撑框架固定的百叶展板4构成，支撑框架2为两根平行的立柱，其的底端与椅面固连，百叶展板的下端位于椅面下方，椅腿上开设的水平通孔中设有旋钮开关5；

参见图2，所述百叶展板由叶片6、绳圈8和圆轴7构成，叶片的两端均设有销轴9，叶片通过销轴活动安装于支撑框架中，各叶片6通过对称分布的两条绳圈8串联，绳圈的左半圈穿过各叶片的中轴线、右半圈与各叶片的其中一侧边缘固连，圆轴7安装于两根椅腿1之间并且位于百叶展板的底部，绳圈的端部缠绕固定于圆轴上，圆轴的其中一端上设有卡扣15，卡扣为弧形块；

如图3和图4所示，所述旋钮开关由护板10、旋转套筒11和嵌于旋转套筒中的弹簧12构成，护板10的边缘与椅腿铰接，护板的内表面开设有与旋柄形状相匹配的旋柄槽17、边缘设有限位凸起13，水平通孔上开设有与限位凸起位置相对应的限位槽18，旋转套筒的外筒底上设有旋柄16、内壁开设有与卡扣相对应的卡槽14，卡槽14为弧长大于卡扣的弧形槽，弹簧12的两端分别与圆轴7的端面和旋转套筒11的内筒底固连。

需要翻转百叶展板时，将护板10打开，向里用力按压旋转套筒11并通过旋柄16转动旋转套筒，按压旋转套筒11时弹簧12受压压缩，使得卡扣15与卡槽14扣合，旋转套筒11通过该卡扣结构将扭矩传递至圆轴7，圆轴带动绳圈转动一定角度，翻转百叶。
