一种家用食用菌快速清洗装置的制作方法

本发明涉及食用菌相关技术领域，具体为一种家用食用菌快速清洗装置。

背景技术：

随着社会的发展、居民生活的提高，人们对饮食健康越来越重视，由于食用菌内含有人们身体所需的营养成分，因此在家庭生活中对食用菌的食用量越来越多。

在现有的技术中，大部分家用食用菌在清洗时需使用手工来清洗，这样使其清洗速度慢，且浪费大量时间。

技术实现要素：

本发明的目的在于提供一种家用食用菌快速清洗装置，以解决上述背景技术中提出的大部分家用食用菌在清洗时需使用手工来清洗，这样使其清洗速度慢，且浪费大量时间的问题。

为实现上述目的，本发明提供如下技术方案：一种家用食用菌快速清洗装置，包括清洗装置主体、第一输水管、清洗箱、第二连接块和电动伸缩杆，所述清洗装置主体的顶端和底端分别设置有投入口和第二引流口，且清洗装置主体的内部顶端通过连接架与固定架相连接，所述第一输水管的始端与第二输水管相连接，且第二输水管的内部穿插有出水管，所述固定架的内侧固定有旋转电机，且旋转电机的始端设置有搅拌轴，所述清洗箱的底端和后侧分别设置有第一引流口和振动电机，且第一引流口通过转轴与第一连接块相连接，所述第一连接块通过第一挡网或第二挡网与连接杆相连接，且连接杆的末端穿插在固定块的内部，所述第二连接块的末端穿插在滑槽的内部，所述电动伸缩杆的始端设置有筛分存放架。

优选的，所述固定架的形状设置为拱形，且固定架与连接架和电机之间设置为固定连接。

优选的，所述清洗箱通过和第二连接块与滑槽相连接，且清洗箱和滑槽之间构成升降结构，同时清洗箱升降高度等于滑槽的高度。

优选的，所述第一挡网和第二挡网的覆盖面积总和等于第一引流口底端的表面积，且第一挡网和第二挡网均设置为旋转结构。

优选的，所述连接杆的始端设置为“一”字型，且连接杆的始端和连接杆的主体之间设置为活动连接，同时连接杆的始端长度等于固定块下表面的开口宽度。

优选的，所述筛分存放架的整体形状和筛分存放架的底端分别设置为抽屉状和网状，且筛分存放架设置有两个，同时2个筛分存放架之间为交错式对应设置。

与现有技术相比，本发明的有益效果是：该家用食用菌快速清洗装置，在清洗箱的内部和外侧分别设置有旋转电机和振动电机，使清洗箱在清洗食用菌的过程中使搅拌和抖动相结合使用，这样能够提高该装置的清洗速度，此外，该装置设置有筛分存放架，清洗结束后的食用菌滑动至筛分存放架上，在电动伸缩杆的作用下带动筛分存放架以及筛分存放架上的食用菌伸缩移动，这样可对食用菌表面的水分筛选掉，从而可以节省使用者对食用菌的沥干工作。

附图说明

图1为本发明结构示意图；

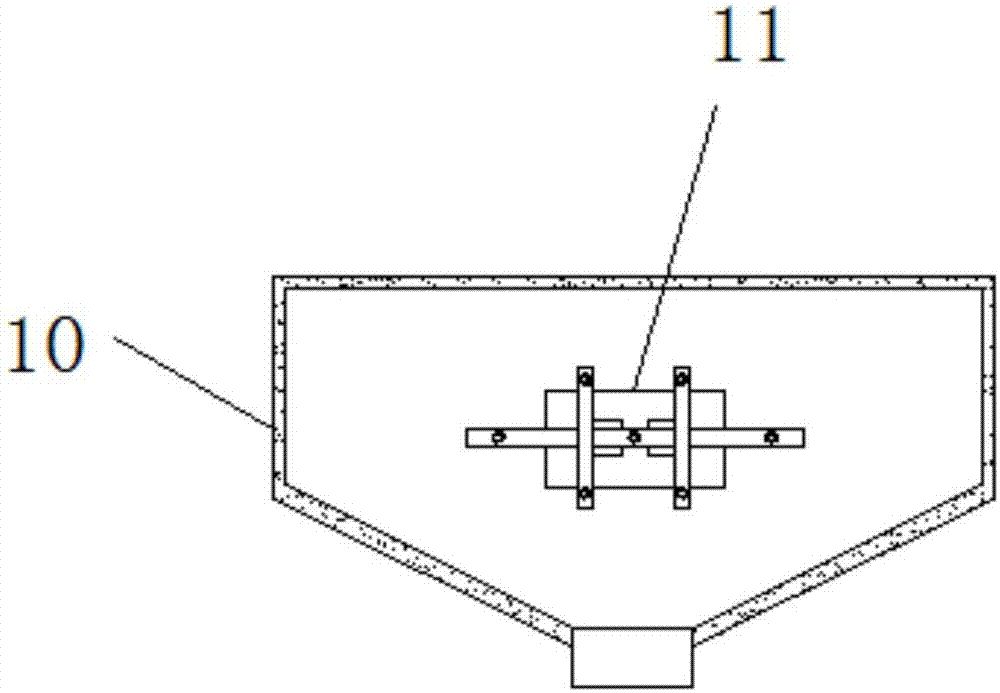

图2为本发明清洗箱后视结构示意图；

图3为本发明a点放大结构示意图；

图4为本发明b点放大结构示意图。

图中：1、清洗装置主体，2、投入口，3、连接架，4、第一输水管，5、固定架，6、旋转电机，7、第二输水管，8、出水管，9、搅拌轴，10、清洗箱，11、振动电机，12、第一引流口，13、第一挡网，14、第二挡网，15、第一连接块，16、转轴，17、连接杆，18、固定块，19、第二连接块，20、滑槽，21、电动伸缩杆，22、筛分存放架，23、第二引流口。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-4，本发明提供一种技术方案：一种家用食用菌快速清洗装置，包括清洗装置主体1、投入口2、连接架3、第一输水管4、固定架5、旋转电机6、第二输水管7、出水管8、搅拌轴9、清洗箱10、振动电机11、第一引流口12、第一挡网13、第二挡网14、第一连接块15、转轴16、连接杆17、固定块18、第二连接块19、滑槽20、电动伸缩杆21、筛分存放架22和第二引流口23，清洗装置主体1的顶端和底端分别设置有投入口2和第二引流口23，且清洗装置主体1的内部顶端通过连接架3与固定架5相连接，固定架5的形状设置为拱形，且固定架5与连接架3和旋转电机6之间设置为固定连接，这样设置便于食用菌经过固定架5的表面滑动至清洗箱10的内部，第一输水管4的始端与第二输水管7相连接，且第二输水管7的内部穿插有出水管8，固定架5的内侧固定有旋转电机6，且旋转电机6的始端设置有搅拌轴9，清洗箱10的底端和后侧分别设置有第一引流口12和振动电机11，且第一引流口12通过转轴16与第一连接块15相连接，清洗箱10通过和第二连接块19与滑槽20相连接，且清洗箱10和滑槽20之间构成升降结构，同时清洗箱10升降高度等于滑槽20的高度，这样设置通过活动的清洗箱10带动其内部的食用菌进行抖动，能够提高该装置的工作效率，第一连接块15通过第一挡网13或第二挡网14与连接杆17相连接，且连接杆17的末端穿插在固定块18的内部，第一挡网13和第二挡网14的覆盖面积总和等于第一引流口12底端的表面积，且第一挡网13和第二挡网14均设置为旋转结构，这样设置便于水的流动以及利用其可以对食用菌进行阻挡，同时使用者可根据情况需求来拆卸使用第一挡网13或第二挡网14，连接杆17的始端设置为“一”字型，且连接杆17的始端和连接杆17的主体之间设置为活动连接，同时连接杆17的始端长度等于固定块18下表面的开口宽度，这样设置可通过旋转连接杆17的始端，使连接杆17的始端与固定块18的开口相互垂直或相互平行，通过其来将连接杆17固定在固定块18上，第二连接块19的末端穿插在滑槽20的内部，电动伸缩杆21的始端设置有筛分存放架22，筛分存放架22的整体形状和筛分存放架22的底端分别设置为抽屉状和网状，且筛分存放架22设置有两个，同时2个筛分存放架22之间为交错式对应设置，这样设置便于存放食用菌，同时交错式的设置可以增加两个筛分存放架22的伸缩长度范围。

工作原理：在使用该家用食用菌快速清洗装置时，先对该家用食用菌快速清洗装置的结构进行简单的了解，使用者将食用菌通过投入口2投入到清洗箱10的内部，同时将第一输水管4连接水源管，然后启动旋转电机6和振动电机11，在旋转电机6的作用下带动搅拌轴9和食用菌在清洗箱10的内部旋转搅拌，而振动电机11带动清洗箱10上的第二连接块19在滑槽20的内部进行上下抖动，同时第一输水管4内部的水经过第二输水管7从出水管8的内部流动至清洗箱10的内部，这样使食用菌在清洗箱10的内部边抖动边搅拌清洗，使其清洗速度更快，同时清洗的废水经过第一引流口12和第二引流口23流动出来，在清洗食用菌结束后，待清洗箱10内部的水流尽时，启动两个电动伸缩杆21，两个电动伸缩杆21带动筛分存放架22移动到第一引流口12的下方，此时，使用者旋转连接杆17的始端，使连接杆17的始端与固定块18的开口相互平行，然后旋转连接杆17，使连接杆17离开固定块18的内部，接着在转轴16的作用下带动第一挡网13和第二挡网14往外旋转，这样清洗箱10内部的食用菌经过第一引流口12滑动到两个筛分存放架22上，这样两个筛分存放架22以及两个筛分存放架22上的食用菌左右移动，从而对食用菌的表面水筛掉，本说明书中未作详细描述的内容属于本领域专业技术人员公知的现有技术。

尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
