一种伸缩臂架的制作方法

本发明属于工程机械领域，具体涉及一种混凝土喷射机的伸缩臂架。

背景技术：

混凝土喷射装备，比如混凝土湿喷机，经常在隧道环境中使用。其工作环境恶劣，且喷射出的混凝土容易掉落。现有的湿喷机臂架缺乏有效的保护措施，混凝土一旦掉落在臂架上，会在短时间内凝固，容易造成臂架的磨损。

技术实现要素：

本发明所要解决的技术问题在于：提供一种带保护装置的伸缩臂架。为了解决上述技术问题，本发明采用的技术方案是：

一种伸缩臂架，包括第一臂架和第二臂架，第二臂架可在第一臂架内进行伸缩；还包括连接在第一臂架和第二臂架上的A护罩。其中，A护罩覆盖在第二臂架的顶部，A护罩的前端固定设置在第二臂架伸出后远离第一臂架的一端，第一臂架的外壁上设有A滑轨，A护罩上设有与A滑轨相对应的A滑块，A护罩可沿A滑轨与第二臂架同步伸缩，并且，在所述第二臂架处于最大伸长位置时，所述A滑块(33)仍然处在所述A滑轨(32)上。

优选地，上述方案中，A滑轨的横截面为开口背向第一臂架的C形，A滑块对应嵌入A滑轨的C形开口中。其中，A滑轨的数量不少于两根，在第一臂架的两侧分别设有A滑轨。

为加大臂架的长度，进一步地，在本发明一种优选的实施方式中，还包括第三臂架和B护罩，第三臂架可在第二臂架内进行伸缩，B护罩覆盖在第三臂架的顶部，B护罩的前端固定设置在第三臂架的前端，A护罩的外表面设有B滑轨，B护罩上设有与B滑轨相对应的B滑块，B护罩可沿B滑轨与第三臂架同步伸缩。

其中，上述方案中所称的A滑轨或B滑轨的横截面形状包括但不限于矩形、工字形、开口向下的C形。

由于伸缩臂内的伸缩油缸必须通过液压软管进行操纵，现有的液压软管裸露在外，也得不到保护。为了有效保护液压软管和泵送软管，在本发明一种优选的实施方式中，A护罩设有遮挡第二臂架两侧的遮挡部，B滑轨的数量不少于两根，其中，至少一根B滑轨为开口向下的C形滑轨，C型滑轨设置在A护罩的遮挡部上，C型滑轨向下的开口处设有朝内的弯折部，C型滑轨内设有用于悬挂液压软管和/或泵送管路的轨道小车，轨道小车可在弯折部上沿第三臂架的伸缩方向运动。

优选地，为了提高护罩滑动的稳定性，上述方案中的A滑轨的数量不少于两根，在第一臂架的两侧分别设有A滑轨。

由于混凝土喷射机通常采用添加了速凝剂的混凝土，掉落后的混凝土凝固速度快，混凝土落在护罩上也会影响美观，更优选地，在A护罩和B护罩上设有保护外罩，保护外罩上不仅能够为护罩提供保护，其上粘连的混凝土也更容易清理。

更优选地，上述的第一臂架、第二臂架、第三臂架的断面均为七边形，在七边形的上部为倒V支撑面，七边形的下部为缺角的正V形支撑面。现有技术中，混凝土喷射机的伸缩臂断面通常采用四边形结构，由于四边形的伸缩臂在工作中只有上、下两个侧面受力，影响臂架的稳定性。而倒V型支撑面能够为臂架提供侧面的支撑力，且下部缺角的正V形支撑面的支撑效果也更好。

本发明提供的伸缩臂架，在第一臂架上设有A滑轨，在第二臂架的顶部设有A护罩，在A护罩上设有与A滑轨相对应的A滑块A护罩的前端固定设置在第二臂架的前端，A护罩可通过A滑块与A滑轨的配合，沿A滑轨与第二臂架同步伸缩，护罩为臂架提供了有效的保护，解决了滴落的混凝土落在臂架上造成臂架磨损的问题。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是为了更好地理解本发明，而不应该理解为对本发明的限制。对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据提供的附图获得其他的附图。

图1是本发明一种优选实施方式的臂架结构示意图；

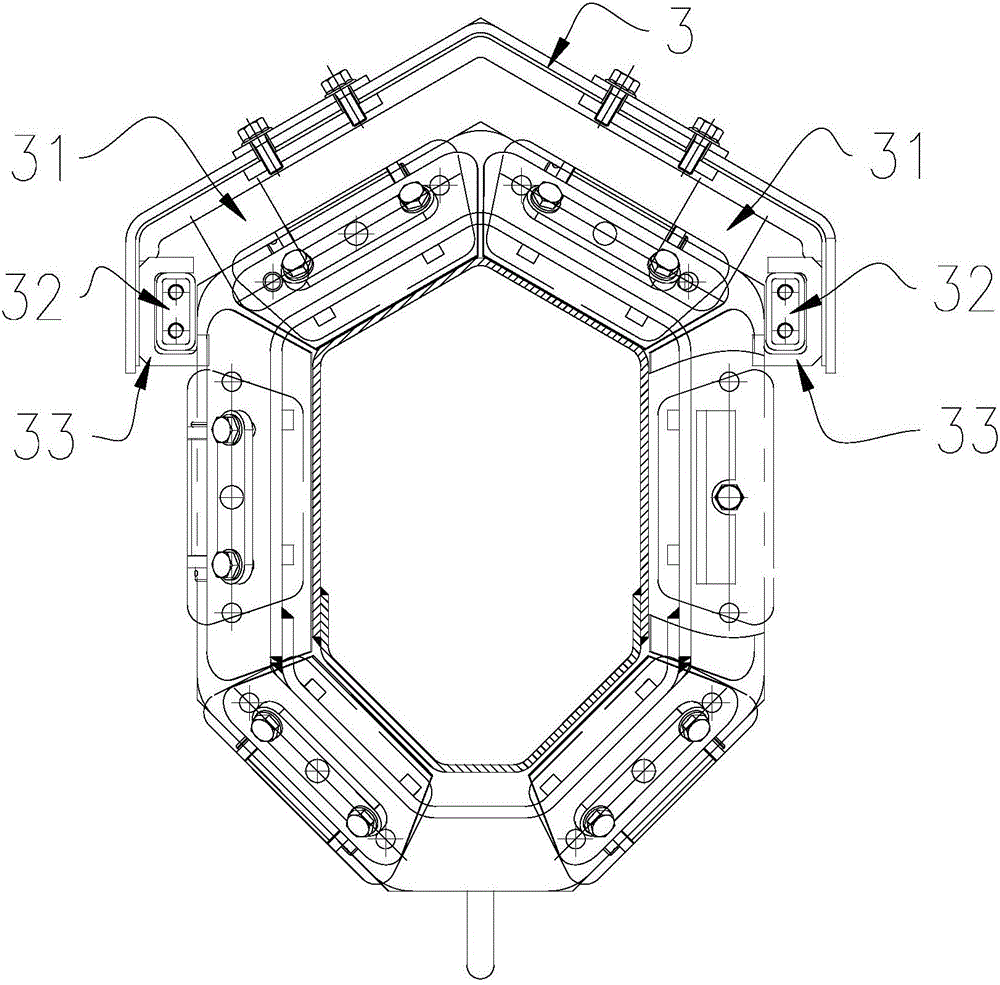

图2是图1所示的臂架沿箭头方向的结构示意图；

图3是本发明第二种优选实施方式的臂架结构示意图；

图4是图3所示的臂架沿箭头方向的结构示意图；

图5是图4中A部分的局部放大图

具体实施方式

为了使本技术领域的人员更好地理解本申请中的技术方案，下面将结合本申请实施例中的附图，对本申请实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本申请一部分实施例，而不是全部的实施例。

实施例一

本实施例提供的伸缩臂架，包括第一臂架1和第二臂架2，第二臂架2可在第一臂架1内进行伸缩；还包括连接在第一臂架1和第二臂架2上的A护罩3，A护罩3覆盖在第二臂架2的顶部，A护罩3的前端通过连接板31与第二臂架2的前端固定连接，第一臂架1上设有A滑轨32，A护罩3上设有与A滑轨32相对应的A滑块33，A护罩3可沿A滑轨32与第二臂架2同步伸缩，并且，在所述第二臂架处于最大伸长位置时，所述A滑块33仍然处在所述A滑轨32上。

其中，A滑轨32的横截面形状为矩形，也可以是工字形、也可以是开口向下的C形，A滑块33对应包裹在A滑轨32上，A滑块33可沿着A滑轨32滑动。

此外，A滑轨32的横截面还可以是开口背向第一臂架1的C形，A滑块33对应嵌入A滑轨32的C形开口中，A滑块33可在A滑轨32内沿着A滑轨32进行滑动。

本实施例提供的伸缩臂架，在第一臂架上设有A滑轨，在第二臂架的顶部设有A护罩，在A护罩上设有与A滑轨相对应的A滑块A护罩的前端固定设置在第二臂架的前端，A护罩可通过A滑块与A滑轨的配合，沿A滑轨与第二臂架同步伸缩，护罩为臂架提供了有效的保护，解决了滴落的混凝土落在臂架上造成臂架磨损的问题。

实施例二

为加大臂架的长度，本实施例在实施例一的基础上还包括第三臂架4和B护罩5，第三臂架4可在第二臂架2内进行伸缩，B护罩5覆盖在第三臂架4的顶部，B护罩5的前端固定设置在第三臂架4的前端，A护罩3的外表面设有B滑轨51，B护罩5上设有与B滑轨51相对应的B滑块52，B护罩5可沿B滑轨51与第三臂架4同步伸缩。

其中，上述方案中所称的B滑轨51的横截面形状包括但不限于矩形、工字形、开口向下的C形，B滑块52对应包裹在B滑轨51上，B滑块52可沿着B滑轨51滑动。

此外，B滑轨51的横截面还可以是开口背向第一臂架1的C形，B滑块52对应嵌入B滑轨51的C形开口中，B滑块52可在B滑轨51内沿着B滑轨51进行滑动。

实施例三

由于伸缩臂内的伸缩油缸必须通过液压软管进行操纵，现有的液压软管裸露在外，也得不到保护。为了有效保护液压软管和泵送软管，本实施例在实施例二的基础上有如下改进：

A护罩3设有遮挡第二臂架2两侧的遮挡部34，B滑轨51的数量有两根，其中，一根B滑轨51为开口向下的C形滑轨，C型滑轨设置在A护罩3的遮挡部34上，C型滑轨向下的开口处设有朝内的弯折部511，C型滑轨内设有用于悬挂液压软管或泵送管路的轨道小车53，轨道小车53可在弯折部511上沿第三臂架4的伸缩方向运动。

采用本实例的方案，液压软管或者泵送软管就能够跟随轨道小车53与臂架实现相对滑动，避免因臂架的伸缩造成液压软管或泵送软管的过度弯折。

此外，B滑轨的形状还可以是工字形，轨道小车可以抱夹在工字形轨道的下方，沿B滑轨进行滑动。

上述全部实施例还可以进行下述的改进：

作为进一步的优化方案，为了提高护罩滑动的稳定性，上述全部实施例中的A滑轨32的数量不少于两根，在第一臂架1的两侧分别设有A滑轨32。

由于混凝土喷射机通常采用添加了速凝剂的混凝土，掉落后的混凝土凝固速度快，混凝土落在护罩上也会影响美观，可以在A护罩3和B护罩5上设置保护外罩，比如PVC塑料外罩，PVC塑料外罩上不仅能够为护罩提供保护，其上粘连的混凝土也更容易清理。

现有技术中，混凝土喷射机的伸缩臂断面通常采用四边形结构，由于四边形的伸缩臂在工作中只有上、下两个侧面受力，影响臂架的稳定性。更优选地，上述的第一臂架1、第二臂架2、第三臂架4的断面均为七边形，在七边形的上部为倒V支撑面，七边形的下部为缺角的正V形支撑面。而倒V型支撑面能够为臂架提供侧面的支撑力，且下部缺角的正V形支撑面的支撑效果也更好。

以上所述仅仅是本申请的具体实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本申请原理的前提下所做出的无须创造性劳动的改进都视为本申请的保护范围。
