一种拱坝模板拼缝板的制作方法

本实用新型属于模板施工领域，具体涉及一种用于拱坝上下游面拼缝模板。

背景技术：

现水电施工行业中，拱坝常设计为双曲拱坝，坝体沿垂直和水平方向的曲率均不断变化。双曲拱坝上下游模板施工时，采用悬臂模板，以折代曲，将误差控制在允许范围内，是一种经济合理的方案。但横向模板之间竖向缝隙尺寸随着坝体的上升先增大后缩小，各模板单元之间会出现“V”形和倒“V”形缝隙，以往的施工方法是：相邻模板间出现2cm～25cm缝隙时，采用木模板补缝。由于每上升一仓“V”形缝尺寸均不相同，故需现场制作木模板补缝，影响立模速度，且无法周转使用，造成材料浪费。

技术实现要素：

本实用新型所要解决的技术问题是针对上述现有技术的不足，而提供的一种操作方便，周转率高，通用性强，成本低且保证混凝土施工及外观质量拱坝模板拼缝板。

实用新型的目的是这样实现的：

一种拱坝模板拼缝板，它包括拼缝板面板，在拼缝板面板中部设有竖向筋板，竖向筋板中部设有圆孔，螺栓通过前端钩部与圆孔配合连接，在螺栓的自由端设有螺母，在螺栓上且位于螺母下方设有垫管。

上述螺栓为钩头螺栓。

上述垫管为矩形垫管。

上述拼缝板面板的中间为平段的面板、两侧有坡角。

螺母套入钩头螺栓车丝一端，紧贴垫管旋紧固定。

上述拼缝板面板为钢制面板。

采用上述结构，由于拼缝板面板为钢制面板，这样具有加工简便，可多次周转使用的优点；面板制作成两侧有小坡角，中间为平段的结构，能保证拼缝模板与相邻两侧模板平顺过度；钩头螺丝采用钢筋加工，加工简单，现场安装、拆除便捷。

附图说明

下面结合附图和实施例对本实用新型作进一步说明：

图1为本实用新型的结构示意图；

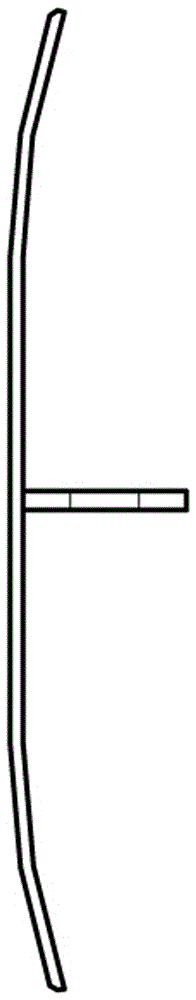

图2为图1中拼缝板面板的结构示意图；

图3为本实用新型的使用示意图。

具体实施方式

如图1所示一种拱坝模板拼缝板，它包括拼缝板面板1，在拼缝板面板1中部设有竖向筋板2，竖向筋板2中部设有圆孔3，螺栓4通过前端钩部与圆孔3配合连接，在螺栓4的自由端设有螺母5，在螺栓4上且位于螺母5下方设有垫管6。

所述螺栓4为钩头螺栓。

所述垫管6为矩形垫管。

所述拼缝板面板1的中间为平段的面板、两侧有坡角。

螺母5套入钩头螺栓车丝一端，紧贴垫管6旋紧固定。

所述拼缝板面板1为钢制面板。

采用上述结构，按照以下步骤使用：

1）选择合适尺寸的矩形钢管并在中间位置开孔；

2）准备好与钩头螺栓相匹配的大号螺母；

3）将钩头螺栓一端钩住拼缝模板竖向筋板上的圆孔，另一端穿过相邻两侧悬臂模板7间的缝隙；

4）将矩形垫管通过穿孔套在钩头螺栓车丝一端；

5）将螺母套入钩头螺栓车丝一端，紧贴矩形垫管旋紧固定。

拆除时，人工依次取下螺母、矩形垫管及钩头螺栓，再将两侧相邻悬臂模板7拆除后取出拼缝模板面板即可。

拱坝拼缝模板安装方便快捷，加工简便，同一种拼缝模板可用于不同尺寸缝隙处，节约了立模时间，保证了施工质量，加快了施工进度。
