一种带保护装置的橡胶坝的制作方法

本实用新型涉及一种带保护装置的橡胶坝，属于挡水坝用设备技术领域。

背景技术：

橡胶坝坝袋为柔性结构，容易受到尖锐物体的穿刺和硬物的磨损，造成坝袋破损，降低使用寿命，目前，市面上已经出现了一种橡胶坝保护装置，该保护装置包括固定于坝袋上游、下游的固定层，固定层的上表面安装有用于保护坝袋的保护层，上述结构的橡胶坝保护装置主要存在以下缺点：1、只在坝袋的上游、下游安装保护层，因此只能保护坝袋的一部分，防护效果较差；2、保护层通过粘接的方式安装于坝袋上，安装不牢固，保护层易脱落。

技术实现要素：

本实用新型在于解决已有技术中存在的不足之处，提供一种结构设计合理，防护效果好，防护层不易脱落，安装工艺简捷的带保护装置的橡胶坝及其安装工艺。

本实用新型是通过以下技术方案实现的：

一种带保护装置的橡胶坝，其特殊之处在于包括安装于坝袋2上游一侧的保护板4，保护板4紧贴于坝袋2表面，保护板4贯穿于整个坝袋2的长度方向，保护板4的高度高于充涨后坝袋2的高度，保护板4的底部通过锚固件固定于基础5上，保护板4高于坝袋2的部分安装有多个相间隔的连接带3，连接带3的底部通过锚固件固定于基础5上，坝袋2的宽度方向两侧均压设于锚固件与基础5之间；

所述保护板4固定于基础5上的一侧设有连接板6，连接板6与基础5相平行，连接板6的长度方向上设有多个相间隔的通孔；

所述锚固件包括长度方向上布设有多个相间隔通孔的条状压板7，条状压板7的每个通孔内均插设有起紧固作用的螺栓Ⅰ8，条状压板7的总长度与坝袋2的长度相匹配；

所述保护板4与连接带3通过压片10、螺栓Ⅱ9连接为一体；

所述连接带3的两端分别设有用于穿过螺栓Ⅰ8、螺栓Ⅱ9的通孔，坝袋2的长度方向两侧设有用于通过螺栓Ⅰ8的通孔；

所述保护板是不锈钢板、碳钢板、钢筋混凝土板、高分子复合材料板中的任意一种；

所述相邻连接带3的间隔为 1m-10m；

所述连接带3的宽度为100mm-1000mm。

本实用新型一种带保护装置的橡胶坝的安装工艺，其特殊之处在于包括以下步骤：

1、 在基础5上预设两排锚固螺栓Ⅰ8；

2、 将坝袋2的两侧分别套设于两排螺栓Ⅰ8上，再将多个连接带3的一端分别套设于同一排螺栓Ⅰ8上；

2、将保护板4放置于坝袋2上游一侧，保护板4的底部连接板6穿过该排螺栓Ⅰ8，连接带3的顶部通过压片10、螺栓Ⅱ9固定于保护板4上；

3、将压板7分别压设于两排螺栓Ⅰ8上，旋紧螺栓Ⅰ8上的螺母，通过压板7将坝袋2、连接板6、连接带3固定于基础5上；

4、向坝袋2内充气或充水，形成带有保护装置的橡胶坝。

本实用新型的带保护装置的橡胶坝，结构设计合理，在坝袋的上游安装一个耐刺穿、耐磨损的保护板，来达到保护坝袋的目的，保护板采用锚固固定和连接带连接的方式固定到坝袋表面，能将保护板牢固的固定于当前位置，防止保护板因为水流冲击造成偏移、震荡，影响防护效果，保护板的高度高于坝袋高度，可以起到提高橡胶坝挡水高度的作用。综上所述，本实用新型的带保护装置的橡胶坝结构设计合理，安装工艺简捷，防护效果好，在橡胶坝领域具有很好的应用前景。

附图说明

图1：本实用新型带保护装置的橡胶坝的结构示意图；

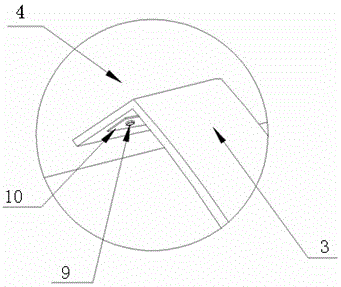

图2：图1的A处放大结构示意图；

图3：本实用新型压板的结构示意图

图4：图3的A向结构示意图；

图5：本实用新型压板、保护板、坝袋相连接的结构示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例1：参考附图1-5，本实施例的橡胶坝袋的长度为50米，坝高2米，保护板4是不锈钢板，水流方向宽度2.6米，长度50米，相邻连接带3的间隔为 3米，采用高强橡胶带；连接带3的宽度为150mm。本实施例的带保护装置的橡胶坝包括安装于坝袋2上游一侧的保护板4，保护板4贯穿于整个坝袋2的长度方向，保护板4的高度高于充气后坝袋2的高度，保护板4的底部通过锚固件固定于基础5上，保护板4高于坝袋2的部分安装有多个相间隔的连接带3，连接带3的底部通过锚固件固定于基础5上，坝袋2的长度方向两侧均压设于锚固件与基础5之间；保护板4固定于基础5上的一侧设有连接板6，连接板6与保护板4一体成型且与基础5相平行，连接板6的长度方向上设有多个相间隔的通孔；锚固件包括长度方向上布设有多个相间隔通孔的条状压板7，条状压板7的每个通孔内均插设有起紧固作用的螺栓Ⅰ8，条状压板7的总长度与坝袋2的长度相匹配；保护板4与连接带3通过压片10、螺栓Ⅱ9连接为一体；连接带3的两端分别设有用于穿过螺栓Ⅰ8、螺栓Ⅱ9的通孔，坝袋2的长度方向两侧设有用于通过螺栓Ⅰ8的通孔；

实施例2

本实施例的带保护装置的橡胶坝的安装工艺，参考附图1-5，安装工艺如下：

1、 在基础5上预设两排螺栓Ⅰ8；

2、 将坝袋2的两侧分别套设于两排螺栓Ⅰ8上，再将多个连接带3的一端分别套设于同一排螺栓Ⅰ8上；

2、将保护板4放置于坝袋2上游一侧，保护板4的底部连接板6穿过该排螺栓Ⅰ8，连接带3的顶部通过压片10、螺栓Ⅱ9固定于保护板4上；

3、取压板7分别压设于两排螺栓Ⅰ8上，旋紧螺栓Ⅰ8上的螺母，通过压板7将坝袋2、连接板6、连接带3固定于基础5上；

4、向坝袋2内充气，形成带有保护装置的橡胶坝。

普通橡胶坝袋的使用寿命为10-15年，本实用新型带保护装置的橡胶坝袋的使用寿命为20-25年。本实用新型的保护装置使用寿命可以达到20-25年以上。

以上所述仅为本实用新型的较佳实施例，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
