一种碎石桩机钻头的制作方法

本实用新型属于建筑领域，在建筑工程中，地基处理有一种叫做碎石桩处理工艺，主要用于消除地质液化。

背景技术：

大部分建筑工程中均要涉及到液化地层，现有的碎石桩机钻头在施工过程中石料下放较慢，影响施工进度。

技术实现要素：

为了解决上述问题，本实用新型提供使用方便，下料快捷的一种碎石桩机钻头。

本实用新型的技术方案是：一种碎石桩机钻头，其特征是由料筒、上限卡环、钢环、套筒、下限卡环、启闭器组成，料筒内焊接有启闭器，料筒外套有套筒，套筒两端通过上限卡环和下限卡环限位，套筒的上端焊接钢环，料筒与上限卡环和下限卡环焊接。

所述启闭器有两块半圆形钢板通过铰接轴铰接而成，铰接轴与料筒内壁焊接。

所述上限卡环焊接在距离料筒出料口120cm处。

所述下限卡环距离料筒出料口8~10cm处焊接有下限卡环，钢环的内径小于套筒内径。

本实用新型的使用方法：料筒入土时套筒自动收回，并由上限卡环限位将顶住，桩孔打到设计桩底标高时开始提升料筒，提升料筒时套筒自动下落，套筒下落到钻头根部卡环处会自动卡住不再下落，同时启闭器开启并将石料落满套筒，从而达到满口径下料。

本实用新型操作简单，使用方便，下料成桩速度快。

附图说明

图1是本实用新型结构图。

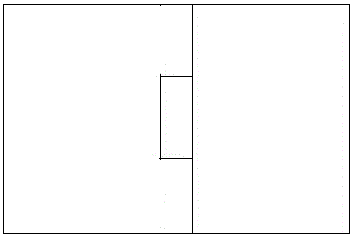

图2是本实用新型中启闭器的结构图。

图3是图2的俯视图。

1、料筒，2、上限卡环，3、钢环，4、套筒，5、启闭器，6、下限卡环，7、左叶片，8、铰接轴，9、右叶片。

具体实施方式

一种碎石桩机钻头，由料筒1、上限卡环2、钢环3、套筒4、下限卡环6、启闭器5组成。料筒内焊接有启闭器，料筒外套有套筒，套筒两端通过上限卡环和下限卡环限位，套筒的上端焊接钢环，料筒与上限卡环和下限卡环焊接。

启闭器由半圆形左叶片7和半圆形右叶片9通过铰接轴8铰接而成。

上限卡环焊接在距离料筒出料口120cm处。

下限卡环距离料筒出料口8~10cm处焊接有下限卡环，钢环的内径小于套筒内径。

上限卡环是保证套筒不会无限制上升，下限卡环是保证套筒不会下落是脱落，钢环壁厚大于套筒壁厚是为了能与下限卡环发生阻卡的关系，能有效保证套筒只能在上、下限卡环之间活动，套筒是为了料筒提升时石料从启闭器落入套筒中，从而保证石料可满口径落入桩孔内。
