一种循环水利用装置的制作方法

本实用新型涉及机械技术领域，具体为一种循环水利用装置。

背景技术：

在我国水资源越来越匮乏，节约用水是大家所共同呼吁的，当前自来水供水系统中，将所有的用水设备均连通并使用一次干净自来水供水，排水均直接连通至市政排污管道，这种供排水模式无形中造成用水的浪费，一次水用过后水质还可以再次利用的水会被直接排入下水道，对于可循环使用的水直接排放出去，造成不必要的浪费。

技术实现要素：

本实用新型的目的在于提供一种循环水利用装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种循环水利用装置，包括清洗箱，所述清洗箱的底端设有底座，所述清洗箱的上端设有水管，所述清洗箱的右侧设有过滤箱，所述过滤箱的顶端设有进水口，所述清洗箱通过第一管道和进水口与过滤箱连接，所述过滤箱的内腔设有斜板，且斜板的外壁上设有通孔，所述过滤箱的右侧外壁上设有废料出口，且废料出口的右侧设有输送板，所述输送板的前后两侧均设有挡板，所述斜板的下端设有抽屉式过滤箱，且抽屉式过滤箱的底端设有过滤网，所述过滤箱的底端设有储水箱，所述储水箱的前侧设有高压水泵，所述高压水泵的顶端设有第二管道，所述水管的另一端与清洗箱连接。

优选的，所述输送板的底端设有支撑底座。

优选的，所述抽屉式过滤箱的外壁上设有把手。

优选的，所述高压水泵的底端设有减震垫。

优选的，所述进水口的四周设有进水口挡板。

与现有技术相比，本实用新型的有益效果是：该循环水利用装置，通过第一管道把清洗后的水排入过滤箱内进行过滤，通过储水箱储存过滤后的水，通过高压水泵把过滤后的水重新排入清洗箱内，节约用水，比人工收集再利用二次水更加便捷、高效，做到了时时刻刻、方方面面节约用水，提高了水资源的利用率，有效缓解用水压力具有一定的经济效益和社会效益。

附图说明

图1为本实用新型结构示意图；

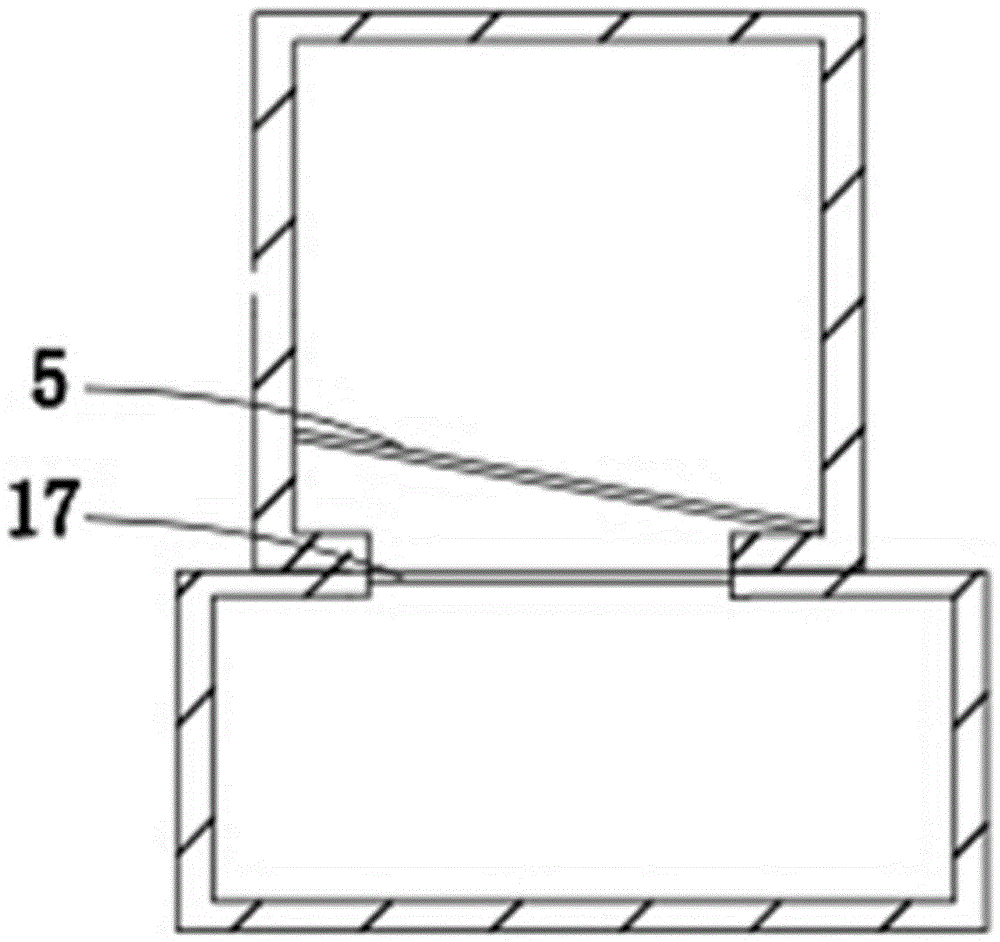

图2为本实用新型的内部结构示意图；

图3为本实用新型的斜板结构示意图。

图中：1、储水箱，2、水管，3、清洗箱，4、底座，5、斜板，6、支撑底座，7、高压水泵，8、第一管道，9、第二管道，10、进水口，11、进水口挡板，12、过滤箱，13、废料出口，14、输送板，15、挡板，16、通孔，17、过滤网，18，把手，19、抽屉式过滤箱，20、减震垫。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种循环水利用装置，包括清洗箱3，所述清洗箱3的底端设有底座4，所述清洗箱3的上端设有水管2，所述清洗箱3的右侧设有过滤箱12，所述过滤箱12的顶端设有进水口10，所述进水口10的四周设有进水口挡板11，通过挡板进水口11可以防止水溢出，所述清洗箱3通过第一管道8和进水口10与过滤箱12连接，所述过滤箱12的内腔设有斜板5，且斜板5的外壁上设有通孔16，所述过滤箱12的右侧外壁上设有废料出口13，且废料出口13的右侧设有输送板14，所述输送板14的底端设有支撑底座6，通过支撑底座6可以更好的支撑输送板14，所述输送板14的前后两侧均设有挡板15，通过挡板15可以防止废料流落在地上，所述斜板5的下端设有抽屉式过滤箱19，且抽屉式过滤箱19的底端设有过滤网17，所述抽屉式过滤箱19的外壁上设有把手18，通过把手18可以更方便快捷的拉动抽屉式过滤箱19，所述过滤箱12的底端设有储水箱1，所述储水箱1的前侧设有高压水泵7，所述高压水泵7的底端设有减震垫20，通过减震板20可以减少高压水泵7的振动，所述高压水泵7的顶端设有第二管道9，所述水管9的另一端与清洗箱3连接。

首先把要清洗的物料倒入清洗箱3内，从水管2排入清洗水，清洗后通过第一管道8把废水排入过滤箱12内，废水流到斜板5上，一些比较大的杂质会从斜板5流到输送板14上，从而排放出去，而水流到抽屉式过滤箱19上，通过过滤网17进行第二次过滤，杂质留在过滤网17上，可以通过把抽屉式过滤箱19拉出来进行清理杂质，过滤后的水流到储水箱1内，通过高压水泵7把水通过第二管道9抽到清洗箱3内。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
