一种基于防爆阀的安全装置的制作方法

本实用新型涉及防爆阀技术领域，特别是涉及一种基于防爆阀的安全装置。

背景技术：

目前，随着社会的快速发展，水作为一种重要的生活物资，其消耗量日益增大，目前，输水管路是实现输水过程的重要手段之一，但是在实际的使用当中，输水管内的水压会发生增大或者是减少，比如当上游某个支路关闭时，主管路上的水压就会增大，当输水管路发生破裂时，则输水管路内的水压会减少，如果这些水压处于一个合理的范围区间内，则不会对管路造成任何破坏，但是一旦水压超出阈值范围，则会对输水管路造成严重的伤害或者导致用户无法得到水源。因此，设计开发一种能够根据水流的水压进而对水流进行控制的基于防爆阀的安全装置显得是尤为重要。

技术实现要素：

本实用新型要解决的技术问题是：提供一种基于防爆阀的安全装置，该基于防爆阀的安全装置能够对输水管道内的水压进行安全控制，当输水管路内的水压增大或者是减少时，该防爆阀都会启动，进而对输水管路进行安全保护。

本实用新型为解决公知技术中存在的技术问题所采取的技术方案是：

一种基于防爆阀的安全装置，至少包括：

安装于输水管路中的防爆阀和三通阀(1)；所述三通阀(1)的第一阀口、第二阀口分别与输水管路连接；所述三通阀(1)的第三阀口通过引水管路与回流库(4)导通；在所述三通阀(1)的第三阀口处设置有电磁阀(2)；在所述输水管路中设置有压力传感器(3)；所述压力传感器(3)的信号输出端子分别通过第一比较器和第二比较器与逻辑或电路的两个输入端子电连接，所述逻辑或电路的输出端子与电磁阀(2)的控制端子电连接；所述第一比较器的参考端子为水压的下限阈值输入端子，所述第二比较器的参考端子为水压的上限阈值的输入端子。

作为优选，本实用新型还采用了如下的技术方案：

进一步：所述压力传感器(3)有M个，M个压力传感器等间距分布于输水管路的不同位置，M为大于2的自然数。

本实用新型具有的优点和积极效果是：

通过采用上述技术方案，输水管路中的压力传感器能够对水压进行实时检测，并将检测结果发送给比较器，随后将检测结果与上限阈值和下限阈值分别进行比较，如果水压超出阈值范围，则控制电磁阀开启，进而将水流导入回流库，防止水的浪费。当输水管路中存在多个压力传感器时，还可以通过信号的检测推测出管路故障发生的区域。

附图说明

图1是本实用新型优选实施例的使用状态图；

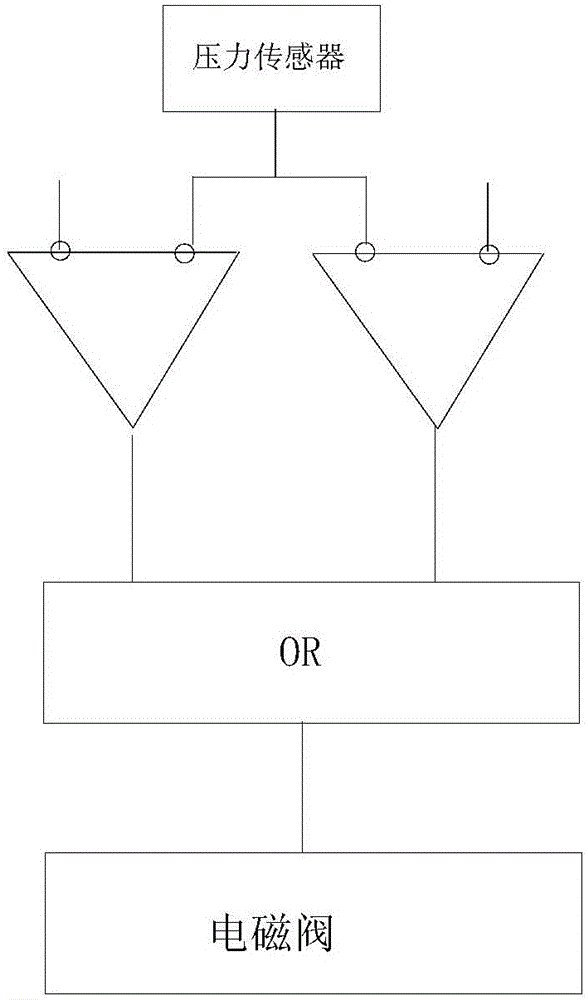

图2是本实用新型优选实施例的电路图。

其中：1、三通阀；2、电磁阀；3、压力传感器；4、回流库。

具体实施方式

为能进一步了解本实用新型的实用新型内容、特点及功效，兹例举以下实施例，并配合附图详细说明如下：

请参阅图1和图2，一种基于防爆阀的安全装置，包括：

安装于输水管路中的防爆阀和三通阀1；所述三通阀1的第一阀口、第二阀口分别与输水管路连接；所述三通阀1的第三阀口通过引水管路与回流库4导通；在所述三通阀1的第三阀口处设置有电磁阀2；在所述输水管路中设置有压力传感器3；所述压力传感器3的信号输出端子分别通过第一比较器和第二比较器与逻辑或电路的两个输入端子电连接，所述逻辑或电路的输出端子与电磁阀2的控制端子电连接；所述第一比较器的参考端子为水压的下限阈值输入端子，所述第二比较器的参考端子为水压的上限阈值的输入端子。

本优选实施例的工作原理为：三通阀1和，当输水管路中的水压过大或过小时，则至少有一个比较器输出一个触发信号，通过逻辑或运算后将触发信号发送给电磁阀2，电磁阀2接收到信号后开启，进而实现泄水，将水流引导至回流库4，防止水流的浪费。

作为优选，在上述优选实施例的基础上：

进一步：所述压力传感器3有M个，M个压力传感器等间距分布于输水管路的不同位置，M为大于2的自然数。

以上对本实用新型的实施例进行了详细说明，但所述内容仅为本实用新型的较佳实施例，不能被认为用于限定本实用新型的实施范围。凡依本实用新型申请范围所作的均等变化与改进等，均应仍归属于本实用新型的专利涵盖范围之内。
