一种河面污染治理装置的制作方法

本实用新型涉及一种河面污染治理装置。

背景技术：

在河道中，经常会漂浮部分的垃圾，这类垃圾如果不及时清理，则会顺着河水的移动进行漂浮，影响整个河道的整洁，造成污染面积的扩大。

现有的处理办法主要是在河道内设置挡杆，通过挡杆阻挡漂浮在河流表面的垃圾，单一的挡杆的阻挡能力有限，如果垃圾堆叠过多，则会发臭，并且很有可能造成挡杆的弯曲变形，失去阻挡能力。

技术实现要素：

本实用新型要解决的技术问题是提供一种河面污染治理装置，本装置可以通过挡板有效的阻挡垃圾的流动，通过收纳网袋可以收纳部分漂浮垃圾，当需要对收纳网袋内的垃圾进行处理时，可以人工将外部的垃圾拨入收纳网袋内，而后通过拆除收纳网袋的形式方便对垃圾进行集中处理，提供较大的方便，减少了打捞的麻烦。

为解决上述问题，本实用新型采用如下技术方案：

一种河面污染治理装置，包括两个对称设置的支架座，所述支架座与河道堤坝之间配合有螺丝，所述支架座具有安装槽，在两个所述支架座之间配合有挡板，所述挡板的两侧设置有插板，所述插板配合在所述安装槽内，所述插板与所述安装槽之间配合有螺栓，所述挡板的中部位置处设置有供垃圾穿过的通过槽，所述挡板的后端面、位于所述通过槽的下方设置有插管，所述插管与所述挡板之间配合有第一螺丝，所述挡板的后端设置有框架，所述框架的底部设置有L形的插杆，所述插杆配装在所述插管内，所述插管与所述插杆之间配合有第二螺丝，所述框架的后端设置有收纳网袋，所述框架贴合所述挡板，所述框架与所述通过槽相对。

优选地，所述挡板包括直板部分和斜板部分，所述斜板部分对称设置在所述直板部分的两侧，所述通过槽位于所述直板部分位置处。

优选地，所述通过槽向上竖向贯穿所述挡板。

优选地，所述挡板外部的四个顶角位置处圆弧过渡，所述挡板为PVC塑料挡板，所述挡板的厚度不小于15mm。

本装置在安装时，首先固定两个支架座，而后将插板配装在安装槽内，通过螺栓进行固定后，即可实现垃圾的阻挡，而后通过插杆配合插管，使得框架挡在通过槽处，垃圾通过挡板的阻挡，随着水的流向，垃圾向中部聚拢，垃圾穿过通过槽后被直接收纳在收纳网袋的内部，方便后期处理，提供较大的方便，避免了人工打捞垃圾的麻烦。

本实用新型的有益效果是：本装置可以通过挡板有效的阻挡垃圾的流动，通过收纳网袋可以收纳部分漂浮垃圾，当需要对收纳网袋内的垃圾进行处理时，可以人工将外部的垃圾拨入收纳网袋内，而后通过拆除收纳网袋的形式方便对垃圾进行集中处理，提供较大的方便，减少了打捞的麻烦，本装置的结构较为简单，成本较为低廉，适合推广使用。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的俯视图；

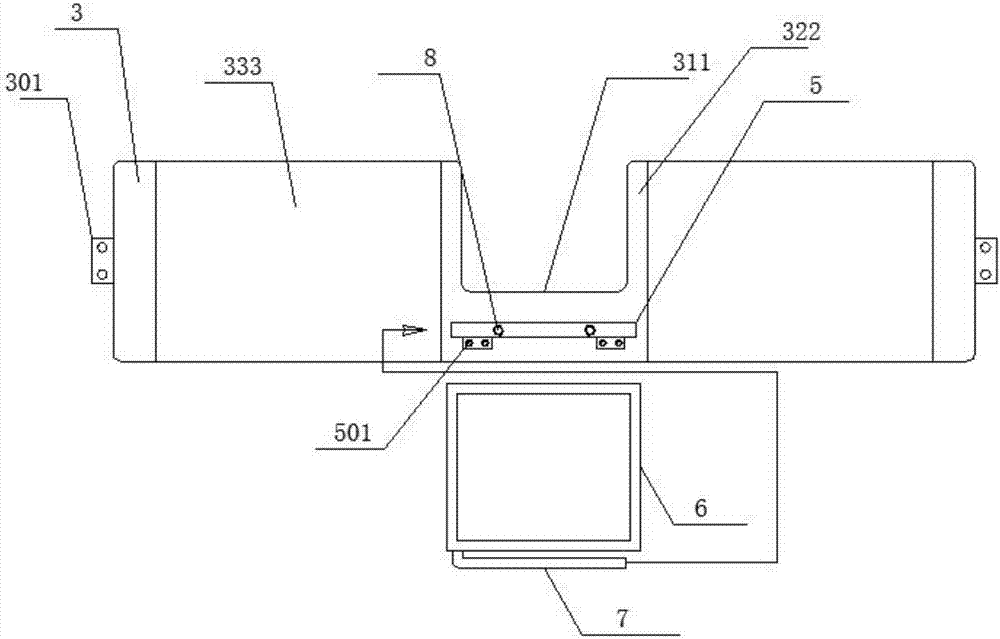

图2为挡板的后视图。

具体实施方式

下面结合附图对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

参阅图1和图2所示的一种河面污染治理装置，包括两个对称设置的支架座1，所述支架座1与河道堤坝之间配合有螺丝101，所述支架座1具有安装槽102，在两个所述支架座1之间配合有挡板3，所述挡板3的两侧设置有插板301，所述插板301配合在所述安装槽102内，所述插板301与所述安装槽102之间配合有螺栓4，所述挡板3的中部位置处设置有供垃圾穿过的通过槽311，所述挡板3的后端面、位于所述通过槽311的下方设置有插管5，所述插管5与所述挡板3之间配合有第一螺丝501，所述挡板3的后端设置有框架6，所述框架6的底部设置有L形的插杆7，所述插杆7配装在所述插管5内，所述插管5与所述插杆7之间配合有第二螺丝8，所述框架6的后端设置有收纳网袋9，所述框架8贴合所述挡板3，所述框架8与所述通过槽311相对。

本实用新型中一个较佳的实施例，所述挡板3包括直板部分322和斜板部分333，所述斜板部分333对称设置在所述直板部分332的两侧，所述通过槽311位于所述直板部分322位置处，通过两个斜板部分便于引导河水的走向，方便通过河水流动的力量将垃圾引导至通过槽位置处。

本实用新型中一个较佳的实施例，所述通过槽311向上竖向贯穿所述挡板3。

本实用新型中一个较佳的实施例，所述挡板3外部的四个顶角位置处圆弧过渡，所述挡板3为PVC塑料挡板，所述挡板3的厚度为25mm。

本装置在安装时，首先固定两个支架座，而后将插板配装在安装槽内，通过螺栓进行固定后，即可实现垃圾的阻挡，而后通过插杆配合插管，使得框架挡在通过槽处，垃圾通过挡板的阻挡，随着水的流向，垃圾向中部聚拢，垃圾穿过通过槽后被直接收纳在收纳网袋的内部，方便后期处理，提供较大的方便，避免了人工打捞垃圾的麻烦。

本实用新型的有益效果是：本装置可以通过挡板有效的阻挡垃圾的流动，通过收纳网袋可以收纳部分漂浮垃圾，当需要对收纳网袋内的垃圾进行处理时，可以人工将外部的垃圾拨入收纳网袋内，而后通过拆除收纳网袋的形式方便对垃圾进行集中处理，提供较大的方便，减少了打捞的麻烦，本装置的结构较为简单，成本较为低廉，适合推广使用。
