一种公路路面排水集水装置的制作方法

本实用新型涉及路政技术领域，具体为一种公路路面排水集水装置。

背景技术：

随着社会民生制度的不断改革和提高，公路作为为人们的出行带来极大便利的一部分，公路的发展建设也是至关重要的，相关部分对公路建设问题也不断地提出战略性的方针政策，公路建设问题很多，如：公路裂纹修补问题、公路地质松软问题、公路表面凹陷问题及公路积水难排的问题等等，其中，公路积水难排的问题一直都困扰着人们的出行，目前公路上缺乏专用的排水设备，公路积水直接从公路两侧流走，造成路基在水流冲刷作用下加速损坏，使得公路的使用寿命变短，影响车辆通行，容易造成安全事故问题，也增加了公路的维护成本，为此我们提出一种公路路面排水集水装置。

技术实现要素：

本实用新型的目的在于提供一种公路路面排水集水装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种公路路面排水集水装置，包括排水渠，所述排水渠的顶部安装有端盖，所述排水渠的内腔设置有集水箱，所述排水渠的内腔左侧安装有排水涵洞，所述端盖的底部安装有进水管，所述进水管的顶部贯穿端盖，所述进水管的底部贯穿集水箱的顶部，所述进水管的内腔安装有凸起，所述集水箱的内腔左壁顶部安装有上水位传感器，所述集水箱的内腔顶部安装有泥沙过滤网，所述上水位传感器位于泥沙过滤网的上方，所述集水箱内腔的右壁中央位置设置有下水位传感器，所述集水箱的左侧底部安装有排水管，所述排水管的内腔安装有排水电磁阀，所述排水 电磁阀与下水位传感器电性连接，所述排水管的左侧延伸至排水涵洞的内腔，所述集水箱的右侧底部安装有溢水管，所述溢水管的内腔设置有电磁阀，所述电磁阀与上水位传感器电性连接。

优选的，所述集水箱的内壁上设置有镍层，所述镍层的表面镀有四氧化三铁薄膜。

优选的，所述排水渠的内壁上安装有水泥板。

与现有技术相比，本实用新型的有益效果是：本实用新型可以使得公路上的积水能够排放出去，而避免了路面集水在路侧斜坡上流淌，减小了水流对路基的冲刷，从而减小了水流对路基的损害作用，减缓了路基的损害速度，延长公路使用寿命，同时还实现了对路面积水的收集作用，可以将收集的水用来对路面的降温等方面，实现了资源的重复利用，保护环境，节约成本，实用性强。

附图说明

图1为本实用新型结构示意图；

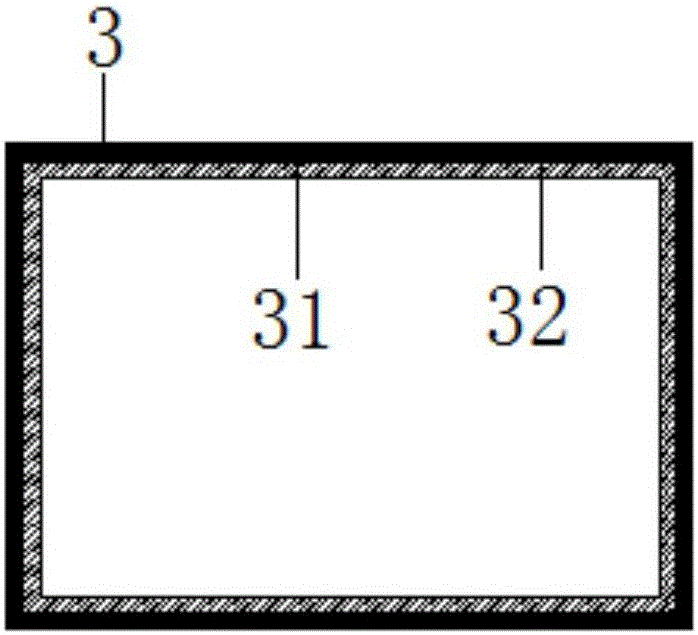

图2为本实用新型集水箱结构示意图。

图中：1排水渠、2端盖、3集水箱、31镍层、32四氧化三铁薄膜、4进水管、5凸起、6泥沙过滤网、7上水位传感器、8下水位传感器、9排水涵洞、10排水管、11排水电磁阀、12溢水管、13电磁阀。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种公路路面排水集水装置，包括排水渠1，所述排水渠1的顶部安装有端盖2，所述排水渠1的内腔设置有集水箱3，所述排水渠1的内腔左侧安装有排水涵洞9，所述端盖2的底部安装有进水管4，所述进水管4的顶部贯穿端盖2，所述进水管4的底部贯穿集水箱3的顶部，所述进水管4的内腔安装有凸起5，所述集水箱3的内腔左壁顶部安装有上水位传感器7，所述集水箱3的内腔顶部安装有泥沙过滤网6，所述上水位传感器7位于泥沙过滤网6的上方，所述集水箱3内腔的右壁中央位置设置有下水位传感器8，所述集水箱3的左侧底部安装有排水管10，所述排水管10的内腔安装有排水电磁阀11，所述排水电磁阀11与下水位传感器8电性连接，所述排水管10的左侧延伸至排水涵洞9的内腔，所述集水箱3的右侧底部安装有溢水管12，所述溢水管12的内腔设置有电磁阀13，所述电磁阀13与上水位传感器7电性连接。

其中，所述集水箱3的内壁上设置有镍层31，所述镍层31的表面镀有四氧化三铁薄膜32，防止集水箱3的氧化生锈，提高了集水箱3的使用寿命，节约成本，所述排水渠1的内壁上安装有水泥板，防止排水渠1塌方，造成堵塞。

工作原理：在下雨时，公路路面的的积水通过进水管4流入集水箱3内，凸起起到了防止进水管4堵塞的作用，积水通过泥沙过滤网6进行过滤，当水位超过下水位传感器8的位置时，排水电磁阀11打开，排水管10进行排水，当遇到暴雨天气，水流较大，水位达到上水位传感器7的位置时，电磁阀13打开，防止了集水箱3内的水溢出，该装置实现了排水和集水功能，实现了资源的重复利用，保护环境，节约成本，实用性强。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例 进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
