间隙通风拉杆机构的制作方法

本发明属于窗的零部件技术领域，涉及一种间隙通风拉杆机构。

背景技术：

现有的内开窗，其开启方式单一，不能很好地调节室内与室外的空气对流量和温差，且开窗通风时小孩子容易爬出窗外造成危险。为此，很有必要设计一种间隙通风拉杆机构，安装有该间隙通风拉杆机构的内开窗能很好地调节室内与室外的空气对流量和温差，而且开窗通风时能防止小孩子爬出窗外。

技术实现要素：

本发明的目的是提供一种间隙通风拉杆机构，安装有该间隙通风拉杆机构的内开窗能很好地调节室内与室外的空气对流量和温差，而且开窗通风时能防止小孩子爬出窗外。

为了解决上述技术问题，本发明采用的技术方案是：一种间隙通风拉杆机构，包括锁座、拉杆、主体，所述拉杆的一端可转动连接于所述锁座上，所述拉杆的另一端设有卡钉，所述主体上设有卡槽，所述卡槽设有开口，所述卡钉可从所述开口卡入所述卡槽内并可沿所述卡槽移动，所述卡槽内远离所述开口的一端处设有“U”形的弹簧片。

进一步的，所述拉杆的一端铆接于所述锁座上，所述铆钉上所述拉杆与所述锁座之间处套装有石尼垫圈。

进一步的，所述锁座上设有卡块，所述卡块与所述锁座之间形成卡口，转动所述拉杆时所述拉杆可卡入所述卡口内。

进一步的，所述锁座上设有用于固定所述锁座的安装孔。

进一步的，所述卡钉铆接于所述拉杆上。

本发明有益效果：安装有本发明的间隙通风拉杆机构的窗可以实现窗扇的全开和半开，半开状态时不仅可起到调节室内和室外空气对流量和温差而使室内通风的作用，还起到防止小孩子爬出窗外的作用。

附图说明

图1是本发明实施例的间隙通风拉杆机构的立体图。

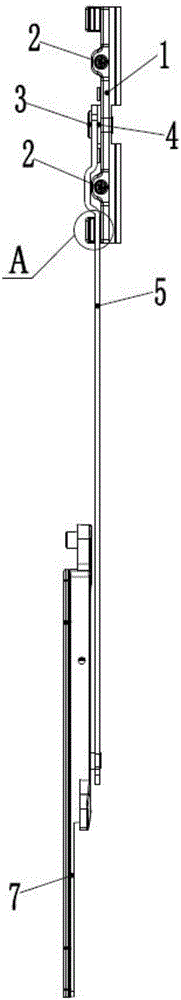

图2是本发明实施例的间隙通风拉杆机构的侧面视图。

图3是图2的左视图。

图4是图2中A的放大视图。

附图标记说明：

锁座1、内六角锥端紧定螺钉2、铆钉3、石尼垫圈4、拉杆5、卡钉6、主体7、弹簧片8；

卡块11、卡口12；

卡槽71；

开口711。

具体实施方式

下面将结合本发明的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

如图1、图2和图3所示，本实施例的一种间隙通风拉杆机构。该间隙通风拉杆机构包括锁座1、拉杆5、主体7。锁座1上加工有卡块11，卡块11与锁座1之间形成卡口12，锁座1上还加工有两个用于固定锁座1的安装孔。拉杆5的一端通过铆钉3可转动铆接于锁座1上，拉杆5的另一端铆接有一个卡钉6，转动拉杆5时拉杆5可卡入卡口12内而且拉杆5与锁座1之间形成间隙。主体7上加工有卡槽71，卡槽71的一端加工有开口711，卡钉6可从开口711卡入卡槽71内并可沿卡槽71移动。卡槽71内远离开口的一端处固定有一个起定位作用的“U”形的弹簧片8。

优选设计方案，铆钉3上拉杆5与锁座1之间处套装有石尼垫圈4，该石尼垫圈的作用为将拉杆5和锁座14分隔开来，从而减少拉杆5与锁座14之间的摩擦。

本发明的间隙通风拉杆机构，其主体7安装于窗扇的型材槽口内，通过窗扇上的拨叉执手驱动连接块、连杆从而带动主体7移动，锁座1通过两个内六角锥端紧定螺钉2固定于窗框的型材槽口上。工作时，转动拉杆5使拉杆5卡入锁座1的卡口12内，移动窗扇使卡钉6卡入从开口711卡入卡槽71的弹簧片8内，此时窗扇处于半开状态；转动拉杆5使拉杆5远离锁座1的卡口12，移动窗扇而卡钉6无法卡入卡槽71内，移动到位后窗扇处于全开状态。

本发明的间隙通风拉杆机构，其结构简单、安装简便，安装有该间隙通风拉杆机构的内开窗，可以实现窗扇的全开和半开，半开状态时不仅起到调节室内和室外空气对流量和温差而使室内通风的作用，还能起到防止小孩子爬出窗外的作用。

以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
