一种液压台钳装置的制作方法

本实用新型属于机械加工技术领域，具体涉及一种台钳，特别涉及一种液压台钳装置。

背景技术：

随着社会的不断发展，机械加工设备在不断的发展和升级，其中在机械加工方面，夹具是很常见的一种工具，而台钳又是夹具中比较多见的一种用于夹住所需要加工的工件的工具，台钳的种类也有很多，根据钳口的宽度来进行分类，尽管市场上存在着不少的台钳，但是或多或少有不足之处，例如，固定不牢固，操作不方便，夹工件不稳定等缺点；因此，开发一种适用范围广、使用方便、夹工件牢固、安全性好的液压台钳装置具有十分重要的意义。

技术实现要素：

本实用新型的目的是为了克服现有技术的不足，而提供一种适用范围广、使用方便、安全性好、夹工件稳定和牢固的液压台钳装置。

本实用新型的目的是这样实现的：一种液压台钳装置，它包括底座，所述的底座左上端设置有挡板，所述的底座两侧设置于底座固定凸台，所述的挡板上端设置有防滑垫，所述的挡板右下侧设置有固定导轨A和固定导轨B，所述的固定导轨A和固定导轨B设置有推板，所述的推板右端设置有推杆，所述的推杆右端设置有液压缸，所述的推杆下端设置有推杆支撑架，所述的液压缸两侧设置有液压缸固定轴，所述的液压缸固定轴连接有液压缸支撑架和圆弧固定套。

所述的底座固定凸台的数量为4个。

所述的推板的形状为长方体。

所述的固定导轨A和固定导轨B的结构和形状一样。

所述的液压缸支撑架的形状为Y字形。

所述的挡板与底座的连接方式是焊接。

本实用新型的有益效果：本实用新型采用液压缸作为整个装置的动力来源，液压缸推动推杆运动，推杆上的推板也跟着运动，从而完成对工件的夹持作业，液压缸支撑架和圆弧固定套的设定，保证了液压缸的牢固和作业稳定性，即保证了装置的安全性，整个装置的设计结构简单，操作方便，便于维修和拆卸，防滑垫的设定更进一步的保证了夹持工件的牢固性；因此，本实用新型具有安全性好、夹持工件牢固、操作方便、便于维修的优点。

附图说明

图1是本实用新型一种液压台钳装置的主视图。

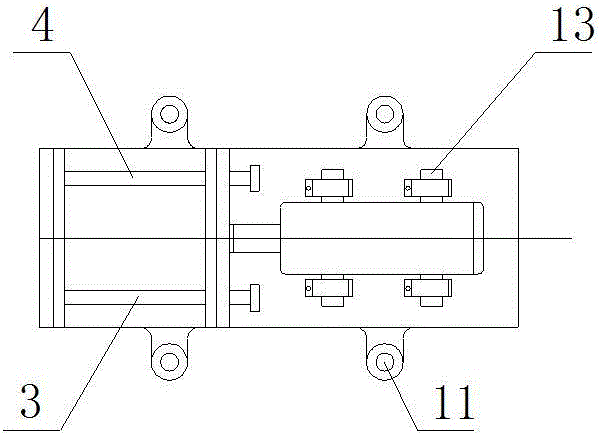

图2是图1的俯视图。

图中：1、底座 2、挡板 3、固定导轨A 4、固定导轨B 5、推板 6、推杆 7、推杆支撑架 8、液压缸 9、圆弧固定套 10、液压缸支撑架 11、底座固定凸台 12、防滑垫 13、液压缸固定轴。

具体实施方式

下面结合附图对本实用新型做进一步的说明。

实施例1

如图1和图2所示，一种液压台钳装置，它包括底座1，所述的底座1左上端设置有挡板2，所述的底座1两侧设置于底座固定凸台11，所述的挡板2上端设置有防滑垫12，所述的挡板2右下侧设置有固定导轨A3和固定导轨B4，所述的固定导轨A3和固定导轨B4设置有推板5，所述的推板5右端设置有推杆6，所述的推杆6右端设置有液压缸8，所述的推杆6下端设置有推杆支撑架7，所述的液压缸8两侧设置有液压缸固定轴13，所述的液压缸固定轴13连接有液压缸支撑架10和圆弧固定套9。

本实用新型采用液压缸作为整个装置的动力来源，液压缸推动推杆运动，推杆上的推板也跟着运动，从而完成对工件的夹持作业，液压缸支撑架和圆弧固定套的设定，保证了液压缸的牢固和作业稳定性，即保证了装置的安全性，整个装置的设计结构简单，操作方便，便于维修和拆卸，防滑垫的设定更进一步的保证了夹持工件的牢固性；因此，本实用新型具有安全性好、夹持工件牢固、操作方便、便于维修的优点。

实施例2

如图1和图2所示，一种液压台钳装置，它包括底座1，所述的底座1左上端设置有挡板2，所述的底座1两侧设置于底座固定凸台11，所述的挡板2上端设置有防滑垫12，所述的挡板2右下侧设置有固定导轨A3和固定导轨B4，所述的固定导轨A3和固定导轨B4设置有推板5，所述的推板5右端设置有推杆6，所述的推杆6右端设置有液压缸8，所述的推杆6下端设置有推杆支撑架7，所述的液压缸8两侧设置有液压缸固定轴13，所述的液压缸固定轴13连接有液压缸支撑架10和圆弧固定套9，所述的底座1固定凸台的数量为4个，所述的推板5的形状为长方体，所述的固定导轨A3和固定导轨B4的结构和形状一样，所述的液压缸支撑架10的形状为Y字形，所述的挡板2与底座1的连接方式是焊接。

本实用新型采用液压缸作为整个装置的动力来源，液压缸推动推杆运动，推杆上的推板也跟着运动，从而完成对工件的夹持作业，液压缸支撑架和圆弧固定套的设定，保证了液压缸的牢固和作业稳定性，即保证了装置的安全性，整个装置的设计结构简单，操作方便，便于维修和拆卸，防滑垫的设定更进一步的保证了夹持工件的牢固性；因此，本实用新型具有安全性好、夹持工件牢固、操作方便、便于维修的优点。
