一种用于腐竹加工时的中转装置的制作方法

本实用新型涉及食品加工设备技术领域，特别涉及一种用于腐竹加工时的中转装置。

背景技术：

腐竹在起皮后一般都是将其挂在位于工作台上的晾晒杆上进行前期挂晾滴水，当晾晒杆上的腐竹挂满后或腐竹上的水滴较少后，将晾晒杆移动到室外的露天进行晾晒，在此过程中，由于工人一次最多只能同时拿两根晾晒杆，那么就使得搬运工作极为缓慢，且工作效率也较低，而有人则通过手推架对挂满腐竹的晾晒杆进行转运，但是由于腐竹上还有水滴，那么挂在高处的腐竹水滴会滴到下方的腐竹上，这就会延长下方腐竹的干燥时间，并且有时由于水滴较大，使得大水滴会将下方腐竹滴烂，并且水滴滴到地面上也会使整个加工车间地面极为潮湿，不利于工人工作。

技术实现要素：

本实用新型的目的就是为了解决上述问题而提供一种用于腐竹加工时的中转装置。

本实用新型的技术问题主要通过下述技术方案得以解决：

一种用于腐竹加工时的中转装置，包括底座、立柱及悬挂机构，该底座底部设有滑轮，所述底座顶部竖直设有四根立柱，四根立柱之间构成一个矩形，所述悬挂机构数量不少于三组，其中上下相邻的两组悬挂机构之间设有接水板，所述接水板右端前后两侧分别设有延伸至立柱内部的转轴，且接水板顶部边沿还设有一圈折边，所述折边右端设有出水口，该折边左端的前后两侧顶部还分别设有通孔，所述悬挂机构包括两根倾斜竖直的支撑杆，其中一根支撑杆设置在位于后侧的两根立柱之间，另一根支撑杆设置在位于前侧的两根立柱之间，所述支撑杆左端低于右端，且支撑杆上外套有多组螺母，所述螺母顶部固定有定位柱。

优选的，所述支撑杆外表面上设有与螺母相适配的外螺纹，且支撑杆左端底部还设有弹簧式挂钩，所述支撑杆与接水板之间上下平行设置。

优选的，所述立柱中位于左侧的两根立柱上分别设有用于支撑接水板的凸块。

优选的，所述底座顶部设有将四根立柱框住的围边。

本实用新型的有益效果是：本实用新型可通过旋转螺母的方式，调整左右两根晾晒杆之间的间距，而接水板则能防止腐竹上的水滴滴落到地面上，使得整个工作车间地面较为潮湿的问题，给了工人一个良好的工作环境，本实用新型加快了晾晒杆的转运速度，提升了工作效率，并且还改善了生产车间的环境，给工人提供了一个良好的生产环境。

附图说明

图1是本实用新型的结构示意图；

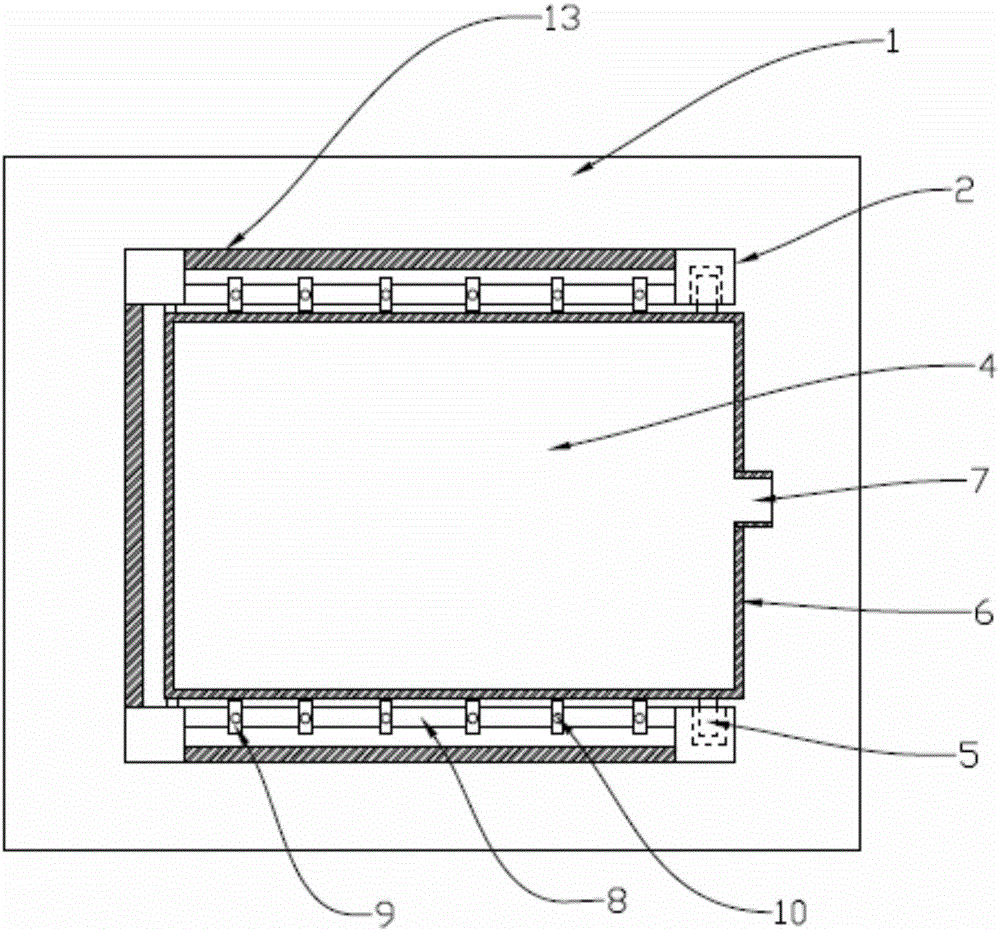

图2是本实用新型的俯视图。

图中：1、底座，2、立柱，3、悬挂机构，4、接水板，5、转轴，6、折边，7、出水口，8、支撑杆，9、螺母，10、定位柱，11、挂钩，12、凸块，13、围边。

具体实施方式

下面通过实施例，并结合附图1-2，对本实用新型的技术方案作进一步具体的说明。

一种用于腐竹加工时的中转装置，包括底座1、立柱2及悬挂机构3，该底座1底部设有方便设备移动的滑轮，所述底座1顶部竖直设有四根立柱2，四根立柱2之间构成一个矩形，所述悬挂机构3数量不少于三组，其中上下相邻的两组悬挂机构3之间设有接水板4，所述接水板4右端前后两侧分别设有延伸至立柱2内部的转轴5，且接水板4顶部边沿还设有一圈折边6，所述折边6右端设有出水口7，该折边6左端的前后两侧顶部还分别设有通孔(未图示)，所述悬挂机构3包括两根倾斜竖直的支撑杆8，其中一根支撑杆8设置在位于后侧的两根立柱2之间，另一根支撑杆8设置在位于前侧的两根立柱2之间，所述支撑杆8左端低于右端，且支撑杆8上外套有多组螺母9，所述螺母9顶部固定有定位柱10。

优选的，所述支撑杆8外表面上设有与螺母9相适配的外螺纹，且支撑杆8左端底部还设有弹簧式挂钩11，所述支撑杆8与接水板4之间上下平行设置。

优选的，所述立柱2中位于左侧的两根立柱2上分别设有用于支撑接水板4的凸块12。

优选的，所述底座1顶部设有将四根立柱2框住的围边13。围边13能将腐竹上掉落的水滴围住，使其不会流落至地面上。

本实用新型的初始状态为：挂钩11钩在位于其下方接水板4折边上的通孔中，并绷直，使得接水板4左端高于右端，而在往支架上放置挂满腐竹的晾晒杆时，先从最下方的第一组悬挂机构3挂起，此时，可通过旋转螺母9调整左右两组晾晒杆之间的间距，而螺母9上定位柱10则能保证晾晒杆不会向左滑落，当挂满该悬挂机构3后，则将其正上方钩在通孔内的挂钩11卸出，并将接水板4打下，凸块12会将接水板4左端固定支撑住，接着将晾晒杆挂在第二组悬挂机构3上，而腐竹滴落的水滴则会被接水板4接住，并不会掉落到地面上，下一步，重复上述步骤。

当支架将晾晒杆移动室外时，先将位于上方的第三组悬挂机构3内的晾晒杆取出，当该悬挂机构3内的晾晒杆取完后，将位于其下方的接水板4左端提起，该接水板4会以其右侧的转轴5为圆心顺时针旋转，接着将挂钩11钩在该接水板4折边上的通孔中，此时，由于接水板4左端高于右端，接水板4顶部的水会从其右侧的出水口7排出，并掉落到滚烫的地面上并迅速蒸发，接着并重复上述步骤。

以上对本实用新型的一个实施例进行了详细说明，但所述内容仅为本实用新型的较佳实施例，不能被认为用于限定本实用新型的实施范围。凡依本实用新型申请范围所作的均等变化与改进等，均应仍归属于本实用新型的专利涵盖范围之内。
