一种毛刷式缓冲吸盘的制作方法

本实用新型涉及吸盘应用领域，特别涉及一种毛刷式缓冲吸盘。

背景技术：

现有的搬运方式多采用气缸夹爪吸盘直接接触被抓晶片，虽然其有海绵式或硅胶式的吸盘，但也会因直接接触晶片而容易和晶片之间产生撞击，使晶片产生破片或者隐裂，其破片率和产品不合格率非常高。

技术实现要素：

为解决上述背景技术中存在的问题，本实用新型的目的在于提供一种毛刷式缓冲吸盘，以使其达到有效的降低破片率和产品不合格率的目的。

为达到上述目的，本实用新型的技术方案如下：

一种毛刷式缓冲吸盘，包括支架，所述支架的下方设置为圆体结构，所述支架底端内部设置有气芯结构，所述气芯结构上设置有气孔、凹槽和设置于所述凹槽内的圆弧，所述圆弧处形成真空状，所述支架下方的侧面设置有毛刷，所述毛刷设置有一周，其最底端的端面低于所述气芯结构底端的底面。

优选的，所述气孔位于所述凹槽内，且所述气孔设置有相对设置的两个。

优选的，所述圆弧设置有三个。

通过上述技术方案，本实用新型提供的毛刷式缓冲吸盘，利用气芯结构特有的弧度，使气流在吸盘正下方形成真空，进而托起晶片，吸盘周边植入软硬适宜的毛刷，达到缓冲真空吸取晶片的冲击力，有效的降低破片率和产品不合格率。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍。

图1为本实用新型实施例所公开的一种毛刷式缓冲吸盘的主视结构示意图；

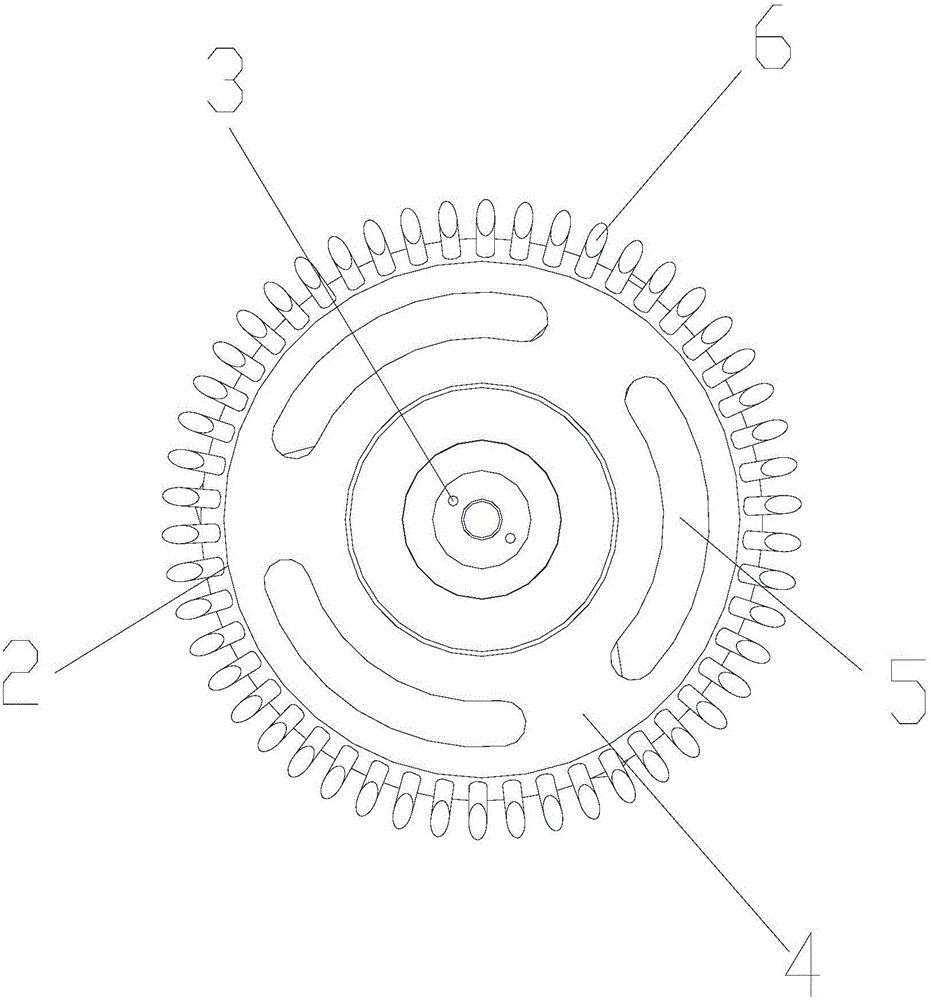

图2为本实用新型实施例所公开的一种毛刷式缓冲吸盘的俯视结构示意图；

图3为本实用新型实施例所公开的一种毛刷式缓冲吸盘的气芯结构的示意图。

图中数字标号表示部件的名称：

1、支架 2、气芯结构

3、气孔 4、凹槽

5、圆弧 6、毛刷

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。

本实用新型提供的一种毛刷式缓冲吸盘，如图1-3所示，包括支架1，支架1的下方设置为圆体结构，支架1底端内部设置有气芯结构2，气芯结构2上设置有气孔3、凹槽4和设置于凹槽4内的圆弧5，气孔3位于凹槽4内，且气孔3设置有相对设置的两个，圆弧5处形成真空状，圆弧5设置有三个；支架1下方的侧面设置有毛刷6，毛刷6设置有一周，其最底端的端面低于气芯结构2底端的底面。

本实用新型公开的一种毛刷式缓冲吸盘，利用气芯结构特有的弧度，使气流在吸盘正下方形成真空，进而托起晶片，吸盘周边植入软硬适宜的毛刷，达到缓冲真空吸取晶片的冲击力，有效的降低破片率和产品不合格率。

对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
