一种机器人设计用浇水挤出装置的制作方法

本实用新型涉及浇水挤出装置技术领域，具体为一种机器人设计用浇水挤出装置。

背景技术：

机器人（Robot）是自动执行工作的机器装置。它既可以接受人类指挥，又可以运行预先编排的程序，也可以根据以人工智能技术制定的原则纲领行动。它的任务是协助或取代人类工作的工作，例如生产业、建筑业，或是危险的工作。机器人是高级整合控制论、机械电子、计算机、材料和仿生学的产物。目前在工业、医学、农业甚至军事等领域中均等有重要用途。

机器人设计用浇水挤出装置的出现大大方便了机器人浇水，但是目前阶段的机器人设计用浇水挤出装置存在诸多的不足之处，例如，安装拆卸比较麻烦，无法将精确控制水流量，水资源浪费严重，无法改变水流喷射状态。

技术实现要素：

本实用新型的目的在于提供一种机器人设计用浇水挤出装置，以解决上述背景技术中提出的安装拆卸比较麻烦，无法将精确控制水流量，水资源浪费严重，无法改变水流喷射状态的问题。

为实现上述目的，本实用新型提供如下技术方案：一种机器人设计用浇水挤出装置，包括避尘盖,所述避尘盖上设置有密码锁，所述避尘盖的下方安装有铰链，且铰链安装在装置的上方，所述装置的左侧安装有固定夹具，所述固定夹具内安装有防滑齿，所述固定夹具的右侧安装有液压装置，所述液压装置的右侧安装有伸缩杆，所述伸缩杆的右侧安装有活塞，所述活塞的右侧设置有储水槽，所述储水槽的下方安装有进水口，所述储水槽的右侧安装有水流量测量计，所述水流量测量计的右侧安装有水流控制器，所述水流控制器的右侧安装有喷头安装口，所述水流控制器内安装有水管。

优选的，所述水流控制器与水管之间安装有收缩内筒。

优选的，所述避尘盖与装置外壳通过铰链转动连接。

优选的，所述储水槽的大小随着活塞的移动变大变小。

与现有技术相比，本实用新型的有益效果是：该一种机器人设计用浇水挤出装置的左侧安装有固定夹具，通过其可以将装置固定在机器人上，安装拆卸都比较方便，且装置是用液压装置控制的活塞来控制水流的进出，操作安全方便，且在装置的右侧安装有水流量测量计，通过其可以测量出精确的水流量，并通过水流控制器，控制水量的进出大小，从而避免了水资源的浪费，且储水槽的大小可以通过活塞控制，大大增大了装置的灵活性。

附图说明

图1为本实用一种机器人设计用浇水挤出装置的结构示意图；

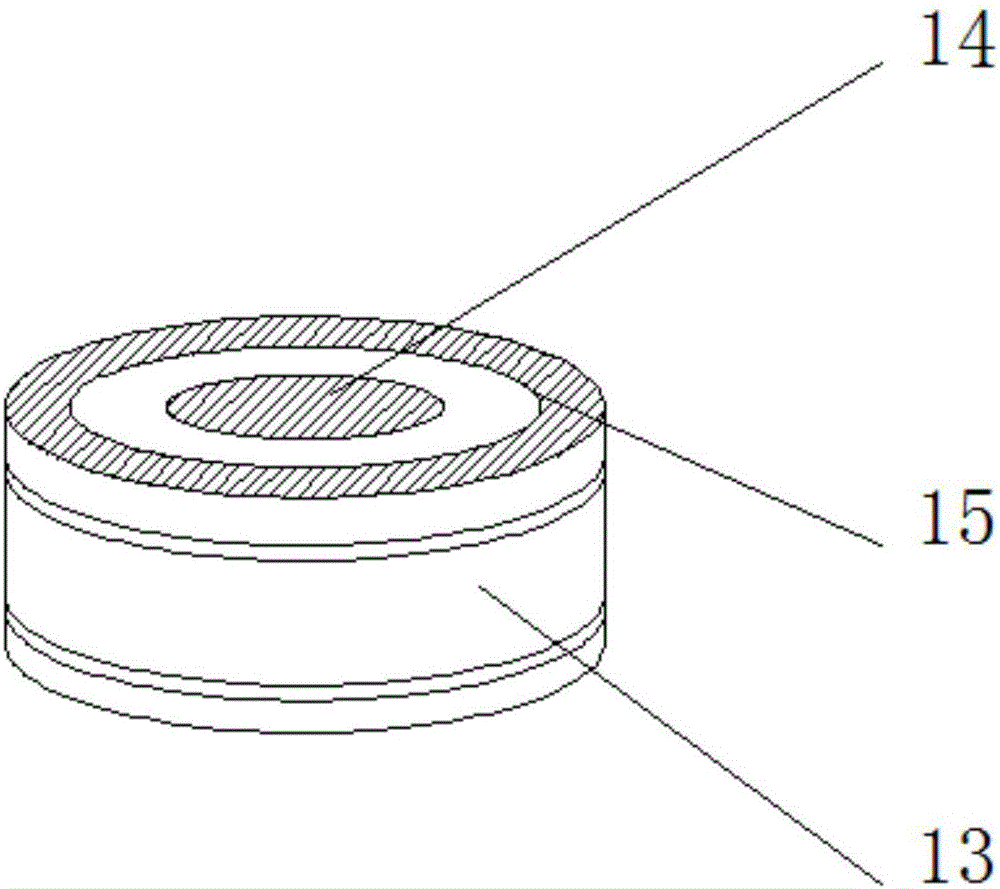

图2为本实用一种机器人设计用浇水挤出装置的水流控制器的结构示意图。

图中：1-避尘盖；2-铰链；3-液压装置；4-固定夹具；5-防滑齿；6-伸缩杆；7-活塞；8-密码锁；9-储水槽；10-水流量测量计；11-进水口；12-喷头安装口；13-水流控制器；14-水管；15-收缩内筒。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1和图2，本实用新型提供的一种实施例：一种机器人设计用浇水挤出装置，包括避尘盖1,避尘盖1上设置有密码锁8，避尘盖1的下方安装有铰链2，且铰链2安装在装置的上方，装置的左侧安装有固定夹具4，固定夹具4内安装有防滑齿5，固定夹具4的右侧安装有液压装置3，液压装置3的右侧安装有伸缩杆6，伸缩杆6的右侧安装有活塞7，活塞7的右侧设置有储水槽9，储水槽9的下方安装有进水口11，储水槽9的右侧安装有水流量测量计10，水流量测量计10的右侧安装有水流控制器13，水流控制器13的右侧安装有喷头安装口12，水流控制器13内安装有水管14，水流控制器13与水管14之间安装有收缩内筒15，避尘盖1与装置外壳通过铰链2转动连接，储水槽9的大小随着活塞7的移动变大变小。

具体使用方式；该设备在使用时，通过液压装置3控制伸缩杆6伸缩，使其收缩到最左侧，通过进水口11向储水槽9内加入到清水，盖上密封盖1，通过固定夹具4将装置固定在机器人上，通过液压装置3控制伸缩杆6身上长，使其带动活塞7向右移动，从而对储水槽9内的水进行挤压，使其将水挤入到水流量测量计10内，通过水流量测量计10检测通过的水流量，并通过水流控制器13的转动，使收缩内筒15变大或缩小，从而控制水流喷出的大小，并将喷头连接在喷头安装口12上。
