一种减振器示功检测夹具的制作方法

本实用新型涉及一种夹具，特别涉及一种应用于减振器示检测过程中的夹具。

背景技术：

汽车悬架系统中由于弹性元件受冲击产生振动，为改善汽车行驶平顺性，悬架中与弹性元件并联安装减振器，其工作原理是当车架(或车身)和车桥间受振动出现相对运动时，减振器内的活塞上下移动，减振器对振动形成阻尼力。

汽车、摩托车等减振器需要进行示功检测，在进行示功检测时，需要通过辅助工具进行夹持装配。但是传统的夹持装置，存在操作过程复杂繁琐，无法反映夹持是否到位的缺点。

技术实现要素：

本实用新型的目的在于提供一种减振器示功检测夹具，其设有干簧管和干簧管磁铁，能够反映夹持是否到位。

本实用新型还有一个目的在于提供一种减振器示功检测夹具，设有采集器并与干簧管电连接，能够记录实验的次数。

为实现上述目的，本实用新型采用如下技术方案，包括：U形支架；以及

插销，其穿过所述U形支架的两侧；

活塞杆接头，其套设在位于所述U形支架两侧之间的所述插销上，用于连接减振器；

干簧管磁铁，其固定所述插销的一端；

干簧管，其固定在与所述干簧管同侧的所述U形支架的一侧，并且其位置和所述干簧管磁铁对应设置。

优选的是，在所述插销的横截面的下端面为直线，在所述U形支架的远离所述干簧管的一侧固定防转挡板，所述防转挡板的上端面与插销下端面相抵接。

优选的是，在所述U形支架的远离所述干簧管的一侧设置可拆卸连接的磁铁安装座，在所述磁铁安装座内嵌有磁铁，所述磁铁的一端与防转挡板相抵接。

优选的是，还包括：

干簧管磁铁安装座，其固定在所述插销的一端，干簧管磁铁固定在所述干簧管磁铁安装座上；

干簧管安装座，其固定在与所述干簧管同侧的所述U形支架的一侧，所述干簧管固定在所述干簧管安装座上；

其中，所述干簧管安装座和干簧管磁铁安装座都由尼龙材料制成。

优选的是，还包括：

拉手，其可拆卸地设置在所述插销的另一端。

优选的是，还包括：

采集器，其与所述干簧管电连接，用于记录进行实验的次数。

优选的是，在所述干簧管安装座和干簧管磁铁安装座分别设有锁紧螺栓。

优选的是，在所述支架上部设有用于连接力传感器的接口。

用新型的有益效果是：1、设有干簧管和干簧管磁铁，能够反映夹持是否到位；2、设有采集器并与干簧管电连接，能够记录实验的次数。

附图说明

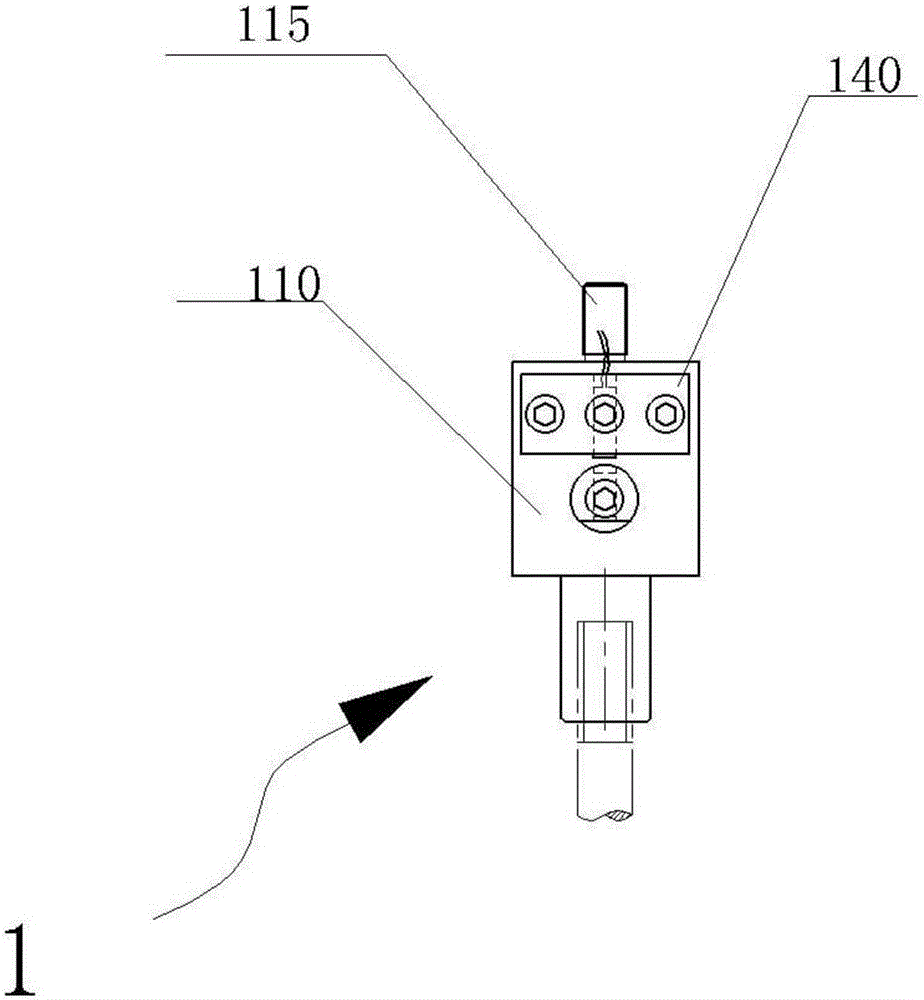

图1是本实用新型一种减振器示功检测夹具的主视图；

图2是本实用新型一种减振器示功检测夹具的左视图；

图3是本实用新型一种减振器示功检测夹具的俯视图；

图4是本实用新型中插销的主视图；

图5是本实用新型中插销的左视图；

图6是本实用新型中支架的主视图；

图7是本实用新型中支架的左视图。

具体实施方式

下面结合附图对实用新型做进一步的详细说明，以令本领域技术人员参照说明书文字能够据以实施。

应当理解，本文所使用的诸如“具有”、“包含”以及“包括”术语并不排除一个或多个其它元件或其组合的存在或添加。

图1-7所示，本实用新型的一种实现形式，U形支架110，由金属材料制成。在所述U形支架的两侧上分别设有供插销130穿过的插销安装孔114。

插销130由金属材料制成，插销130穿过所述U形支架110的两侧；用于将活塞杆接头120与支架110可拆卸连接。

活塞杆接头120套设在位于所述U形支架110两侧之间的所述插销130上，用于连接减振器；作为一种优选，在所述活塞杆接头120的下端设有减振器活塞杆槽，减振器活塞杆槽与所述减振器的活塞杆相匹配。

干簧管磁铁151固定所述插销130的一端；作为一种优选，所述干簧管磁铁151通过干簧管磁铁安装座150固定在所述插销130的一端。

干簧管141固定在与所述干簧管同侧的所述U形支架110的一侧，并且其位置和所述干簧管磁铁151对应设置。作为一种优选，干簧管141通过干簧管安装座140固定在所述U形支架110上。

在使用过程中，先将减振器活塞杆的上端与活塞杆接头120相连接，再将活塞杆接头120的上端插入U形支架110之间，再用插销130将U形支架110和活塞杆接头120连接。当干簧管磁铁151正对干簧管141时，干簧管141在干簧管磁铁151磁场的作用下，干簧管141得电并输出电信号提示安装到位。

在另一个实施例中，在所述插销130的横截面的下端面为直线，在所述U形支架110的远离所述干簧管141的一侧固定防转挡板160，所述防转挡板160的上端面与插销下端面相抵接。

在另一个实施例中，在所述U形支架110的远离所述干簧管141的一侧设置可拆卸连接的磁铁安装座170，在所述磁铁安装座170内嵌有磁铁171，所述磁铁171的一端与防转挡板160相抵接。

在另一个实施例中，还包括：干簧管磁铁安装座150，干簧管磁铁安装座150固定在所述插销130的一端，干簧管磁铁151固定在所述干簧管磁铁安装座150上；干簧管安装座140固定在与所述干簧管141同侧的所述U形支架110的一侧，所述干簧管141固定在所述干簧管安装座140上；其中，所述干簧管安装座140和干簧管磁铁安装座150都由尼龙材料制成。

在另一个实施例中，还包括：拉手180。拉手180由金属材料制成，拉手180的末端设有圆环结构。拉手180可拆卸地设置在所述磁铁安装座170的右侧。

在另一个实施例中，还包括：采集器。采集器与所述干簧管141电连接，干簧管141每得电一次，干簧管141就向所述采集器发出电信号，采集器用于记录接收到电信号的次数，进而记录实验的次数。

在另一个实施例中，在所述干簧管安装座140和干簧管磁铁安装座150的右侧分别设有锁紧螺栓142和锁紧螺栓152。锁紧螺栓142和锁紧螺栓152的末端分别与所述干簧管141和干簧管磁铁151向抵接。

在另一个实施例中，在所述支架100的上部设有用于连接力传感器的接口115。

如上所述本实用新型一种减振器示功检测夹具1，设有干簧管141和干簧管磁铁151，能够反映夹持是否到位；设有采集器并与干簧管141电连接，能够记录实验的次数。

尽管本实用新型的实施方案已公开如上，但其并不仅仅限于说明书和实施方式中所列运用，它完全可以被适用于各种适合本实用新型的领域，对于熟悉本领域的人员而言，可容易地实现另外的修改，因此在不背离权利要求及等同范围所限定的一般概念下，本实用新型并不限于特定的细节和这里示出与描述的图例。
