一种布料加工裁剪台的制作方法

本实用新型涉及裁剪台技术领域，具体为一种布料加工裁剪台。

背景技术：

自动裁剪机适用于女装、时装、制服、西服、牛仔服等运动服、针织服、汽车座椅、内饰件和家俱等。设备静音设计，降低工作环境噪音；集中(室外)排气，减少灰尘，改善生产环境；设备配有自我诊断功能(发生故障时，屏幕自动提示)；设备有七种吸附力度可供选择，满足不同裁剪要求，节约电力；即使布料送入的角度是倾斜，控制软件也能自动补正角度进行裁剪；剪口有四种形状可供选择；裁剪可无限量续料，可边裁剪边做准备工作，节约时间，极大提高工作效率；可任意选择裁剪点，裁刀上下往复式运动，可满足各种形状线条的裁剪，尤其擅长裁剪弧线。

布料加工裁剪台的出现大大方便了布料的加工，但是目前阶段的布料加工裁剪台存在诸多的不足之处，例如，无法将整个裁剪过程进行精密控制，无法裁剪不同形状不同大小的布料。

技术实现要素：

本实用新型的目的在于提供一种布料加工裁剪台，以解决上述背景技术中提出的无法将整个裁剪过程进行精密控制，无法裁剪不同形状不同大小的布料的问题。

为实现上述目的，本实用新型提供如下技术方案：一种布料加工裁剪台，包括裁剪台面和通风口，所述裁剪台面的内侧设置有传送带，所述裁剪台面的上方设置有多功能控制装置，所述多功能控制装置的顶端设置有加气口，所述多功能控制装置的中间位置安装有传感器，所述多功能控制装置的底部安装有在固定腿，所述多功能控制装置的后方设置有分隔板，所述分隔板的内侧设置有液压装置，所述液压装置的下方设置有伸缩板，所述伸缩板上设置有同步感应器，所述伸缩板的下方设置有活口连接卡，所述活口连接卡的下方安装有裁剪刀具，所述裁剪台面的下方设置有保护壳，所述通风口安装在保护壳上，且通风口和分隔板垂直设置。

优选的，所述保护壳为长方体结构。

优选的，所述多功能控制装置共设置有四个，且四个多功能控制装置分别安装在裁剪台面的上方的前方。

优选的，所述分隔板共设置有四个，且四个分隔板之间的距离相等。

与现有技术相比，本实用新型的有益效果是：该一种布料加工裁剪台的上方设置有等距离的分隔板，可以将布料进行的大小进行固定，且在分隔板的前方设置有多功能控制装置，通过其可以控制液压装置，同时也可以机械的控制分隔板之间的距离，且可以向液压装置内加气，操作安全方便，通过其上方的传感器和伸缩板上的同步感应器，可以控制裁剪刀具对布料进行精密的裁剪，距离，大小均可控制，提高了裁剪的质量，且在伸缩板的下方设置有活口连接卡，通过用其来更换裁剪刀具，使装置适应于多种形状的布料的裁剪，也可裁剪出多种形状，大大增大了布料的多样性。

附图说明

图1为本实用一种布料加工裁剪台的结构示意图；

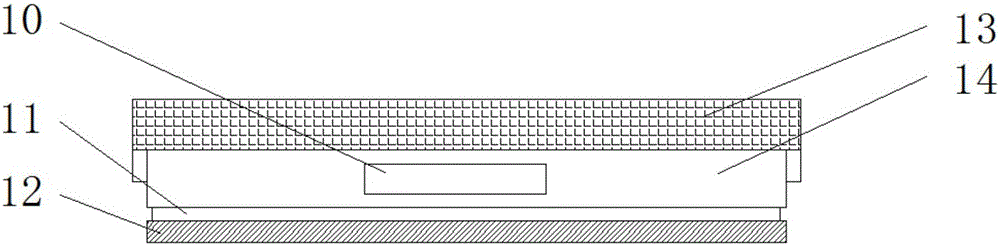

图2为本实用一种布料加工裁剪台的液压装置的内结构示意图。

图中：1-加气口；2-传送带；3-裁剪台面；4-保护壳；5-通风口；6-分隔板；7-多功能控制装置；8-传感器；9-固定腿；10-同步感应器；11-活口连接卡；12-裁剪刀具；13-液压装置；14-伸缩板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1和图2，本实用新型提供的一种实施例：一种布料加工裁剪台，包括裁剪台面3和通风口5，裁剪台面3的内侧设置有传送带2，裁剪台面3的上方设置有多功能控制装置7，多功能控制装置7的顶端设置有加气口1，多功能控制装置的中间位置安装有传感器8，多功能控制装置7的底部安装有在固定腿9，多功能控制装置7的后方设置有分隔板6，分隔板6的内侧设置有液压装置13，液压装置13的下方设置有伸缩板14，伸缩板14上设置有同步感应器10，伸缩板14的下方设置有活口连接卡11，活口连接卡11的下方安装有裁剪刀具12，裁剪台面3的下方设置有保护壳4，通风口5安装在保护壳4上，且通风口5和分隔板6垂直设置，保护壳4为长方体结构，多功能控制装置7共设置有四个，且四个多功能控制装置7分别安装在裁剪台面3的上方的前方，分隔板6共设置有四个，且四个分隔板6之间的距离相等。

具体使用方式；该设备在使用时，通过传送带2将布料传输至裁剪台面3的内侧的裁剪刀具12的下方，通过多功能控制装置7调节分隔板6之间的距离，并控制液压装置13在同步感应器10的作用，同时控制伸缩板14伸缩，从而控制裁剪刀具12对布料进行裁剪，通过活口连接卡11可以更换裁剪刀具12的样式，裁剪后的布料由传送带2传送出去。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
