一种手持式四脚螺丝机的制作方法

本实用新型涉及螺丝机，具体是一种手持式四脚螺丝机。

背景技术：

一般手持式的螺丝机在拧螺丝的过程中只有一个支撑点，该支撑点是螺丝机与螺丝接触的点，如果持有螺丝机的工作人员施力不恰当，螺丝机的连接头会从螺丝的被拧的槽口中跳出，非常的危险，同时跳出后的连接头会继续转动，对需要拧螺丝的部件产生损伤，降低了部件的出产质量，而且螺丝有可能会被拧花，影响螺丝以后的拧动操作。

技术实现要素：

针对现有技术中存在的不足，本实用新型的目的是在于提供一种手持式四脚螺丝机，其结构简单稳定，功能实用，操作方便，安全可靠。

为实现上述目的，本实用新型通过以下技术方案予以实现：

一种手持式四脚螺丝机，包括主体、手柄、电动机、电源和减速机，电源设在主体内，手柄上设有电源按钮，主体上连接有两个手柄，主体通过固定座连接有电动机，电动机通过转轴与减速机相连接，转轴通过连接件连接有快速接头，快速接头上套有铜套和外套，外套与减速机相连接，主体内设有四个滑动室，滑动室通过弹簧连接有滑动板，滑动板上连接有支撑杆，支撑杆上连接有支撑脚，支撑脚底部连接有橡胶层。

进一步，所述主体上连接有盖板，盖板上至少设有九个散热孔。

进一步，所述散热孔均匀分布在盖板上。

进一步，盖板是可拆卸的。

进一步，四个所述滑动室分别设在主体的四个角上。

进一步，所述主体上设有进油口，进油口上连接有油箱，油箱上通过输油管与进油件相连接，输油管上连接有控制阀，进油件上连接有输油圈，输油圈底部连接油刷。

进一步，所述进油件与输油圈之间设有油网。

进一步，所述油刷的界面呈倒V形。

综上所述，本实用新型的有益效果是：本实用新型结构简单稳定，操作方便，功能实用，固定效果好，安全可靠，不易产生拧花的现象，保证了工作的效率以及螺丝的使用寿命。

附图说明

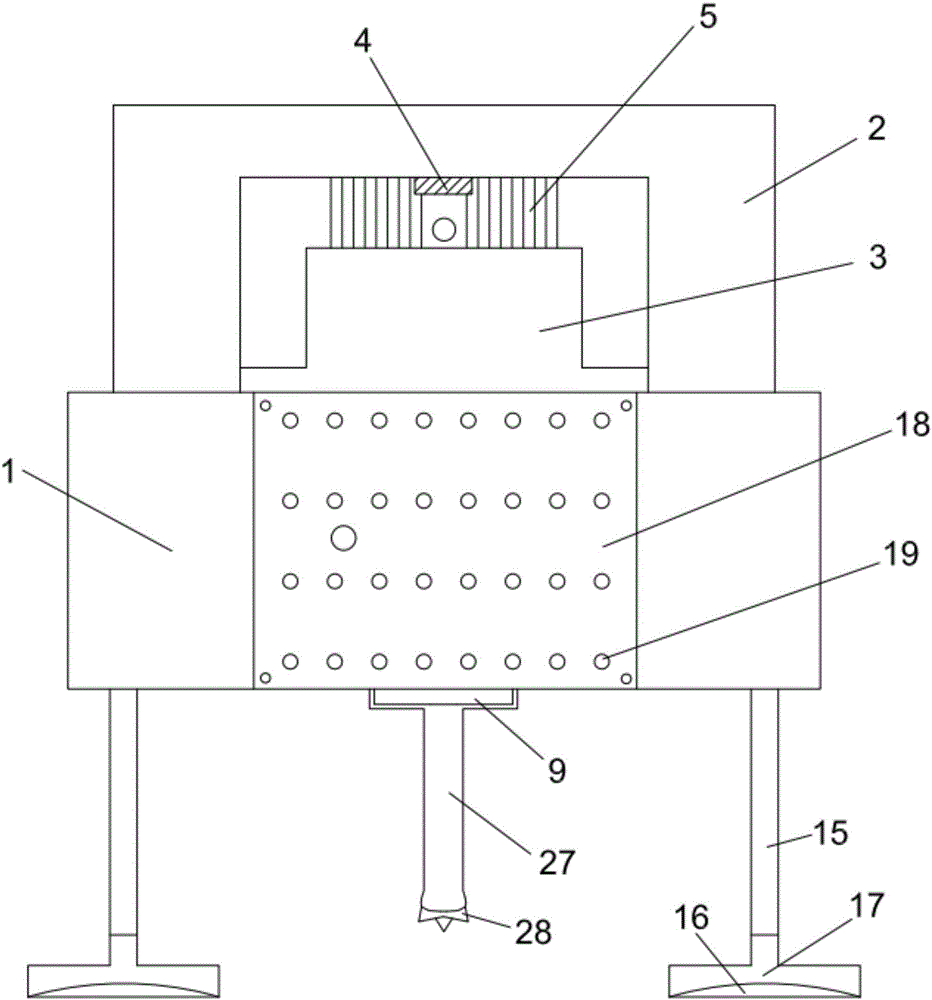

图1是本实用新型实施例的结构示意图；

图2是本实用新型实施例的侧视图；

图3是本实用新型实施例的正视图；

图中，1、主体，2、手柄，3、固定座，4、电源按钮，5、电动机，6、减速机,7、转轴，8、连接件，9、外套，10、铜套，11、快速接头，12、滑动室,13、弹簧，14、电源，15、支撑杆，16、支撑脚，17、橡胶层，18、盖板，19、散热孔，20、进油口，21、油箱，22、滑动板，23、输油管，24、控制阀，25、进油件，26、油网，27、输油圈，28、油刷。

具体实施方式

下面将结合附图以及具体实施方式对本实用新型作进一步的说明：

如图1至图3所示，一种手持式四脚螺丝机，包括主体1、手柄2、电动机5、电源14和减速机6，电源14设在主体1内，手柄2上设有电源按钮4，主体1上连接有两个手柄2，主体1通过固定座3连接有电动机5，电动机5通过转轴7与减速机6相连接，转轴7通过连接件8连接有快速接头11，快速接头11上套有铜套10和外套9，外套9与减速机6相连接，主体1内四个角上各设有一个滑动室12，滑动室12通过弹簧13连接有滑动板22，滑动板22上连接有支撑杆15，支撑杆15上连接有支撑脚16，支撑脚16底部连接有橡胶层17，主体1上连接有盖板18，盖板18上至少均匀设有九个散热孔19，主体1上设有进油口20，进油口20上连接有油箱21，油箱21上通过输油管23与进油件25相连接，输油管23上连接有控制阀24，进油件25上连接有输油圈27，进油件25与输油圈27之间设有油网26，输油圈27底部连接油刷28。

进一步，盖板18是可拆卸的。

进一步，所述油刷28的界面呈倒V形。

该装置的工作原理是：通过进油口20箱油箱21内加油，加好后，打开控制阀24和电源按钮4，通过两个手柄2将快速接头11对准螺丝的接口凹槽，向着螺丝需要拧紧的方向压，支撑脚16上的橡胶层17会与需要拧螺丝的物件的表面接触，弹簧13受到压力，主体1下移，使得快速接头11与螺丝的接口凹槽的接触不断加深，在电动机5与减速机6共同作用下，转轴7通过连接件8带动快速接头11转到，从而达到锁紧螺丝的目的，同时油通过输油管23、进油件25、输油圈27到达油刷28上，油刷28会在螺丝的表面刷上有，避免螺丝与空气直接接触，增强螺丝的使用寿命，锁紧完成后，泄去大部分压力，主体1会在弹簧13的作用下上移，使得快速接头11与螺丝分开，待快速接头11与螺丝分开完全分开后，手对手柄2施力，将该装置移动到下一个需要进行该操作的点即可。

该装置结构简单稳定，操作方便，功能实用，保证了螺丝的使用寿命；该装置上个通过弹簧13、滑动板22、支撑杆15、支撑脚16以及橡胶层17的共同作用，为锁紧螺丝提供了安全稳定的环境，保证了工作效率，使得该装置更加的安全可靠，同时避免人力操作是由于手抖而造成的快速接头11移位，影响拧动螺丝的效果，避免螺丝被拧花，保证以后螺丝的再次拧动的效果；该装置中增加了油箱21、输油管23、进油件25、控制阀24、输油圈27以及油刷28，能够在拧动螺丝的同时对螺丝的表面进行刷油的操作，避免螺丝与空气的直接接触氧化，保证螺丝的使用寿命，而在进油件25与输油圈27之间设油网26，能够使得油在进入输油圈27时分布的更均匀，保证刷油的效果，油刷28的界面呈倒V形，能够更好的保证油刷28将螺丝表面均刷上油，使得刷油的效果更加可靠。

对于本领域的技术人员来说，可根据以上技术方案以及构思，做出其他各种相应的改变以及变形，而所有的这些改变和变形都应该属于本实用新型权利要求的保护范围之内。
