一种新型锁具离合器的制作方法

本实用新型涉及一种锁具结构，特别涉及一种新型锁具离合器。

背景技术：

目前市相类似的锁具离合器，结构复杂导致其成品整体体积较大，使得其无法在较小锁体上使用；在实际应用方面存在极大局限性，不利于实际生产利益的最大化。

技术实现要素：

针对现有锁具离合器结构的缺点，本实用新型提供一种新型的新型锁具离合器。

为了实现上述目的，本实用新型所采取的技术方案是：

一种新型锁具离合器，包括离合下外壳、离合推板、离合上外壳，所述的离合下外壳与离合上外壳所构成的壳体内设置有离合推板，离合推板通过离合挑簧与离合蜗杆一端相连接，离合蜗杆另一端与直流电机输出端相连接；其中，离合蜗杆、直流电机均设置于离合下外壳与离合上外壳所构成壳体内部相对应的槽位内；

所述的离合推板前后两端分别设置有后端滑动结构、前端滑动结构，同时，后端滑动结构与前端滑动结构均设置于离合下外壳与离合上外壳所构成壳体的内部滑动槽内，离合推板顶部拨片设置于壳体外侧；此外，前端滑动结构上设置有限位结构；

所述的离合挑簧中部活动设置于离合下外壳设置的固定柱结构 上，同时，离合挑簧一端设置于离合推板前端设置的前端滑动结构的凹槽内，离合挑簧另一端与离合蜗杆一端通过相切方式活动连接；其中，离合挑簧整体设置于离合下外壳与离合上外壳所构成壳体内部相对应的槽位内。

本实用新型的有益效果：本装置结构简单，生产成本低；本专利装置通过简化锁具离合器内部，大大减小其成品体积，进而使得其适用于较小锁体结构的锁具，有效增大其适用范围，提高产品利用率，最大化提高生产企业效益。

附图说明

图1，本实用新型结构爆炸示意图。

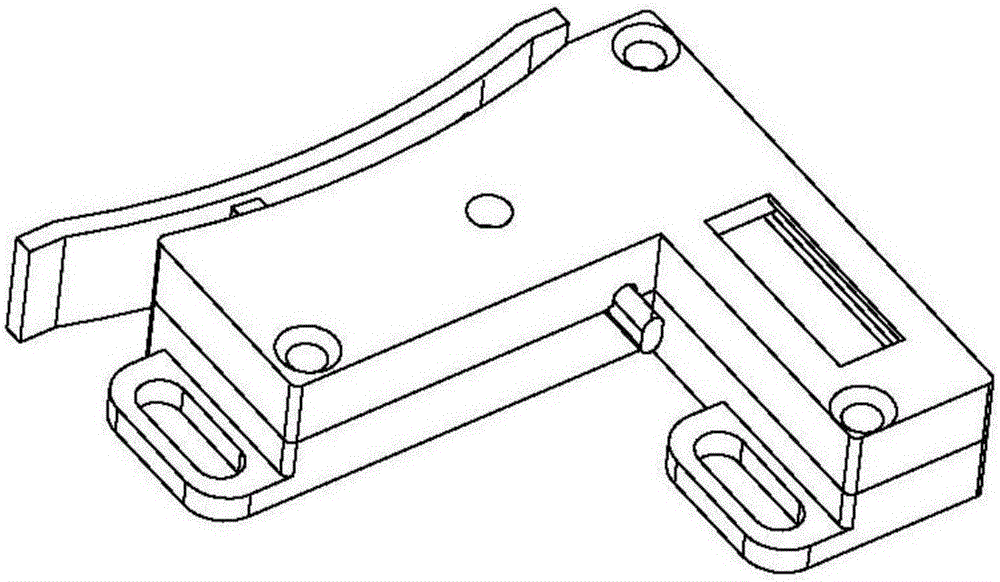

图2，本实用新型结构整体轴测示意图。

具体实施方式

一种新型锁具离合器，如图1所示，包括离合下外壳1、离合推板2、离合上外壳3，所述的离合下外壳1与离合上外壳3所构成的壳体内设置有离合推板2，离合推板2通过离合挑簧4与离合蜗杆5一端相连接，离合蜗杆5另一端与直流电机6输出端相连接；其中，离合蜗杆5、直流电机6均设置于离合下外壳1与离合上外壳3所构成壳体内部相对应的槽位内。在专利实际实施过程中，如图1、图2所示，首先，所述的离合推板2前后两端分别设置有后端滑动结构7、前端滑动结构8，同时，后端滑动结构7与前端滑动结构8均设置于离合下外壳1与离合上外壳3所构成壳体的内部滑动槽内，离合推板2顶部拨片设置于壳体外侧；此外，前端滑动结构8上设置有限位结 构，限位结构有效确保后端滑动结构7、前端滑动结构8均在壳体内进行滑动；其次，如图1所示，所述的离合挑簧4中部活动设置于离合下外壳1设置的固定柱结构9上，同时，离合挑簧4一端设置于离合推板2前端设置的前端滑动结构8的凹槽内，离合挑簧4另一端与离合蜗杆5一端通过相切方式活动连接；其中，离合挑簧4整体设置于离合下外壳1与离合上外壳3所构成壳体内部相对应的槽位内，通过离合挑簧4固定在固定柱结构9上后，固定柱结构9起到杠杆支点作用，进而起到拨动离合推板2的作用。本专利在实际使用过程中，如图1、图2所示，首先，给直流电机6加正向电压使得其顺时针运转，进而带动离合蜗杆5顺时针运转拨动离合挑簧4下拉，离合挑簧4通过杠杆原理进而拨动前端滑动结构8并最终带拨动离合推板2，使得拨动离合推板2通过变形方式推出，即实现离合推出；其次，当给直流电机6加反向电压并使其逆时针运转后，离合蜗杆5逆时针运转拨动离合挑簧4上拉，离合挑簧4通过杠杆原理进而拨动前端滑动结构8并最终带拨动离合推板2，使得拨动离合推板2通过变形方式收回，即实现离合收回。

本领域内普通的技术人员的简单更改和替换都是本实用新型的保护范围之内。
