一种带有夹具的切割机的制作方法

本实用新型涉及切割机技术领域，具体为一种带有夹具的切割机。

背景技术：

随着现代机械加工业的发展，对切割的精度、质量要求不断提高，切割机的质量也在提升，此外，还要求切割机能够满足对多种材料的切割。本实用新型结构简单，易操作，同时设有夹具，可对将要切割物体起到很好的固定作用，同时通过跟换切割刀片可满足对不同材料的切割。

技术实现要素：

本实用新型的目的在于提供一种带有夹具的切割机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种带有夹具的切割机，包括底座，底座的上端固定焊接有固定块和第二夹块，所述固定块的内部螺纹连接有摇把，所述摇把与第一夹块的左侧螺纹连接，所述底座的上端右侧固定焊接有固定支架，所述固定支架通过销钉与保护壳活动连接，所述保护壳的外壁安装有电动机，所述电动机与切割刀片固定连接，所述保护壳的左侧外壁焊接有把手，所述把手的外表面设有开关按钮。

优选的，所述第一夹块的右侧焊接有防滑齿，所述第二夹块的左侧焊接有防滑齿。

优选的，所述固定支架通过销钉活动连接有保护壳，所述销钉的外侧套接有卡簧，所述卡簧位于保护壳的内腔，所述底座为L型。

与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，价格便宜，操作容易，使用寿命长，适用范围广，同时通过摇把可对将要切割的材料起到很好的固定作用，防止物体滑动脱落，节省体力，通过对切割刀片的替换，可满足对不同材料的切割，为了使物体夹紧后，不出现上下位移的情况，通过第一夹块的右侧焊接有防滑齿，所述第二夹块的左侧焊接有防滑齿，其中防滑齿起到很好的的防滑作用，可以在上下方向固定物体，提高切割品质，切割机在运行过程中，由于切割刀片快速转动，人员操作时易发生安全事故，固定支架通过销钉活动连接有保护壳，其中保护壳将切割刀片完全覆盖，很好的保护了操作者的安全，同时销钉的外侧套接有卡簧，所述卡簧位于保护壳的内腔，这样在切割之后，可在卡簧的弹力作用下，切割机自动复位，方便下次重复切割动作，节省时间。

附图说明

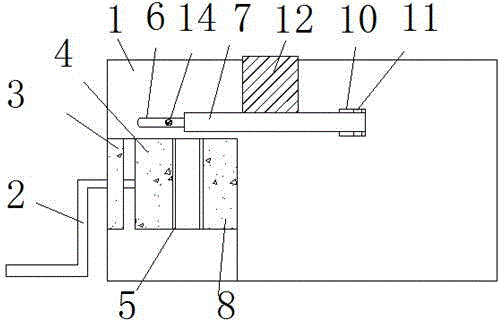

图1为本实用新型结构示意图；

图2为本实用新型部分俯视结构示意图；

图3为本实用新型销钉结构示意图。

图中：1底座、2摇把、3固定块、4第一夹块、5防滑齿、6把手、7保护壳、8第二夹块、9切割刀片、10固定支架、11销钉、12电动机、13卡簧、14开关按钮。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种带有夹具的切割机，包括底座1，所述底座1的上端固定焊接有固定块3和第二夹块8，所述固定块3的内部螺纹连接有摇把2，所述摇把2与第一夹块4的左侧螺纹连接，所述底座1的上端右侧固定焊接有固定支架10，所述固定支架10通过销钉11与保护壳7活动连接，所述保护壳7的外壁安装有电动机12，所述电动机12与切割刀片9固定连接，所述保护壳7的左侧外壁焊接有把手6，所述把手6的外表面设有开关按钮14。

进一步的，所述第一夹块4的右侧焊接有防滑齿5，所述第二夹块8的左侧焊接有防滑齿5，为了使物体夹紧后，不出现上下位移的情况，通过第一夹块4的右侧焊接有防滑齿5，所述第二夹块8的左侧焊接有防滑齿5，其中防滑齿5起到很好的的防滑作用，可以在上下方向固定物体，提高切割品质。

进一步的，所述固定支架10通过销钉11活动连接有保护壳7，所述销钉11的外侧套接有卡簧13，所述卡簧13位于保护壳7的内腔，所述底座1为L型，切割机在运行过程中，由于切割刀片9快速转动，人员操作时易发生安全事故，固定支架10通过销钉11活动连接有保护壳7，其中保护壳7将切割刀片9完全覆盖，很好的保护了操作者的安全，同时销钉11的外侧套接有卡簧13，所述卡簧13位于保护壳7的内腔，这样在切割之后，可在卡簧13的弹力作用下，切割机自动复位，方便下次重复切割动作，节省时间。

具体的，使用时，将需要切割的物体放置在第一夹块4和第二夹块8之间，通过摇动摇把2使第一夹块4向右水平移动，这样直到物体被第一夹块4和第二夹块8夹紧后停止摇动摇把2，其中防滑齿5可以防止物体在上下方向移动，等到物体夹紧后，按下把手6上设有的开关按钮14，使电动机12带动切割刀片9转动，再将把手6向下按压，直到切割刀片9完成对物体的切割后，松开开关按钮14，等到电动机12完全静止后完成整个切割过程。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
