一种带有升降式行走机构的擦玻璃机器人的制作方法

本实用新型属于窗玻璃清洁器具技术领域，具体涉及一种带有升降式行走机构的擦玻璃机器人。

背景技术：

在日常生活中，人们用抹布擦拭室内玻璃；但对于户外玻璃，尤其是高层建筑，人若站在窗外擦洗玻璃，操作过程既不安全又不易擦全、擦净。现在已有一种双面擦窗器，通过将两个带磁铁的擦玻璃器夹住待擦拭的玻璃，当室内的擦玻璃器工作时，外面的擦玻璃器由于磁性作用跟随室内的擦玻璃器移动，可以实现玻璃内外两面的同时擦洗，但这种双面擦窗器大多是手动的，操作费力，且擦窗过程的随意性大，会造成某些区域擦过多遍、某些区域漏擦的问题。而目前的自动双面擦窗器，即擦玻璃机器人，依靠驱动电机的正反转在玻璃表面前进或后退，依靠驱动电机的差速实现转向，换向不够灵活，使其运动路径大受限制，造成某些区域重复擦拭，不利于擦窗效率的提高；对于面积较大而需要擦拭的区域却只有一小部分的玻璃，以及玻璃的直角区域，其缺陷更为明显。

技术实现要素：

本实用新型所要解决的技术问题在于针对上述现有技术中的不足，提供一种设计新颖、结构紧凑合理、使用操作便捷、实用性强、便于推广使用的带有升降式行走机构的擦玻璃机器人。

为解决上述技术问题，本实用新型采用的技术方案是：一种带有升降式行走机构的擦玻璃机器人，其特征在于：包括用于分别设置在玻璃内侧和玻璃外侧且相互配合的主动部和从动部，以及用于安全防护并用于为主动部和从动部供电的安全电源兼用线；

所述主动部包括主动部底板和固定连接在主动部底板顶部的主动部外壳，以及第一主动轮组、第二主动轮组、主动部升降单元、主动部传感单元、主动部控制器和主动部能量源，所述主动部底板的底面上固定连接有主动部抹布和主动部磁块；所述第一主动轮组包括第一主动支撑板以及分别固定连接在第一主动支撑板上两端的第一电机和第二电机，所述第一电机的输出轴上固定连接有第一主动轮，所述第二电机的输出轴上固定连接有第二主动轮，所述第一主动支撑板、第一电机和第二电机均设置在主动部外壳内，所述第一主动轮和第二主动轮外露在主动部外壳外；所述第二主动轮组包括第二主动支撑板以及分别固定连接在第二主动支撑板上两端的第三电机和第四电机，所述第二主动支撑板位于第一主动支撑板的上方且与第一主动支撑板十字交叉设置，所述第三电机的输出轴上固定连接有第三主动轮，所述第四电机的输出轴上固定连接有第四主动轮，所述第二主动支撑板、第三电机和第四电机均设置在主动部外壳内，所述第三主动轮和第四主动轮外露在主动部外壳外；所述主动部升降单元包括固定连接在主动部底板上的主动部线圈架以及安装在主动部线圈架上的主动部电磁线圈、主动部第一弹簧和主动部第二弹簧，所述主动部第一弹簧的一端顶在主动部电磁线圈下部，所述主动部第一弹簧的另一端顶在第一主动支撑板的顶部，所述主动部第二弹簧的一端顶在主动部电磁线圈上部，所述主动部第二弹簧的另一端顶在第二主动支撑板的底部；所述主动部传感单元包括主动部压力传感器、主动部转速传感器和用于对主动部的倾角进行检测的主动部倾角传感器，所述主动部压力传感器的数量为八个，所述主动部外壳底部四个角的两侧侧面各设置有一个主动部压力传感器，所述主动部转速传感器的数量为四个，第一电机、第二电机、第三电机和第四电机上各设置有一个主动部转速传感器，所述主动部倾角传感器设置在主动部底板底部中间位置处；所述主动部压力传感器、主动部转速传感器和主动部倾角传感器均与主动部控制器的输入端连接，所述第一电机、第二电机、第三电机和第四电机均与主动部控制器的输出端连接，所述主动部控制器的输出端还接有用于接通或断开主动部能量源为主动部电磁线圈供电的供电回路的主动部继电器；

所述从动部包括从动部底板和固定连接在从动部底板顶部的从动部外壳，以及第一从动轮组、第二从动轮组、从动部升降单元、从动部传感单元、从动部控制器、从动部能量源和磁力调整装置，所述从动部底板的底面上固定连接有从动部抹布；所述第一从动轮组包括第一从动支撑板、通过第一从动轴转动连接在第一从动支撑板一端外部的第一从动轮和通过第二转动轴连接在第一从动支撑板另一端外部的第二从动轮，所述第一从动支撑板设置在从动部外壳内，所述第一从动轮和第二从动轮外露在从动部外壳外；所述第二从动轮组包括第二从动支撑板、通过第三从动轴转动连接在第二从动支撑板一端外部的第三从动轮和通过第四从动轴连接在第二从动支撑板另一端外部的第四从动轮，所述第二从动支撑板位于第一从动支撑板的上方且与第一从动支撑板十字交叉设置，所述第二从动支撑板设置在从动部外壳内，所述第三从动轮和第四从动轮外露在从动部外壳外；所述从动部升降单元包括固定连接在从动部底板上的从动部线圈架以及安装在从动部线圈架上的从动部电磁线圈、从动部第一弹簧和从动部第二弹簧，所述从动部第一弹簧的一端顶在从动部电磁线圈下部，所述从动部第一弹簧的另一端顶在第一从动支撑板的顶部，所述从动部第二弹簧的一端顶在从动部电磁线圈上部，所述从动部第二弹簧的另一端顶在第二从动支撑板的底部；所述从动部传感单元包括从动部压力传感器、从动部转速传感器和用于对从动部的倾角进行检测的从动部倾角传感器，所述从动部压力传感器的数量为八个，所述从动部外壳底部四个角的两侧侧面各设置有一个从动部压力传感器，所述从动部转速传感器的数量为四个，所述第一从动轴、第二从动轴、第三从动轴和第四从动轴上各设置有一个从动部转速传感器，所述从动部倾角传感器设置在从动部底板底部中间位置处；所述从动部压力传感器、从动部转速传感器和从动部倾角传感器均与从动部控制器的输入端连接，所述从动部控制器的输出端还接有用于接通或断开从动部能量源为从动部电磁线圈供电的供电回路的从动部继电器；所述磁力调整装置包括架设在从动部线圈架外部的磁力调整支架，所述磁力调整支架顶部螺纹连接有与从动部外壳螺纹连接且伸出从动部外壳顶部外的磁力调整旋钮，所述磁力调整支架底部固定连接有伸出从动部外壳底部外的从动部磁块。

上述的一种带有升降式行走机构的擦玻璃机器人，其特征在于：所述主动部能量源为充电电池，所述主动部传感单元包括用于对充电电池的电量进行检测的主动部电量检测电路，所述主动部电量检测电路设置在主动部能量源的顶部；所述从动部能量源为充电电池，所述从动部传感单元包括用于对充电电池的电量进行检测的从动部电量检测电路，所述从动部电量检测电路设置在从动部能量源的顶部。

上述的一种带有升降式行走机构的擦玻璃机器人，其特征在于：所述主动部磁块的数量为4～20块，所述从动部磁块与主动部磁块的数量相等且安装位置一一对应。

上述的一种带有升降式行走机构的擦玻璃机器人，其特征在于：所述主动部抹布的数量和从动部抹布的数量均为一块或多块。

上述的一种带有升降式行走机构的擦玻璃机器人，其特征在于：所述主动部控制器包括主动部微控制器模块和与主动部微控制器模块相接的主动部通信模块，所述主动部微控制器模块的输出端接有电机驱动模块和主动部报警模块，所述主动部压力传感器、主动部转速传感器和主动部倾角传感器均与主动部微控制器模块的输入端连接，所述主动部继电器与主动部微控制器模块的输出端连接，所述第一电机、第二电机、第三电机和第四电机均与电机驱动模块的输出端连接；所述从动部控制器包括从动部微控制器模块和与从动部微控制器模块相接且用于与主动部通信模块通信的从动部通信模块，所述从动部微控制器模块的输出端接有从动部报警模块，所述从动部压力传感器、从动部转速传感器和从动部倾角传感器均与从动部微控制器模块的输入端连接，所述从动部继电器和从动部电量指示灯均与从动部微控制器模块的输出端连接。

上述的一种带有升降式行走机构的擦玻璃机器人，其特征在于：所述主动部通信模块和从动部通信模块均为红外通信模块、无线电通信模块或蓝牙通信模块。

本实用新型与现有技术相比具有以下优点：

1、本实用新型的设计新颖，结构简单，布局紧凑合理，加工制作方便。

2、本实用新型可以实现擦玻璃机器人在窗户边框处的90°转向，大大提高擦玻璃机器人的行走灵活性，有助于优化机器人的运动轨迹，可以使擦玻璃机器人顺利完成对直角区域的清洁，提高清洁效率。

3、本实用新型可自动完成玻璃的擦洗工作，智能化程度高，实现均匀擦拭玻璃，没有漏擦现象，也避免了大面积重复擦拭，可以减轻劳动者的工作强度，避免了用户擦洗窗玻璃时的潜在危险，使玻璃擦拭效率大大提高。

4、本实用新型通过传感器数量和种类的合理设置，可以使擦玻璃机器人在行进中避开障碍物，保证了整个过程的流畅作业。

5、本实用新型通过安全电源兼用线的设置，可以避免擦玻璃机器人在行进过程中跌落砸伤他人，保证了其作业安全。

6、本实用新型轻便小巧，实现成本低，使用灵活，便于家庭使用。

综上所述，本实用新型结构简单，设计新颖合理，擦玻璃效率高，使用安全方便，便于推广使用。

下面通过附图和实施例，对本实用新型的技术方案做进一步的详细描述。

附图说明

图1为本发明带有升降式行走机构的擦玻璃机器人的结构示意图。

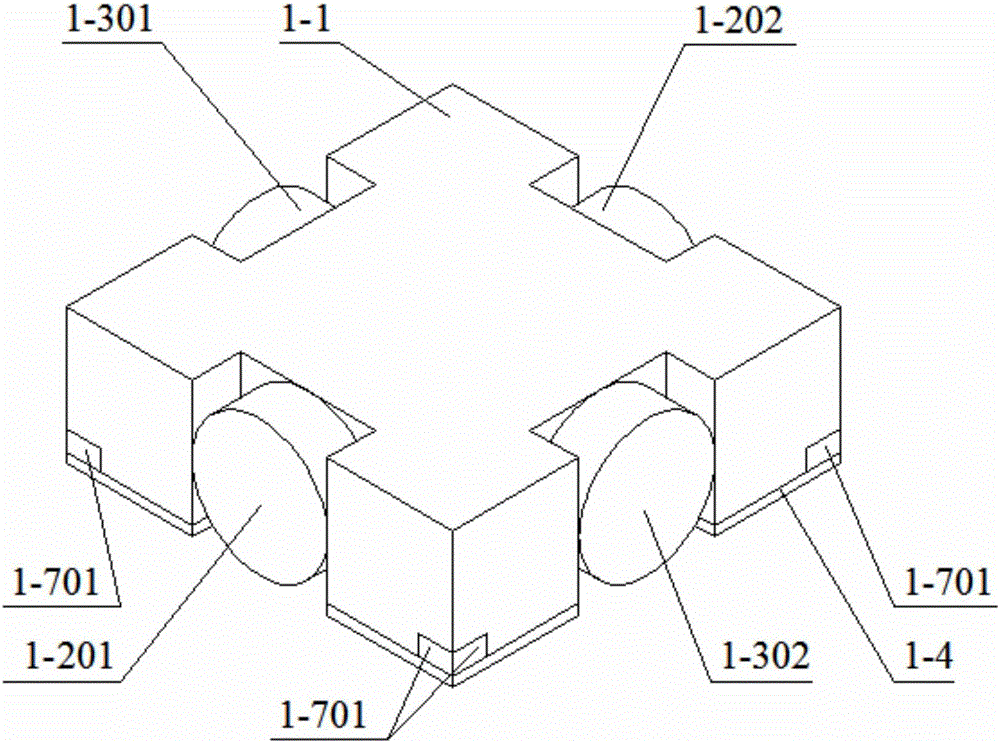

图2为本发明主动部从顶部向下看的结构示意图。

图3为本发明主动部除去主动部外壳后的结构示意图。

图4为本发明主动部从底部向上看的结构示意图。

图5为本发明主动部电磁线圈断电时主动部的剖视图。

图6为本发明主动部电磁线圈通电时主动部的剖视图。

图7为本发明从动部从顶部向下看的结构示意图。

图8为本发明从动部除去从动部外壳后的结构示意图。

图9为本发明从动部从底部向上看的结构示意图。

图10为本发明从动部电磁线圈断电时从动部的剖视图。

图11为本发明主动部控制器和从动部控制器与其他各元件的电路连接关系示意图。

附图标记说明:

1—主动部； 1-1主动部外壳；

1-201—第二主动轮； 1-202—第一主动轮；

1-203—第一主动支撑板； 1-204—第一电机；

1-205—第二电机； 1-301—第三主动轮；

1-302—第四主动轮； 1-303—第二主动支撑板；

1-304—第三电机； 1-305—第四电机； 1-4—主动部底板；

1-5—主动部控制器； 1-51—主动部微控制器模块；

1-52—主动部通信模块； 1-53—电机驱动模块；

1-54—主动部报警模块； 1-6—主动部报警模块；

1-601—主动部线圈架； 1-602—主动部电磁线圈；

1-603—主动部第一弹簧； 1-604—主动部第二弹簧；

1-701—主动部压力传感器； 1-702—主动部转速传感器；

1-703—主动部倾角传感器； 1-704—主动部电量检测电路；

1-705—主动部电量指示灯； 1-8—主动部能量源；

1-9—主动部抹布； 1-10—主动部磁块； 2—从动部；

2-1—从动部外壳； 2-101—磁力调整旋钮；

2-102—磁力调整支架； 2-103—从动部磁块；

2-201—第一从动轮； 2-202—第二从动轮；

2-203—第一从动支撑板； 2-204—第四从动轮；

2-301—第三从动轮； 2-302—第四从动轮；

2-303—第二从动支撑板； 2-4—从动部底板；

2-5—从动部控制器； 2-51—从动部微控制器模块；

2-52—从动部通信模块； 2-601—从动部线圈架；

2-602—从动部电磁线圈； 2-603—从动部第一弹簧；

2-604—从动部第二弹簧； 2-701—从动部压力传感器；

2-702—从动部转速传感器； 2-703—从动部倾角传感器；

2-704—从动部电量检测电路； 2-705—从动部电量指示灯；

2-8—从动部能量源； 2-9—从动部抹布；

2-11—从动部继电器； 3—玻璃； 4—玻璃边框；

5—立柱； 6—尼龙粘块； 7—安全电源兼用线。

具体实施方式

如图1所示的一种带有升降式行走机构的擦玻璃机器人，包括用于分别设置在玻璃3内侧和玻璃3外侧且相互配合的主动部1和从动部2，以及用于安全防护并用于为主动部1和从动部2供电的安全电源兼用线7。

如图2～图6所示，所述主动部1包括主动部底板1-4和固定连接在主动部底板1-4顶部的主动部外壳1-1，以及第一主动轮组、第二主动轮组、主动部升降单元、主动部传感单元、主动部控制器1-5和主动部能量源1-8，所述主动部底板1-4的底面上固定连接有主动部抹布1-9和主动部磁块1-10；所述第一主动轮组包括第一主动支撑板1-203以及分别固定连接在第一主动支撑板1-203上两端的第一电机1-204和第二电机1-205，所述第一电机1-204的输出轴上固定连接有第一主动轮1-202，所述第二电机1-205的输出轴上固定连接有第二主动轮1-201，所述第一主动支撑板1-203、第一电机1-204和第二电机1-205均设置在主动部外壳1-1内，所述第一主动轮1-202和第二主动轮1-201外露在主动部外壳1-1外；所述第二主动轮组包括第二主动支撑板1-303以及分别固定连接在第二主动支撑板1-303上两端的第三电机1-304和第四电机1-305，所述第二主动支撑板1-303位于第一主动支撑板1-203的上方且与第一主动支撑板1-203十字交叉设置，所述第三电机1-304的输出轴上固定连接有第三主动轮1-301，所述第四电机1-305的输出轴上固定连接有第四主动轮1-302，所述第二主动支撑板1-303、第三电机1-304和第四电机1-305均设置在主动部外壳1-1内，所述第三主动轮1-301和第四主动轮1-302外露在主动部外壳1-1外；所述主动部升降单元包括固定连接在主动部底板1-4上的主动部线圈架1-601以及安装在主动部线圈架1-601上的主动部电磁线圈1-602、主动部第一弹簧1-603和主动部第二弹簧1-604，所述主动部第一弹簧1-603的一端顶在主动部电磁线圈1-602下部，所述主动部第一弹簧1-603的另一端顶在第一主动支撑板1-203的顶部，所述主动部第二弹簧1-604的一端顶在主动部电磁线圈1-602上部，所述主动部第二弹簧1-604的另一端顶在第二主动支撑板1-303的底部；所述主动部传感单元包括主动部压力传感器1-701、主动部转速传感器1-702和用于对主动部1的倾角进行检测的主动部倾角传感器1-703，所述主动部压力传感器1-701的数量为八个，所述主动部外壳1-1底部四个角的两侧侧面各设置有一个主动部压力传感器1-701，所述主动部转速传感器1-702的数量为四个，第一电机1-204、第二电机1-205、第三电机1-304和第四电机1-305上各设置有一个主动部转速传感器1-702，所述主动部倾角传感器1-703设置在主动部底板1-4底部中间位置处；如图11所示，所述主动部压力传感器1-701、主动部转速传感器1-702和主动部倾角传感器1-703均与主动部控制器1-5的输入端连接，所述第一电机1-204、第二电机1-205、第三电机1-304和第四电机1-305均与主动部控制器1-5的输出端连接，所述主动部控制器1-5的输出端还接有用于接通或断开主动部能量源1-8为主动部电磁线圈1-602供电的供电回路的主动部继电器1-11；具体实施时，所述主动部外壳1-1通过螺钉固定连接在主动部底板1-4顶部，所述主动部抹布1-9和主动部磁块1-10均粘接在主动部底板1-4的底面上；所述主动部线圈架1-601通过螺钉固定连接在主动部底板1-4上；所述主动部控制器1-5和主动部能量源1-8均通过螺钉固定连接在主动部底板1-4上；

如图7～图10所示，所述从动部2包括从动部底板2-4和固定连接在从动部底板2-4顶部的从动部外壳2-1，以及第一从动轮组、第二从动轮组、从动部升降单元、从动部传感单元、从动部控制器2-5、从动部能量源2-8和磁力调整装置，所述从动部底板2-4的底面上固定连接有从动部抹布2-9；所述第一从动轮组包括第一从动支撑板2-203、通过第一从动轴转动连接在第一从动支撑板2-203一端外部的第一从动轮2-201和通过第二转动轴连接在第一从动支撑板2-203另一端外部的第二从动轮2-202，所述第一从动支撑板2-203设置在从动部外壳2-1内，所述第一从动轮2-201和第二从动轮2-202外露在从动部外壳2-1外；所述第二从动轮组包括第二从动支撑板2-303、通过第三从动轴转动连接在第二从动支撑板2-303一端外部的第三从动轮2-301和通过第四从动轴连接在第二从动支撑板2-303另一端外部的第四从动轮2-302，所述第二从动支撑板2-303位于第一从动支撑板2-203的上方且与第一从动支撑板2-203十字交叉设置，所述第二从动支撑板2-303设置在从动部外壳2-1内，所述第三从动轮2-301和第四从动轮2-302外露在从动部外壳2-1外；所述从动部升降单元包括固定连接在从动部底板2-4上的从动部线圈架2-601以及安装在从动部线圈架2-601上的从动部电磁线圈2-602、从动部第一弹簧2-603和从动部第二弹簧2-604，所述从动部第一弹簧2-603的一端顶在从动部电磁线圈2-602下部，所述从动部第一弹簧2-603的另一端顶在第一从动支撑板2-203的顶部，所述从动部第二弹簧2-604的一端顶在从动部电磁线圈2-602上部，所述从动部第二弹簧2-604的另一端顶在第二从动支撑板2-303的底部；所述从动部传感单元包括从动部压力传感器2-701、从动部转速传感器2-702和用于对从动部2的倾角进行检测的从动部倾角传感器2-703，所述从动部压力传感器2-701的数量为八个，所述从动部外壳2-1底部四个角的两侧侧面各设置有一个从动部压力传感器2-701，所述从动部转速传感器2-702的数量为四个，所述第一从动轴、第二从动轴、第三从动轴和第四从动轴上各设置有一个从动部转速传感器2-702，所述从动部倾角传感器2-703设置在从动部底板2-4底部中间位置处；如图11所示，所述从动部压力传感器2-701、从动部转速传感器2-702和从动部倾角传感器2-703均与从动部控制器2-5的输入端连接，所述从动部控制器2-5的输出端还接有用于接通或断开从动部能量源2-8为从动部电磁线圈2-602供电的供电回路的从动部继电器2-11；所述磁力调整装置包括架设在从动部线圈架2-601外部的磁力调整支架2-102，所述磁力调整支架2-102顶部螺纹连接有与从动部外壳2-1螺纹连接且伸出从动部外壳2-1顶部外的磁力调整旋钮2-101，所述磁力调整支架2-102底部固定连接有伸出从动部外壳2-1底部外的从动部磁块2-103。

具体实施时，所述从动部外壳2-1通过螺钉固定连接在从动部底板2-4顶部，所述从动部抹布2-9粘接在从动部底板2-4的底面上；所述从动部线圈架2-601通过螺钉固定连接在从动部底板2-4上；所述从动部控制器2-5和从动部能量源2-8均通过螺钉固定连接在从动部底板2-4上；所述从动部磁块2-103通过螺钉固定连接在磁力调整支架2-102底部。

具体实施时，所述安全电源兼用线7既可以用于连接电源，为该擦玻璃机器人作业供电，又可以用作安全绳，如图1所示，通过尼龙粘块6缠绕在室内某一立柱5上，防止该擦玻璃机器人因意外跌落而造成损坏。安全电源兼用线7的长度可自由调节，玻璃3安装在玻璃边框4内。

本实施例中，所述主动部能量源1-8为充电电池，所述主动部传感单元包括用于对充电电池的电量进行检测的主动部电量检测电路1-704，所述主动部电量检测电路1-704设置在主动部能量源1-8的顶部；所述从动部能量源2-8为充电电池，所述从动部传感单元包括用于对充电电池的电量进行检测的从动部电量检测电路2-704，所述从动部电量检测电路2-704设置在从动部能量源2-8的顶部。具体实施时，所述充电电池为镍氢充电电池或锂离子充电电池。

本实施例中，如图11所示，所述主动部磁块1-10的数量为4～20块，所述从动部磁块2-103与主动部磁块1-10的数量相等且安装位置一一对应。这样的设置方式，使得主动部1和从动部2分别在玻璃3内外两侧安装后，能够保证从动部2始终实时跟随主动部1运动；通过拧动磁力调整旋钮2-101，能够调整从动部磁块2-103与主动部磁块1-10之间的距离，进而能够根据玻璃3厚度调整从动部磁块2-103与主动部磁块1-10之间的磁力大小。

本实施例中，所述主动部抹布1-9的数量和从动部抹布2-9的数量均为一块或多块。优选为多块。具体实施时，主动部抹布1-9安装后应保证主动部磁块1-10不被遮挡，且主动部抹布1-9接触玻璃3面时，第一主动轮1-202和第二主动轮1-201或者第三主动轮1-301和第四主动轮1-302同时也接触到玻璃3面；从动部抹布2-9安装后应保证从动部磁块2-103不被遮挡，且从动部抹布2-9接触玻璃3面时，第一从动轮2-201和第二从动轮2-202或者第三从动轮2-301和第四从动轮2-302同时也接触到玻璃3面。

本实施例中，如图11所示，所述主动部控制器1-5包括主动部微控制器模块1-51和与主动部微控制器模块1-51相接的主动部通信模块1-52，所述主动部微控制器模块1-51的输出端接有电机驱动模块1-53和主动部报警模块1-54，所述主动部压力传感器1-701、主动部转速传感器1-702和主动部倾角传感器1-703均与主动部微控制器模块1-51的输入端连接，所述主动部继电器1-11与主动部微控制器模块1-51的输出端连接，所述第一电机1-204、第二电机1-205、第三电机1-304和第四电机1-305均与电机驱动模块1-53的输出端连接；所述从动部控制器2-5包括从动部微控制器模块2-51和与从动部微控制器模块2-51相接且用于与主动部通信模块1-52通信的从动部通信模块2-52，所述从动部微控制器模块2-51的输出端接有从动部报警模块2-54，所述从动部压力传感器2-701、从动部转速传感器2-702和从动部倾角传感器2-703均与从动部微控制器模块2-51的输入端连接，所述从动部继电器2-11和从动部电量指示灯2-705均与从动部微控制器模块2-51的输出端连接。

本实施例中，所述主动部通信模块1-52和从动部通信模块2-52均为红外通信模块、无线电通信模块或蓝牙通信模块。主动部1和从动部2能够通过主动部通信模块1-52和从动部通信模块2-52进行通信，从动部控制器2-5能够根据所述从动部传感单元感测到的信息得到从动部2的状态信息发送给主动部控制器1-5，主动部控制器1-5能够将控制从动部2工作的控制信息发送给从动部控制器2-5。

采用本实用新型的第一种擦玻璃方法，包括以下步骤：

步骤一、将主动部1和从动部2分开安置在玻璃3的两侧表面对应位置处，旋转所述磁力调整装置的磁力调整旋钮2-101，使主动部1和从动部2能隔玻璃3吸附固定，且从动部2能随着主动部1运动；

步骤二、启动主动部1，此时，主动部继电器1-11未接通主动部能量源1-8为主动部电磁线圈1-602供电的供电回路，主动部控制器1-5根据预先设定的擦玻璃机器人运行模式控制第一电机1-204和第二电机1-205转动，第一电机1-204带动第一主动轮1-202旋转，第二电机1-205带动第二主动轮1-201旋转，第一主动轮1-202和第二主动轮1-201与玻璃3一侧表面接触，使主动部1在玻璃3一侧表面行走；与此同时，从动部控制器2-5未接通从动部能量源2-8为从动部电磁线圈2-602供电的供电回路，第一从动轮2-201和第二从动轮2-202与玻璃3另一侧表面接触，使从动部2在磁力的作用下随主动部1一起在玻璃3另一侧表面行走；主动部1和从动部2行走过程中，当主动部压力传感器1-701或从动部压力传感器2-701产生碰撞感应信号时，执行步骤三；当主动部1单一侧面的主动部压力传感器1-701或从动部2单一侧面的单个压力传感装置2-701产生碰撞感应信号时，执行步骤四；当主动部倾角传感器1-703或从动部倾角传感器2-703给出非0°、90°、180°或270°的信号时，执行步骤四，当四个主动部转速传感器1-702和四个从动部转速传感器2-702在规定时间内转速始终不一致时，执行步骤五；当主动部电量检测电路1-704或从动部电量检测电路2-704显示电量不足时，执行步骤五；否则，执行步骤六；

步骤三、所述主动部控制器1-5输出控制信号给主动部继电器1-11，给主动部外壳1-1内的主动部电磁线圈1-602通电，将所述第一主动轮组和所述第二主动轮组吸在一起，使得所述第一主动轮组离开玻璃3表面，同时所述第二主动轮组接触玻璃3表面；主动部控制器1-5控制第三电机1-304和第四电机1-305正向旋转或者反向旋转；同时，所述主动部控制器1-5输出信号给从动部控制器2-5，从动部控制器2-5根据所接收的信号输出控制信号给从动部外壳2-1内的从动部电磁线圈2-602通电，将所述第一从动轮组和所述第二从动轮组吸在一起，使得所述第一从动轮组离开玻璃3表面，同时所述第二从动轮组接触玻璃3表面，开始随着主动部1转动；实现机器人的转向动作；

步骤四、所述主动部控制器1-5控制第一电机1-204和第二电机1-205按不同转速同向转动，实现主动部1的差速转动；同时，从动部2随主动部1运动，实现机器人的方向调整；

步骤五、所述主动部控制器1-5控制第一电机1-204和第二电机1-205停止转动，并向从动部控制器2-5发送停止工作的控制指令，主动部1和从动部2停止工作；具体实施时，主动部控制器1-5中的主动部报警模块1-54和从动部控制器2-5中的从动部报警模块2-54发出报警信号，提醒操作人员；

步骤六、保持原状态不变，继续前行。

采用本实用新型的第二种擦玻璃方法，包括以下步骤：

步骤一、将主动部1和从动部2分开安置在玻璃3的两侧表面对应位置处，旋转所述磁力调整装置的磁力调整旋钮2-101，使主动部1和从动部2能隔玻璃3吸附固定，且从动部2能随着主动部1运动；

步骤二、启动主动部1，此时，主动部继电器1-11接通了主动部能量源1-8为主动部电磁线圈1-602供电的供电回路，主动部控制器1-5根据预先设定的擦玻璃机器人运行模式控制第三电机1-304和第四电机1-305转动，第三电机1-304带动第三主动轮1-301旋转，第四电机1-305带动第四主动轮1-302旋转，第三主动轮1-301和第四主动轮1-302与玻璃3一侧表面接触，使主动部1在玻璃3一侧表面行走；与此同时，从动部控制器2-5接通了从动部能量源2-8为从动部电磁线圈2-602供电的供电回路，第三从动轮2-203和第四从动轮2-204与玻璃3另一侧表面接触，使从动部2在磁力的作用下随主动部1一起在玻璃3另一侧表面行走；主动部1和从动部2行走过程中，当主动部压力传感器1-701或从动部压力传感器2-701产生碰撞感应信号时，执行步骤三；当主动部1单一侧面的主动部压力传感器1-701或从动部2单一侧面的单个压力传感装置2-701产生碰撞感应信号时，执行步骤四；当主动部倾角传感器1-703或从动部倾角传感器2-703给出非0°、90°、180°或270°的信号时，执行步骤四，当四个主动部转速传感器1-702和四个从动部转速传感器2-702在规定时间内转速始终不一致时，执行步骤五；当主动部电量检测电路1-704或从动部电量检测电路2-704显示电量不足时，执行步骤五；否则，执行步骤六；

步骤三、所述主动部控制器1-5输出控制信号给主动部继电器1-11，给主动部外壳1-1内的主动部电磁线圈1-602通电，将所述第一主动轮组和所述第二主动轮组吸在一起，使得所述第二主动轮组离开玻璃3表面，同时所述第一主动轮组接触玻璃3表面；主动部控制器1-5控制第一电机1-204和第二电机1-205正向旋转或者反向旋转；同时，所述主动部控制器1-5输出信号给从动部控制器2-5，从动部控制器2-5根据所接收的信号输出控制信号给从动部外壳2-1内的从动部电磁线圈2-602通电，将所述第一从动轮组和所述第二从动轮组吸在一起，使得所述第二从动轮组离开玻璃3表面，同时所述第一从动轮组接触玻璃3表面，开始随着主动部1转动；实现机器人的转向动作；

步骤四、所述主动部控制器1-5控制第三电机1-304和第四电机1-305按不同转速同向转动，实现主动部1的差速转动；同时，从动部2随主动部1运动，实现机器人的方向调整；

步骤五、所述主动部控制器1-5控制第三电机1-304和第四电机1-305停止转动，并向从动部控制器2-5发送停止工作的控制指令，主动部1和从动部2停止工作；具体实施时，主动部控制器1-5中的主动部报警模块1-54和从动部控制器2-5中的从动部报警模块2-54发出报警信号，提醒操作人员；

步骤六、保持原状态不变，继续前行。

以上所述，仅是本实用新型的较佳实施例，并非对本实用新型作任何限制，凡是根据本实用新型技术实质对以上实施例所作的任何简单修改、变更以及等效结构变化，均仍属于本实用新型技术方案的保护范围内。
