一种用于炼油化工企业的消防栓装置的制作方法

本实用新型涉及消防栓技术领域，具体涉及一种用于炼油化工企业的消防栓装置。

背景技术：

消防栓，正式叫法为消火栓，为一种固定式消防设施，主要作用是控制可燃物、隔绝助燃物、消除着火源。分室内消火栓和室外消火栓。消防系统包括，室外消火栓系统，室内消火栓系统，灭火器系统，有的还会有自动喷淋系统，水炮系统，气体灭火系统，火探系统，水雾系统等。消火栓主要供消防车从市政给水管网或室外消防给水管网取水实施灭火，也可以直接连接水带、水枪出水灭火。所以，室内外消火栓系统也是扑救火灾的重要消防设施之一，而消防栓在使用的过程中，往往会浪费掉很大一部分水资源，为此我们提出一种可以节约水资源的消防栓装置。

技术实现要素：

本实用新型的一个主要目的在于克服现有技术中的至少一种缺陷，提供一种用于炼油化工企业的消防栓装置。

为了实现上述技术方案，本实用新型采用以下技术方案：

根据本实用新型的一个方面，提供一种用于炼油化工企业的消防栓装置，包括：

箱体；

其中，所述箱体的上端开设有开槽，所述开槽内插设有封板，所述封板的中部设有开口，所述开口的内壁上设有防尘网，所述箱体的内部设有固定杆，所述固定杆的外侧套设有转动体，所述转动体内分别设有第一转动环和第二转动环，且第一转动环和第二转动环均为中空结构，所述第二转动环设置在固定杆和第一转动环之间，所述第一转动环和第二转动环之间通过若干连接管连通，所述转动体的外侧壁上设有环形凹槽，所述环形凹槽内绕设有出水管，且出水管的一端贯穿转动体和第一转动环的内部连通。

根据本实用新型的一实施方式，所述封板的上端设有限位板。

根据本实用新型的一实施方式，所述箱体的内壁上设有和封板宽度相同的滑槽。

根据本实用新型的一实施方式，所述第二转动环的内部设有增压阀。

由上述技术方案可知，本实用新型具备以下优点和积极效果中的至少之一：

本实用新型，当使用该装置的时候，将出水管从转动体上的凹槽内抽出，因为设置了第一转动环和第二转动环，因此，之前打开或者关闭阀门时，多余的水可以暂时储存在第一转动环中，当需要使用的时候，打开阀门和增压阀，将第一转动环中的水通过连接管输入第二转动环中，再进入出水管中，作为消防用，而且使用完后，多余的水也可以暂时储存在两个转动环中，封板和防尘网可以起到阻挡灰尘的作用，该实用新型结构简单，使用起来方便快捷，在使用的过程中降低了水资源的浪费，在一定程度上保护了生态环境。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍。显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

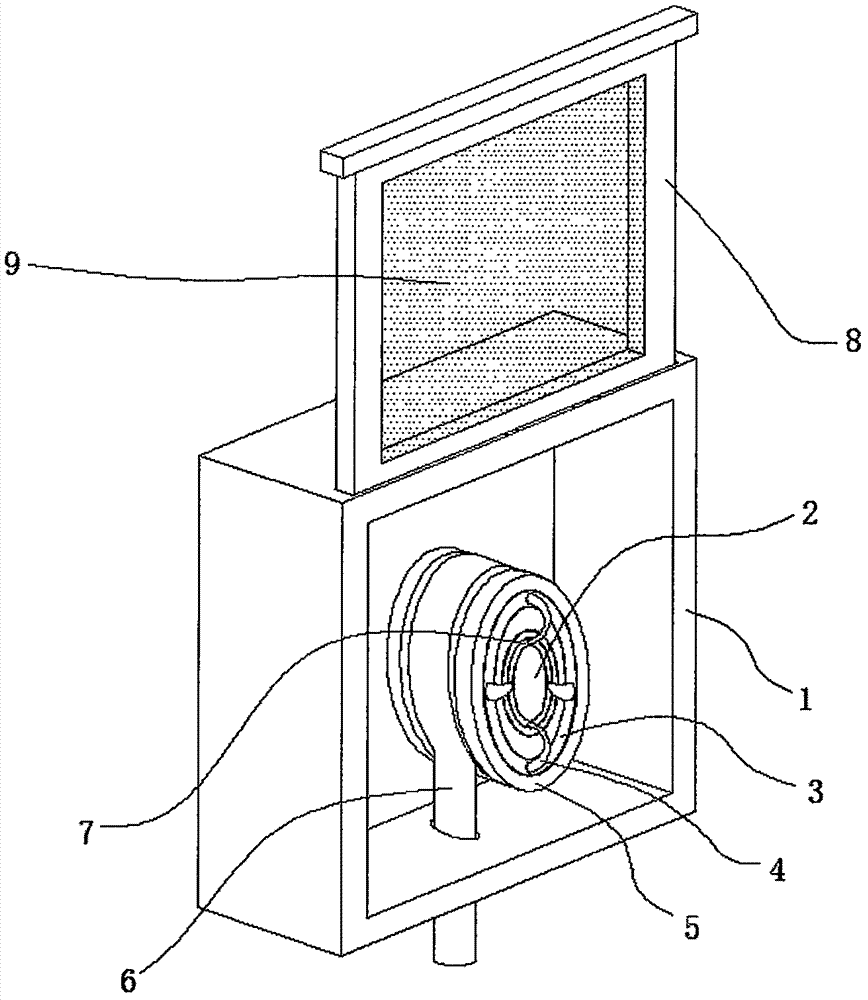

图1为本实用新型所述一种用于炼油化工企业的消防栓装置的一实施方式的结构示意图。

附图标记说明如下：

1-箱体；

2-固定杆；

3-第一转动环；

4-连接管；

5-转动体；

6-出水管；

7-第二转动环；

8-封板；

9-防尘网。

具体实施方式

在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上。术语“内”、“上”、“下”等指示的方位或状态关系为基于附图所示的方位或状态关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，根据具体情况理解上述术语在本实用新型中的具体含义。

需要说明的是，本实用新型的说明书和权利要求书及上述附图中的术语“第一”、“第二”等是用于区别类似的对象，而不必用于描述特定的顺序或先后次序。应该理解这样使用的数据在适当情况下可以互换，以便这里描述的本实用新型的实施例。

下面结合附图以及具体实施方式对本实用新型作进一步详细说明。

参见图1，图1为本实用新型所述一种用于炼油化工企业的消防栓装置的一实施方式的结构示意图。

如图1所示，本实用新型所述一种用于炼油化工企业的消防栓装置，包括箱体1，箱体1的上端开设有开槽，开槽内插设有封板8，封板8的中部设有开口，开口的内壁上设有防尘网9，箱体1的内部设有固定杆2，固定杆2的外侧套设有转动体5，转动体5内分别设有第一转动环3和第二转动环7，且第一转动环3和第二转动环7均为中空结构，第二转动环7设置在固定杆2和第一转动环3之间，第一转动环3和第二转动环7之间通过若干连接管4连通，转动体5的外侧壁上设有环形凹槽，环形凹槽内绕设有出水管6，且出水管6的一端贯穿转动体5和第一转动环3的内部连通，封板8的上端设有限位板，箱体1的内壁上设有和封板8宽度相同的滑槽，第二转动环7的内部设有增压阀。

本实用新型中，使用者使用该消防栓装置时，将出水管6从转动体5上的凹槽内抽出，因为设置了第一转动环3和第二转动环7，因此，之前打开或者关闭阀门时，多余的水可以暂时储存在第一转动环3中，当需要使用的时候，打开阀门和增压阀，将第一转动环3中的水通过连接管4输入第二转动环7中，再进入出水管6中，作为消防用，而且使用完后，多余的水也可以暂时储存在两个转动环中，封板8和防尘网9可以起到阻挡灰尘的作用。

应可理解的是，本实用新型不将其应用限制到本文提出的部件的详细结构和布置方式。本实用新型能够具有其他实施例，并且能够以多种方式实现并且执行。前述变形形式和修改形式落在本实用新型的范围内。应可理解的是，本文公开和限定的本实用新型延伸到文中和/或附图中提到或明显的两个或两个以上单独特征的所有可替代组合。本文所述的实施例说明了已知用于实现本实用新型的最佳方式，并且将使本领域技术人员能够利用本实用新型。
