一种纺丝箱的冷却装置的制作方法

本实用新型涉及一种纺丝箱的冷却装置。

背景技术：

纺丝箱是熔体纺丝机的主要部件之一，高聚物熔体经过滤器后，进人纺丝箱，经过熔体分配和保温分别由各纺丝位纺丝，箱体为外包绝缘层的长方形金属箱，内装熔体分配管(必须等长和避免死角)、泵座和喷丝头组件。从喷丝头喷出的丝需要进行冷却，目前通常的冷却装置结构简单，在需要问题时维修困难，冷却效果差。

技术实现要素：

针对上述问题，本实用新型提供了一种纺丝箱的冷却装置，冷却效果好，且维修方便。

本实用新型采用的技术方案是：

一种纺丝箱的冷却装置，在纺丝箱喷丝口下方的两侧安装有一对风箱，所述纺丝箱下部的两侧分别固定有一对与纺丝箱垂直的滑杆，所述风箱能够在滑杆上滑动，所述风箱的外侧固定有一个风机，中部安装有蒸发器，内侧为出风口，所述的蒸发器通过管道与冷冻泵相连。

能够在滑杆上滑动的风箱，在纺丝箱工作时将风箱相中间滑动到指定位置，在需要维修时可将纺丝箱向外滑动，冷冻泵加压，将冷冻水通过管道输送到风箱内的蒸发器，蒸发器蒸发的冷空气通过风机向风箱的内侧吹动，并从风箱的出风口排出，对喷丝头喷出的丝进行冷却。

作为优选，所述风箱内侧的出风口安装有一个网罩。

网罩能够对风机吹来的冷风进行分流，均匀地吹到丝上，提高冷却效果和质量。

作为优选，所述滑杆的横截面为上小下大，所述风箱的顶部在四个顶角分别固定有一个与滑杆相匹配的滑块。

滑杆与滑块形成的滑动机构结构简单，使用方便。

本实用新型的有益效果有：

1、能够在滑杆上滑动的风箱，在纺丝箱工作时将风箱相中间滑动到指定位置，在需要维修时可将纺丝箱向外滑动，冷冻泵加压，将冷冻水通过管道输送到风箱内的蒸发器，蒸发器蒸发的冷空气通过风机向风箱的内侧吹动，并从风箱的出风口排出，对喷丝头喷出的丝进行冷却；

2、网罩能够对风机吹来的冷风进行分流，均匀地吹到丝上，提高冷却效果和质量；

3、滑杆与滑块形成的滑动机构结构简单，使用方便。

附图说明

图1为本实用新型的结构示意图；

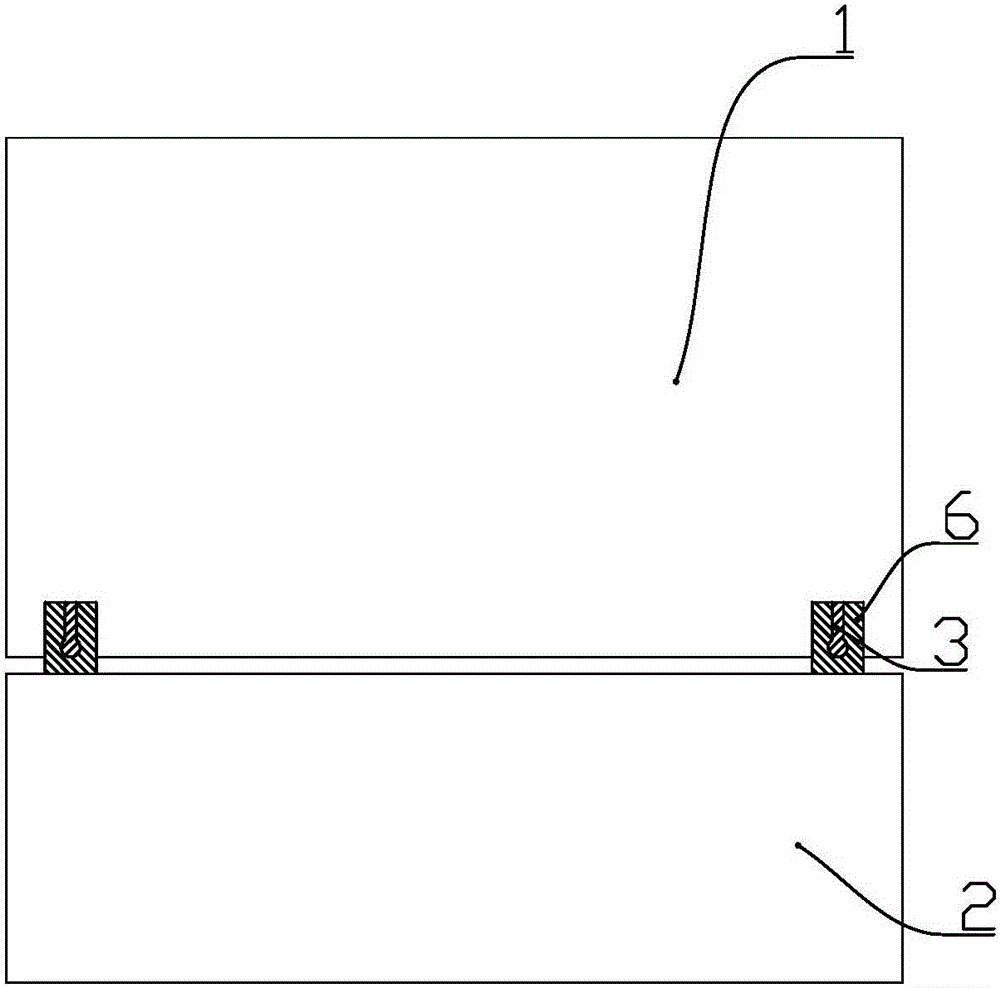

图2为图1中A-A剖视图；

图中：1.纺丝箱，2.风箱，3.滑杆，4.风机，5.蒸发器，6.滑块，7.管道，8.冷冻泵，9.网罩。

具体实施方式

下面通过具体的实施例并结合附图对本实用新型做进一步的详细描述。

如图1、2所示，一种纺丝箱的冷却装置，在纺丝箱1喷丝口下方的两侧安装有一对风箱2，所述纺丝箱1下部的两侧分别固定有一对与纺丝箱1垂直的滑杆3，所述风箱2能够在滑杆3上滑动，所述风箱2的外侧固定有一个风机4，中部安装有蒸发器5，内侧为出风口，所述的蒸发器5通过管道7与冷冻泵8相连。

所述风箱2内侧的出风口安装有一个网罩9。

所述滑杆3的横截面为上小下大，所述风箱2的顶部在四个顶角分别固定有一个与滑杆3相匹配的滑块6。
