一种造纸机的烘干装置的制作方法

本实用新型涉及一种机械烘干技术领域，具体为一种造纸机的烘干装置。

背景技术：

造纸机主要由网、压榨和干燥等部构成。网部分圆网和长网两种 ；压榨部则由压榨辊和造纸毛布等组成 ；而干燥部则由一个或几个烘缸组成，该部分也是造纸工业环节中至关重要的部分，随着技术的发展，造纸机干燥部设备也得到了全面升级和调整。目前，市场上常采用的干燥设备均是由多缸配合干燥，其干燥彻底、效率高 ；但是，多级干燥缸占用空间大，在生产场地受限的时候，难以安装，而且体积过大的干燥设备，操作十分麻烦 ；另一方 面，由于干燥缸为半密闭式环境，其在干燥过程中，水蒸气难以完全凝结而遗留在干燥设备的管路中，严重影响干燥效率，以至于影响纸张的质量。因此，需要一种结构简单，实现方便，便于安装的造纸机的干燥装置。

技术实现要素：

本实用新型的目的在于提供一种造纸机的烘干装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种造纸机的烘干装置，包括烘箱外壁，所述烘箱外壁内壁固定设有隔热层，所述隔热层内壁固定设有烘箱内壁，所述烘箱内壁内部固定设有灯管架，所述灯管架上均匀设有通气孔，所述灯管架上方固定设有灯管支座，所述灯管支座与加热灯管的左右两端滑动连接,所述烘箱外壁顶部两侧固定设有支架，所述支架中间固定连接有风机座，所述风机座底部固定连接有风机，所述风机出风口通过连接管与连接法兰固定连接，所述连接法兰贯穿于烘箱外壁、隔热层和烘箱内壁顶部。

优选的，所述通气孔数量不少于105。

优选的，所述加热灯管平行排列，且数量不少于6。

优选的，所述烘箱外壁和烘箱内壁均为梯形。

本实用新型的技术效果和优点：通过风机将冷风通过连接管输送到烘箱内壁与灯管架组成的空腔内，此时，加热灯管通电后产生热量，通过热传递将内壁与灯管架空腔内的气体温度升高至需求的高度，此时风机持续通风，使得内壁与灯管架空腔内的气体循环运动，通过灯管架上的通气孔均匀进入到灯管架的下方即纸张的表面，使得通过灯管架下的纸的水分因高温而发生蒸发，从而实现干燥的目的。

附图说明

图1为本实用新型结构示意图；

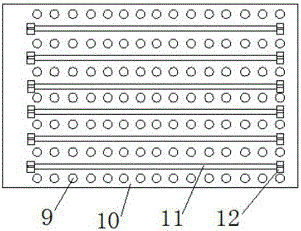

图2为灯管架、加热灯管、通气孔和灯管支座的俯视图。

图中：1烘箱外壁、2隔热层、3烘箱内壁、4连接法兰、5连接管、6风机、7支架、8风机座、9通气孔、10灯管架、11加热灯管、12灯管支座。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1，本实用新型提供一种技术方案：一种造纸机的烘干装置，包括烘箱外壁1，所述烘箱外壁1内壁固定设有隔热层2，所述隔热层2内壁固定设有烘箱内壁3，所述烘箱内壁3内部固定设有灯管架10，所述灯管架10上均匀设有通气孔9，所述通气孔9数量为不少于105，所述灯管架10上方固定设有灯管支座12，所述灯管支座12与加热灯管11的左右两端滑动连接,所述加热灯管11平行排列，且数量不少于6，所述烘箱外壁1顶部两侧固定设有支架7，所述支架7中间固定连接有风机座8，所述风机座8底部固定连接有风机6，所述风机6出风口通过连接管5与连接法兰4固定连接，所述连接法兰4贯穿于烘箱外壁1、隔热层2和烘箱内壁3顶部，所述烘箱外壁1和烘箱内壁3均为梯形。

工作原理：该具有烘干功能的造纸机烘干装置，风机6将冷风通过连接管5输送到烘箱内壁3与灯管架10组成的空腔内，此时，加热灯管11通电后产生热量，通过热传递将内壁3与灯管架10空腔内的气体温度升高至需求的高度，此时风机6通风，使得内壁3与灯管架10空腔内的气体循环运动，通过灯管架10上的通气孔9均匀进入到灯管架10的下方即纸张的表面，以此可实现对纸张的烘干。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
