一种塑料拉丝机的制作方法

本实用新型涉及橡塑机械技术领域，具体为一种塑料拉丝机。

背景技术：

塑料拉丝机是一个比较复杂的机器，在编织袋生产流程中，塑料拉丝机起到决定性作用，它可以决定编织袋制品的外观表现、塑料丝的均匀度、质量以及生产效率等重要环节，但现有的塑料拉丝机还存在问题，例如201520370285.8的专利，包括机架，机架的右侧设置有螺旋推进器，机架的顶部还设置有警示灯，螺旋推进器连接着输送筒，输送筒的上部连接着过滤箱，过滤箱的上部连接着加料斗，加料斗内设置有传感器，输送筒的右端连接着出料口，尽管操作简单，但过滤箱内部的过滤网对拔丝粉进行过滤时容易出现阻塞的现象，需要人工进行清理才能继续过滤，为操作者增加了劳动强度，同时降低了生产的速度。

技术实现要素：

本实用新型的目的在于提供一种塑料拉丝机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种塑料拉丝机，包括过滤箱主体，所述过滤箱主体的顶端设有进料斗，所述过滤箱主体的内部顶端左右两侧均设有顺料板，所述过滤箱主体内部设有固定杆，所述固定杆的外部固定安装有套筒，所述套筒的上下两端均固定安装有固定销，所述套筒与固定销螺纹连接，所述固定销的外壁设有固定套环，所述固定套环的底端设有支撑杆，所述支撑杆的底端设有稳定座，所述套筒的外壁上下两端均设有第二连接件，所述第二连接件的外侧设有第一过滤网，所述第二连接件的下端设有第一连接件，所述第二连接件和第一连接件均与套筒转动连接，所述第一连接件的外侧设有第二过滤网，所述第一过滤网和第二过滤网的外侧均设有连接板，所述连接板的外侧设有滑轮，所述过滤箱主体的内部左右两侧均设有滑动凹槽，所述滑轮与滑动凹槽滑动连接，所述第一过滤网和第二过滤网的底端均设有电动伸缩杆，所述电动伸缩杆的底端设有支撑座，所述过滤箱主体的底端设有出料斗。

优选的，所述固定套环包括第一套件，所述第一套件的左右两侧均设有第一固定件，所述第一固定件的底端设有第二固定件，所述第一固定件和第二固定件的表面均设有安装孔，所述第二固定件的底端设有第二套件，所述第一固定件的顶端设有固定螺栓，所述固定螺栓的顶端设有第二手柄，所述固定螺栓贯穿安装孔与固定螺母相连，所述固定螺栓与固定螺母的连接处设有橡胶垫。

优选的，所述进料斗的顶端设有密封盖，所述密封盖的顶端设有第一手柄。

优选的，所述支撑座的底端设有稳定杆。

优选的，所述出料斗的右侧设有阀门。

与现有技术相比，本实用新型的有益效果是：该塑料拉丝机，通过电动伸缩杆上下进行伸缩，电动伸缩杆带动滑轮在滑动凹槽的内部上下运动，滑轮带动连接板上下运动，连接板带动第一过滤网和第二过滤网上下运动，同时第一过滤网和第二过滤网带动第二连接件和第一连接件在套筒上下转动，有效的避免了过滤箱内部的过滤网对拔丝粉进行过滤时出现阻塞的现象，无需人工进行清理，减小了使用者的拉动强度，同时加快了生产的速度，通过向上转动第二手柄，第二手柄带动固定螺栓向上旋转，固定螺栓从固定螺母的内部旋转出，向上拉动第二手柄，将固定螺栓从第一固定件和第二固定件的表面的安装孔中拉出，取下第一套件，向外侧转动固定销，取下固定销，取下第一过滤网和第二过滤网，可对第一过滤网和第二过滤网进行清洁和更换，有效的避免了第一过滤网和第二过滤网表面破损和表面杂质过多时过滤效果差的问题。

附图说明

图1为本实用新型结构示意图；

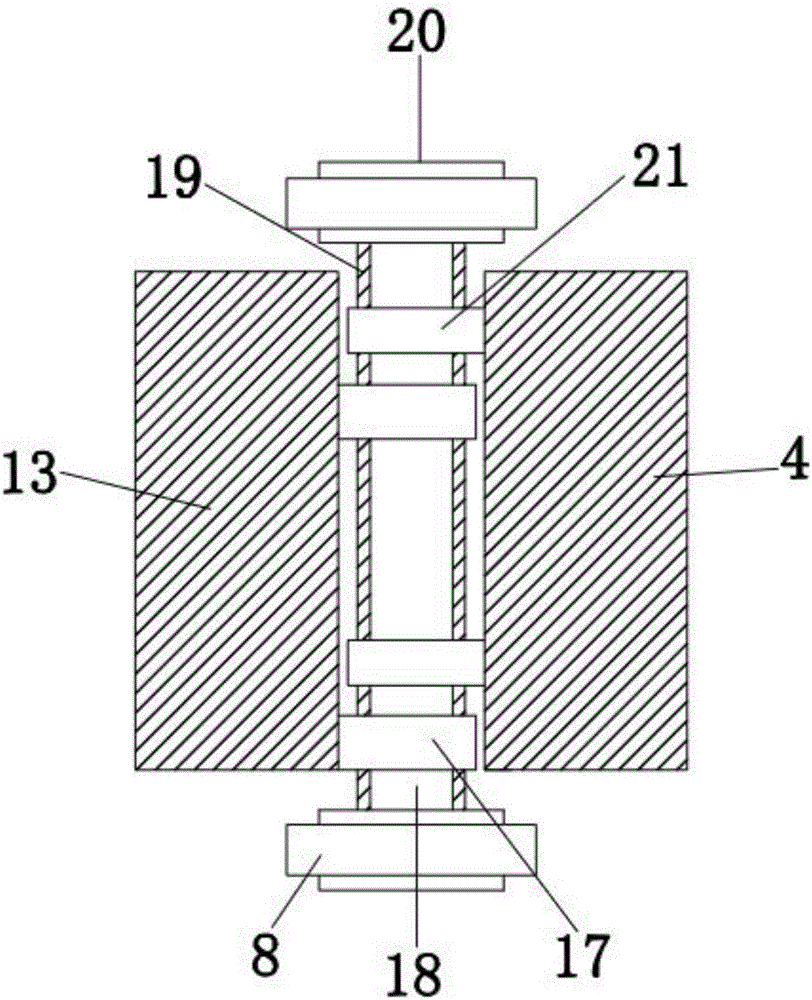

图2为本实用新型的套筒结构示意图；

图3为本实用新型的固定套环结构示意图；

图4为本实用新型的安装孔结构示意图。

图中：1、进料斗，2、顺料板，3、滑轮，4、第一过滤网，5、电动伸缩杆，6、支撑座，7、稳定杆，8、固定套环，801、第一套件，802、第二手柄，803、固定螺栓，804、第一固定件，805、橡胶垫，806、第二套件，807、固定螺母，808、第二固定件，809、安装孔，9、稳定座，10、出料斗，11、支撑杆，12、滑动凹槽，13、第二过滤网，14、连接板，15、过滤箱主体，16、阀门，17、第一连接件，18、固定杆，19、套筒，20、固定销，21、第二连接件，22、密封盖，23、第一手柄。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种塑料拉丝机，包括过滤箱主体15，所述过滤箱主体15的顶端设有进料斗1，所述进料斗1的顶端设有密封盖22，所述密封盖22的顶端设有第一手柄23，所述过滤箱主体15的内部顶端左右两侧均设有顺料板2，所述过滤箱主体15内部设有固定杆18，所述固定杆18的外部固定安装有套筒19，通过套筒19可实现第二连接件21和第一连接件17的转动，所述套筒19的上下两端均固定安装有固定销20，通过固定销20可对套筒19进行固定，所述套筒19与固定销20螺纹连接，所述固定销20的外壁设有固定套环8，通过固定套环8可对固定销20进行固定，所述固定套环8包括第一套件801，所述第一套件801的左右两侧均设有第一固定件804，所述第一固定件804的底端设有第二固定件808，所述第一固定件804和第二固定件808的表面均设有安装孔809，通过安装孔809可实现对固定螺栓803的安装，所述第二固定件808的底端设有第二套件806，所述第一固定件804的顶端设有固定螺栓803，所述固定螺栓803的顶端设有第二手柄802，所述固定螺栓803贯穿安装孔809与固定螺母807相连，所述固定螺栓803与固定螺母807的连接处设有橡胶垫805，通过橡胶垫805可增加固定螺栓803固定的稳定性，所述固定套环8的底端设有支撑杆11，所述支撑杆11的底端设有稳定座9，所述套筒19的外壁上下两端均设有第二连接件21，所述第二连接件21的外侧设有第一过滤网4，所述第二连接件21的下端设有第一连接件17，所述第二连接件21和第一连接件17均与套筒19转动连接，所述第一连接件17的外侧设有第二过滤网13，所述第一过滤网4和第二过滤网13的外侧均设有连接板14，所述连接板14的外侧设有滑轮3，通过滑轮3可带动第一过滤网4和第二过滤网13上下进行运动，所述过滤箱主体15的内部左右两侧均设有滑动凹槽12，所述滑轮3与滑动凹槽12滑动连接，所述第一过滤网4和第二过滤网13的底端均设有电动伸缩杆5，所述电动伸缩杆5的底端设有支撑座6，所述支撑座6的底端设有稳定杆7，通过稳定杆7可增加支撑座6支撑的温度性，所述过滤箱主体15的底端设有出料斗10，所述出料斗10的右侧设有阀门16，通过阀门16可调节出料斗10出料的速度。

当需要对拔丝粉进行过滤时，电动伸缩杆5上下进行伸缩，电动伸缩杆5带动滑轮3在滑动凹槽12的内部上下运动，滑轮3带动连接板14上下运动，连接板14带动第一过滤网4和第二过滤网13上下运动，同时第一过滤网4和第二过滤网13带动第二连接件21和第一连接件17在套筒上下转动，当第一过滤网4和第二过滤网13出现破损和杂质过多时，向上转动第二手柄802，第二手柄802带动固定螺栓803向上旋转，固定螺栓803从固定螺母807的内部旋转出，向上拉动第二手柄802，将固定螺栓803从第一固定件804和第二固定件808的表面的安装孔809中拉出，取下第一套件801，向外侧转动固定销20，取下固定销20，取下第一过滤网4和第二过滤网13，可对第一过滤网4和第二过滤网13进行清洁和更换。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
