一种电水壶的激光打标设备的制作方法

本实用新型涉及小家电的激光打标领域，具体涉及一种电水壶的激光打标设备。

背景技术：

目前小家电行业，特别是电水壶行业，客户LOGO、产品电参数，型号等基本信息通常标在电水壶的外表面上，目前打标的方式通常采用以下两种：

1、丝印工艺，丝印工艺不仅存在丝印脱落的问题，同时，丝印油墨是化学物品，对人体都会有一定的毒副作用，并且对环境也有一定的污染，不符合环保的要求；

2、不干胶，采用不干胶形式贴在产品上，需要使用大量的不干胶贴纸，不够环保。

因此，现有的电水壶行业的打标方式存在对人体有副作用、不符合环保要求的问题。

技术实现要素：

本实用新型所要解决的技术问题是因此，现有的电水壶行业的打标方式存在对人体有副作用、不符合环保要求的问题。

为了解决上述技术问题，本实用新型所采用的技术方案是提供一种电水壶的激光打标设备，包括激光打标机本体，所述激光打标机本体上设有激光打标头，所述激光打标机本体上朝向所述激光打标头设有转盘，所述转盘上均匀排布有若干个用于固定电水壶的固定夹具。

与现有技术相比，本实用新型提供的一种电水壶的激光打标设备具有以下优点：若干个固定夹具上可以同时安装多个电水壶，当其中一个电水壶与激光打标头相对时，启动激光打标程序，激光打标头会将需要打标的内容雕刻在电水壶的表面上，节能环保，不会对人体造成伤害，而且打的标使用寿命长，成本低，打完一个电水壶上的标后，转盘转动，打下一个电水壶，工作效率高。

在一个实施例中，所述固定夹具呈圆盘形，且各个所述固定夹具与所述转盘的中心之间距离相等。这种结构保证每个电水壶安装后在转动过程中到达同一位置时与激光打标头之间相对位置固定，提高打标的一致性和精确度。

在一个实施例中，所述固定夹具的圆周上设有相对设置的两弧形凸起，两所述弧形凸起之间形成与所述电水壶的结构相适配的安装位。弧形凸起起到限定电水壶的位置的作用，保证其稳定性的作用，有效避免电水壶在打标过程中位置发生错动。

在一个实施例中，所述安装位包括位于所述弧形凸起内侧的主安装位和位于两所述弧形凸起的端部之间的辅助安装槽。这种结构主安装位用于放置电水壶的主体，辅助安装槽用于供电水壶的把手和出水口位置伸出，使得整个固定夹具的结构紧凑。

在一个实施例中，所述激光打标头由伸缩杆连接驱动机构。通过伸缩杆可以调整激光打标头的位置，灵活可靠。

附图说明

图1为本实用新型的结构示意图；

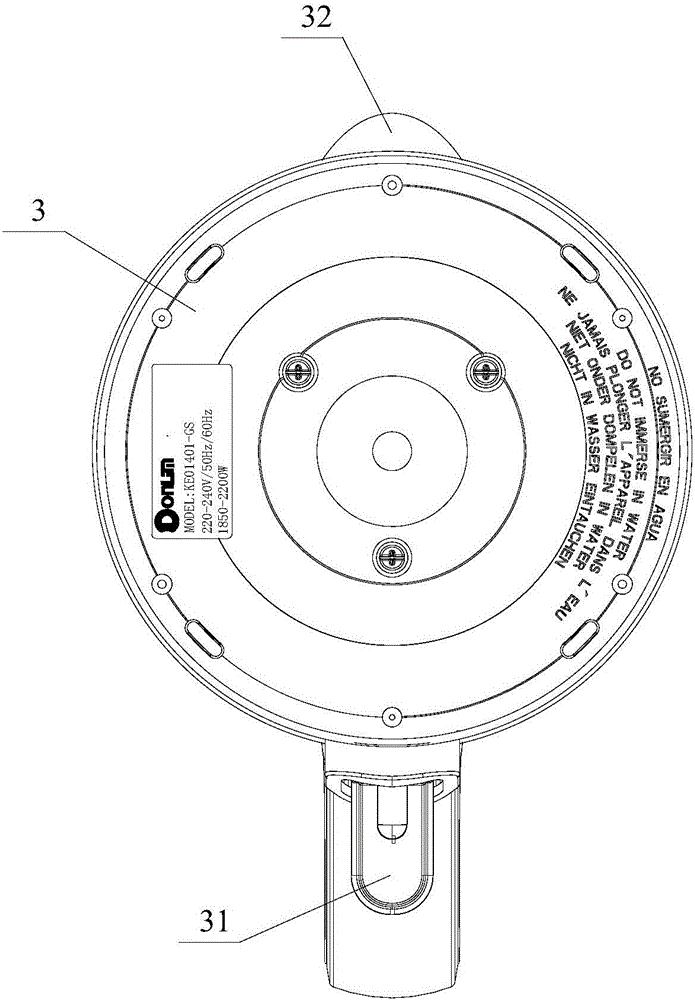

图2为本实用新型中待打标的电水壶的结构示意图。

具体实施方式

下面结合说明书附图对本实用新型做出详细说明。

如图1、图2所示，本实用新型提供了一种电水壶的激光打标设备，包括激光打标机本体1，激光打标机本体1上设有激光打标头12，激光打标头12用于对电水壶3实现自动激光打标，激光打标头12由伸缩杆13连接驱动机构11，在驱动机构11的驱动下，通过伸缩杆13可以调整激光打标头12的位置，灵活可靠。

激光打标机本体1上朝向激光打标头12设有转盘2，转盘2上均匀排布有若干个用于固定电水壶3的固定夹具21。若干个固定夹具21上可以同时安装多个电水壶3，当其中一个电水壶3与激光打标头12相对时，启动激光打标程序，激光打标头12会将需要打标的内容雕刻在电水壶3的表面上，这种打标方式节能环保，不会对人体造成伤害，而且打的标使用寿命长，成本低，打完一个电水壶3上的标后，转盘转动，打下一个电水壶3，工作效率高。

固定夹具21呈圆盘形，且各个固定夹具21与转盘2的中心之间距离相等。这种结构保证每个电水壶3安装后在转动过程中到达同一位置时与激光打标头12之间相对位置固定，提高打标的一致性和精确度。

固定夹具21的圆周上设有相对设置的两弧形凸起211，两弧形凸起211之间形成与电水壶3的结构相适配的安装位。弧形凸起211起到限定电水壶3的位置的作用，保证其稳定性的作用，有效避免电水壶3在打标过程中位置发生错动。

优选的，安装位包括位于弧形凸起211内侧的主安装位213和位于两弧形凸起211的端部之间的辅助安装槽212。这种结构主安装位213用于放置电水壶3的主体，辅助安装槽212用于供电水壶3的把手31和出水口32位置伸出，使得整个固定夹具21的结构紧凑。

本实用新型的工作原理如下：

第一，将需要激光打标的内容做成激光打标机本体1可识别的电子文件输入到激光打标机本体1的主机系统内；

第二，将生产线上组装好的电水壶3通过人手或机械手放置到转盘2的固定夹具21上，转盘2上有若干个产品的固定夹具21，每个固定夹具21上安装一个电水壶3；

第三，转盘2每隔一定的时间转到一定的角度，将固定在其固定夹具21上的电水壶3送到激光打标头12的下方，启动激光打标程序，激光打标机本体1会将需要打标的内容雕刻在电水壶3的表面上。

第四，完成激光打标后，转盘2将产品送出，通过人手或机械手放置到生产线上进行后续的测试等工序。

本实用新型，结构合理、制造成本低、安全可靠，不存在二次污染，提升用户体验。

本实用新型不局限于上述最佳实施方式，任何人应该得知在本实用新型的启示下作出的结构变化，凡是与本实用新型具有相同或相近的技术方案，均落入本实用新型的保护范围之内。
