一种印花机浆料管清洗和存放装置的制作方法

本实用新型涉及印花设备领域，具体地说是一种印花机浆料管清洗和存放装置。

背景技术：

印花机适用于多种材质印花，经过改装，印花机的应用范围更加广泛，不再限于纸张印刷。就国内外而言：印花机主要分为：热转移印花机、数码印花机（万能打印机）平网印花机及圆网印花机、走台印花机等。

浆料管是圆网印花机必不可少配件，而国内大多数印染公司，圆网印花机的浆料管在停机后一般都是放在一个或几个水桶里面清理，不仅清洗不彻底，而且摆放混乱，没有统一规范，造成现场环境较差，同时影响浆料管的使用寿命，增加成本。

专利号为CN 204338530 U的专利文献公开了一种浓浆管道清洗装置，包括压力桶，压力桶上安装有进气管，进气管上安装有电磁气动阀和气管单向阀，进气管连接到气源，压力桶上还安装有进水管，进水管上安装有定量流量计和水管单向阀，压力桶侧边安装有液面控制阀、手动排气球阀开关、压力继电器，压力桶底部连接有排水管，排水管连接到浓浆管道，排水管上安装有排水电磁阀和排水单向阀；压力桶上端安装有压力表。但是该技术方案存在结构复杂、操作不便、成本高等缺点。

技术实现要素：

本实用新型的技术任务是提供一种印花机浆料管清洗和存放装置，来解决如何能够使浆料管清洗彻底、摆放整齐，提高现场环境，同时增加浆料管的使用寿命，降低成本的问题。

本实用新型解决其技术问题所采用的技术方案是：一种印花机浆料管清洗和存放装置，包括清洗水槽、出水管和过滤网，清洗水槽上设置有水槽盖，水槽盖上设置有若干均匀排列的垫盖，垫盖上设置有浆料管放置孔，水槽盖上与浆料管放置孔相对应的位置设置有与浆料管放置孔贯通的连通孔；出水管设置在清洗水槽一端的侧壁上，过滤网设置在清洗水槽内，过滤网远离出水管的一侧设置有水位传感器。

作为优选，所述浆料管放置孔内设置有浆料管，浆料管连通进水管，浆料管放置在浆料管放置孔内，不仅摆放整齐，而且清洗方便，提高了现场环境质量；通过进水管向浆料管内冲水，彻底冲洗浆料管内的浆料，确保浆料管冲洗干净，增加浆料管的使用寿命和印花机的印花质量。

作为优选，所述清洗水槽的两侧内壁上设置有过滤网安装槽，过滤网安装槽上安装过滤网。

更优地，所述过滤网安装槽设置有至少两组，当需要更换过滤网时，可以在其他过滤网安装槽处安装过滤网。

更优地，所述水位传感器安装在清洗水槽的一侧侧壁的上部位置，通过水位传感器测量清洗水槽内的水位，当水位达到一定数值时，更换过滤网，清理清洗水槽。

更优地，所述垫盖上设置有两个浆料管放置孔，将同一浆料使用的浆料管放置在同一垫盖上清洗和存放，防止使用时混淆，影响印花质量。

更优地，所述清洗水槽采用不锈钢材质。

更优地，所述出水管上设置有出水控制阀，方便控制出水管的出水情况。

本实用新型的浆料管清洗和存放装置和现有技术相比，具有以下有益效果：

1、本实用新型不仅能够使浆料管清洗彻底、摆放整齐，提高现场环境，而且增加了浆料管的使用寿命，降低了印花机使用成本，同时使用本实用新型的清洗和存放装置后，现场非常美观，浆料管摆放方便，也比较规范统一，使用方便，有助于提高工作效率；

2、本实用新型将浆料管放置在浆料管放置孔内，不仅摆放整齐，而且清洗方便，提高了现场环境质量；通过进水管向浆料管内冲水，彻底冲洗浆料管内的浆料，确保浆料管冲洗干净，增加浆料管的使用寿命和印花机的印花质量；

3、本实用新型的清洗水槽内安装有水位传感器，且清洗水槽内安装过滤网，过滤网和水位传感器的使用，能够及时观察清洗水槽内水位变化，及时更换过滤网，清理清洗水槽，提高工作效率，确保浆料管清洗彻底；

4、本实用新型的滤网安装槽设置有至少两组，确保更换过滤网时，可以在其他过滤网安装槽处安装过滤网，不影响正常工作，提高工作效率。

故本实用新型具有设计合理、结构简单、易于加工、体积小、使用方便、一物多用等特点，因而，具有很好的推广使用价值。

附图说明

下面结合附图对本实用新型进一步说明。

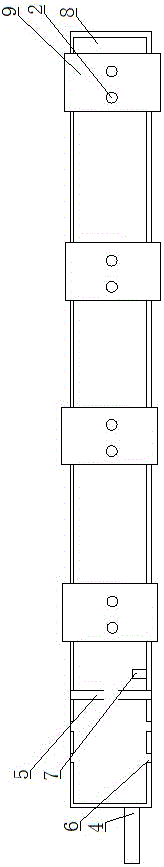

附图1为浆料管清洗和存放装置的结构示意图；

附图2为附图1中A向的结构示意图。

图中：1、浆料管，2、浆料管放置孔，3、清洗水槽，4、出水管，5、过滤网，6、过滤网安装槽，7、水位传感器，8、水槽盖，9、垫盖，10、进水管，11、出水控制阀，12、连通孔。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步说明。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“竖直”“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述。而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为本发明的限制。

如附图1和2所示，本实用新型的浆料管清洗和存放装置，其结构包括清洗水槽3、出水管4和过滤网5，清洗水槽3采用不锈钢材质。清洗水槽3上设置有水槽盖8，水槽盖8上设置有若干均匀排列的垫盖9，垫盖9上设置有两个浆料管放置孔2，将同一浆料使用的浆料管1放置在同一垫盖9上清洗和存放，防止使用时混淆，影响印花质量。水槽盖8上与浆料管放置孔2相对应的位置设置有与浆料管放置孔2贯通的连通孔12；出水管4设置在清洗水槽3一端的侧壁上，出水管4上设置有出水控制阀11。过滤网5设置在清洗水槽3内，过滤网5远离出水管的一侧设置有水位传感器7。水位传感器7安装在清洗水槽3的一侧侧壁的上部位置，通过水位传感器7测量清洗水槽3内的水位，当水位达到一定数值时，更换过滤网5，清理清洗水槽3。浆料管放置孔2内设置有浆料管1，浆料管1连通进水管10。浆料管1放置在浆料管放置孔2内，不仅摆放整齐，而且清洗方便，提高了现场环境质量；通过进水管10向浆料管1内冲水，彻底冲洗浆料管内的浆料，确保浆料管冲洗干净，增加浆料管的使用寿命和印花机的印花质量。清洗水槽3的两侧内壁上设置有过滤网安装槽6，过滤网安装槽6上安装过滤网5。过滤网安装槽6设置有两组，当需要更换过滤网时，可以在其他过滤网安装槽处安装过滤网。

具体使用过程:首先，将浆料管1放置到浆料管放置孔2内，浆料管1与清洗水槽3底部有一定的距离，确保浆料管1内的残余浆料能够用水冲洗掉，并从浆料管1的下端流出，实现浆料管1清洗彻底；然后，将浆料管1连通进水管10，进水管10对浆料管1内部进行冲洗；最后，打开出水控制阀11，清洗水槽3内的水从出水管4流出，进入污水处理工序即可；同时，启动水位传感器7对清洗水槽3内的水位进行测量，当水位达到一定数值时，更换或清洗过滤网5，同时在另一组过滤网安装槽6内安装一个新的过滤网5，确保在清洗过滤网5的同时，不影响正常工作。

通过上面具体实施方式，所述技术领域的技术人员可容易的实现本实用新型。但是应当理解，本实用新型并不限于上述的具体实施方式。在公开的实施方式的基础上，所述技术领域的技术人员可任意组合不同的技术特征，从而实现不同的技术方案。
