一种防尘清洁黑板擦的制作方法

本实用新型涉及一种教学用具技术领域，尤其涉及一种防尘清洁黑板擦。

背景技术：

在教学中，黑板和粉笔是教学中的重要工具，在清除黑板上的粉笔字迹时，主要采用带有刷毛或棉布的板擦，板擦在使用时，会积存较多的粉尘，在下一次使用时这些多余的粉尘会严重阻碍到清洁效果。如果不加以合理的解决，在清理和使用过程中会造成粉尘在教室里飞扬，不仅使课桌、头发和衣服等都沾上了一层白粉，还会散发一种特殊的气味，易引发慢性咽炎等疾病，这对师生的健康带来了很大的危害。

技术实现要素：

本实用新型所要解决的技术问题是提供一种清洁效果好，清洁效率高的的防尘清洁黑板擦。

本实用新型解决上述技术问题的技术方案如下：一种防尘清洁黑板擦，其包括擦拭部、储水箱、水泵、输水管及与所述擦拭部连接的喷水管；其中，所述储水箱、所述水泵及所述输水管依次连接，所述输水管的出口与所述喷水管连通，所述喷水管的管壁上且沿所述喷水管的轴向方向设置有多个喷水孔。

本实用新型的有益效果是：通过设置喷水管，并利用喷水孔向擦拭部喷水，可及时利用喷水管向擦拭部喷水或向黑板喷水，利用擦拭部擦拭黑板上的字迹，达到及时、快速清洁黑板的目的，同时，在节省用水的同时，还可 防止喷水管喷出过多水量导致难以干燥黑板的问题。

在上述技术方案的基础上，本实用新型还可以做如下改进。

进一步，所述喷水管中靠近所述喷水孔的位置设置有超声雾化器。

采用上述进一步方案的有益效果是：通过设置超声雾化器，可将喷水孔喷出的水进行雾化，在润湿擦拭部、起到清洁黑板作用的同时，还可避免黑板上残留过多水分。

进一步，还包括设置于黑板上部的导轨，所述导轨上设置有沿所述导轨延伸方向往复滑动的滑动构件，所述擦拭部通过连接构件与所述滑动构件固接。

采用上述进一步方案的有益效果是：通过设置导轨和滑动构件，滑动构件带动擦拭部在黑板上移动，从而可加快对黑板的清洁工作。

进一步，还包括驱动电机、与所述驱动电机连接的连杆及与所述擦拭部铰接的轴，且所述连杆与所述擦拭部固接，所述轴与所述连接构件固接。

采用上述进一步方案的有益效果是：通过驱动电机驱动连杆移动，连杆带动擦拭部绕轴移动，以往复清洁黑板，进一步提升了黑板擦的清洁效率。

进一步，所述擦拭部和所述滑动构件均为两个，每个所述擦拭部均通过其对应的所述连接构件与其对应的所述滑动构件连接。

采用上述进一步方案的有益效果是：通过设置两个擦拭部，可同时利用两个擦拭部清洁黑板，提高黑板擦的清洁效率。

进一步，所述擦拭部为长条状，其中一个所述擦拭部的长度大于另一个所述擦拭部的长度。

采用上述进一步方案的有益效果是：通过设置两个长短不一的擦拭部，在两个擦拭部往复移动的过程中，可清洁黑板的不同区域，实现无死角清洁。

进一步，所述滑动构件(6)为滑块，所述连接构件呈“T”字型，所述连接构件的端部固定于所述滑块上，所述连接构件的延伸部固定于所述轴 上。

采用上述进一步方案的有益效果是：通过采用“T”型的连接构件，将擦拭部的轴固定于滑块上，增大了连接构件与滑块的接触面积，提高了该连接构件与滑块连接的稳定性。

进一步，所述滑动构件(6)为滑轮，所述连接构件呈“F”型，所述连接构件的端部固定于所述滑轮的轮轴上，设置于所述连接构件的延伸部上且与所述连接构件的端部平行的侧部固定于所述轴上。

采用上述进一步方案的有益效果是：通过采用“F”型连接构件，将擦拭部的轴固定于滑轮的轮轴上，提高了该连接构件与滑轮连接的稳定性。

附图说明

图1为本实用新型实施例一提供的防尘清洁黑板擦的结构示意图；

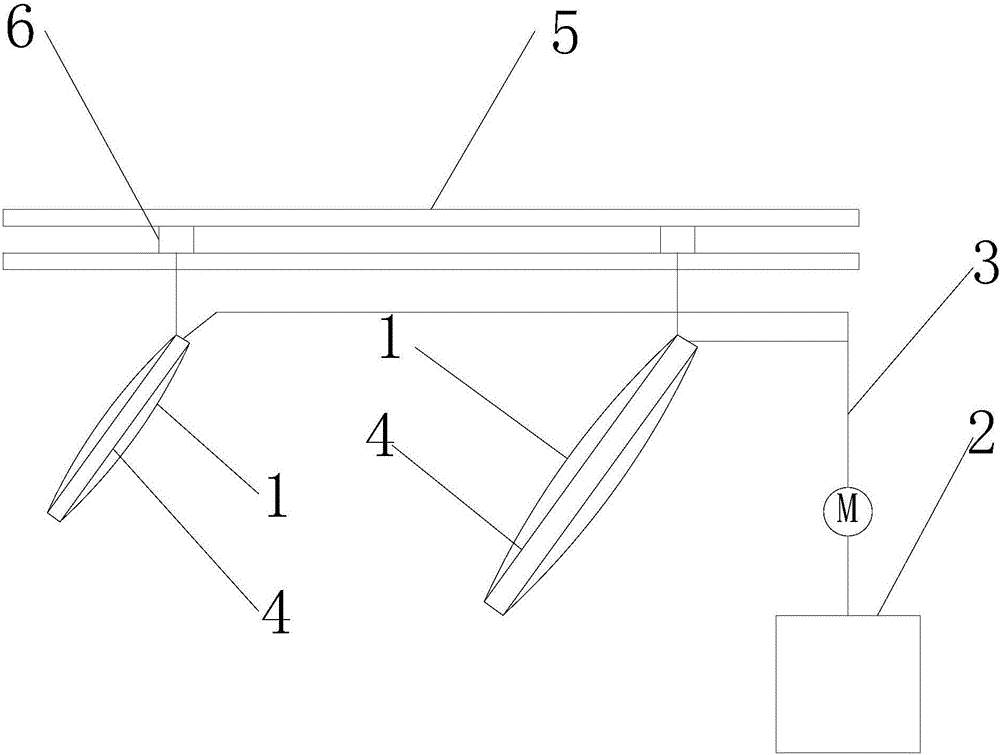

图2为本实用新型实施例二提供的防尘清洁黑板擦的结构示意图。

附图中，各标号所代表的部件列表如下：

1、擦拭部，2、储水箱，3、输水管，4、喷水管，5、导轨，6、滑动构件。

具体实施方式

以下结合附图对本实用新型的原理和特征进行描述，所举实例只用于解释本实用新型，并非用于限定本实用新型的范围。需要说明的是，在不冲突的情况下，本申请的实施例及实施例中的特征可以相互组合。

实施例一

如图1所示，本实施例提供的防尘清洁黑板擦，其包括擦拭部1、储水箱2、水泵、输水管3及喷水管4；其中，所述储水箱2、所述水泵及所述输水管3依次连接，所述输水管3的出口与所述喷水管4连通，所述喷水管4的管壁上且沿所述喷水管4的轴向方向设置有多个喷水孔，所述擦拭部1连接在所述设有喷水口的喷水管4上。

其中的喷水管4可通过其喷水孔将水喷至擦拭部1上，润湿擦拭部1，并通过擦拭部1擦拭黑板，达到清洁黑板的目的。其中的喷水管4也可通过其喷水孔将水喷至黑板上，润湿黑板，并通过擦拭部1擦拭黑板，同样可以达到清洁黑板的目的。

本实施例提供的防尘清洁黑板擦通过设置喷水管4，利用喷水管4上的喷水孔向擦拭部1喷水，可及时利用喷水管4向擦拭部1喷水或向黑板喷水，利用擦拭部1擦拭黑板上的字迹，达到及时、快速清洁黑板的目的；同时，还可节省用水，防止喷水管4喷出过多水量导致黑板干燥时间较长的问题。

实施例二

如图2所示，本实施例提供的防尘清洁黑板擦，其包括擦拭部1、储水箱2、水泵、输水管3及喷水管4；其中，所述储水箱2、所述水泵及所述输水管3依次连接，所述输水管3的出口与所述喷水管4连通，所述喷水管4的管壁上且沿所述喷水管4的轴向方向设置有多个喷水孔，所述擦拭部1连接在所述设有喷水口的喷水管4上。

为进一步减少黑板上残存的水分，还可在喷水管4中靠近所述喷水孔的位置设置超声雾化器，在利用喷水管4喷水时，还可利用设置在喷水管4中的超声雾化器将水雾化，并通过喷水管4上的喷水孔喷出，在清洁黑板的同时，可避免过多水分残留在黑板上。为便于擦拭部1擦拭黑板，还可在黑板上部设置导轨5，并在导轨5上设置沿导轨5延伸方向往复滑动的滑动构件6，所述擦拭部1通过连接构件与所述滑动构件6固接，该滑动构件可为滑块或滑轮。通过设置导轨5和滑动构件6，滑动构件6带动擦拭部1在黑板上移动，从而可加快对黑板的清洁工作。

为提升黑板擦的工作效率，避免依靠人力擦拭黑板，还可设置驱动电机，与所述驱动电机连接的连杆及与所述擦拭部1铰接的轴，且所述连杆与所述擦拭部1固接，所述轴与所述连接构件固接。通过驱动电机驱动连杆移动， 连杆带动擦拭部1绕轴移动，以往复清洁黑板，进一步提升了黑板擦的清洁效率。其中的擦拭部1和滑动构件6均为两个，每个所述擦拭部1均通过其对应的所述连接构件与其对应的所述滑动构件6连接，通过设置两个擦拭部1，可同时利用两个擦拭部1清洁黑板，提高黑板擦的清洁效率。其中的擦拭部1可为长条状，其中一个所述擦拭部1的长度大于另一个所述擦拭部1的长度，通过设置两个长短不一的擦拭部1，在两个擦拭部1往复移动的过程中，可清洁黑板的不同区域，实现无死角清洁。其中的滑动构件6可为滑块或滑轮，当滑动构件6位滑块时，连接构件呈“T”字型，所述连接构件的端部固定于所述滑块上，所述连接构件的延伸部固定于所述轴上，通过采用“T”型的连接构件，将擦拭部的轴固定于滑块上，增大了连接构件与滑块的接触面积，提高了该连接构件与滑块连接的稳定性。当滑动构件6为滑轮时，连接构件呈“F”型，所述连接构件的端部固定于所述滑轮的轮轴上，设置于所述连接构件的延伸部上且与所述连接构件的端部平行的侧部固定于所述轴上，通过采用“F”型连接构件，将擦拭部的轴固定于滑轮的轮轴上，提高了该连接构件与滑轮连接的稳定性。

本实施例提供的防尘清洁黑板擦，当需要清洁黑板时，可通过控制开关开启驱动电机和水泵运转，进而通过喷水管4喷水，通过擦拭部1清洁黑板。利用喷水管4上的喷水孔向擦拭部1或向黑板喷水，并利用擦拭部擦拭黑板上的字迹，达到及时、快速清洁黑板的目的；同时，在节省用水的同时，还可防止喷水管4喷出过多水量导致难以干燥黑板的问题。

在本实用新型的描述中，需要说明的是，术语“顶”、“底”、”“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。此外，在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上。

以上所述仅为本实用新型的较佳实施例，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
