新型多媒体教学仪器的制作方法

本实用新型涉及教学仪器
技术领域：
，特别涉及一种新型多媒体教学仪器。
背景技术：

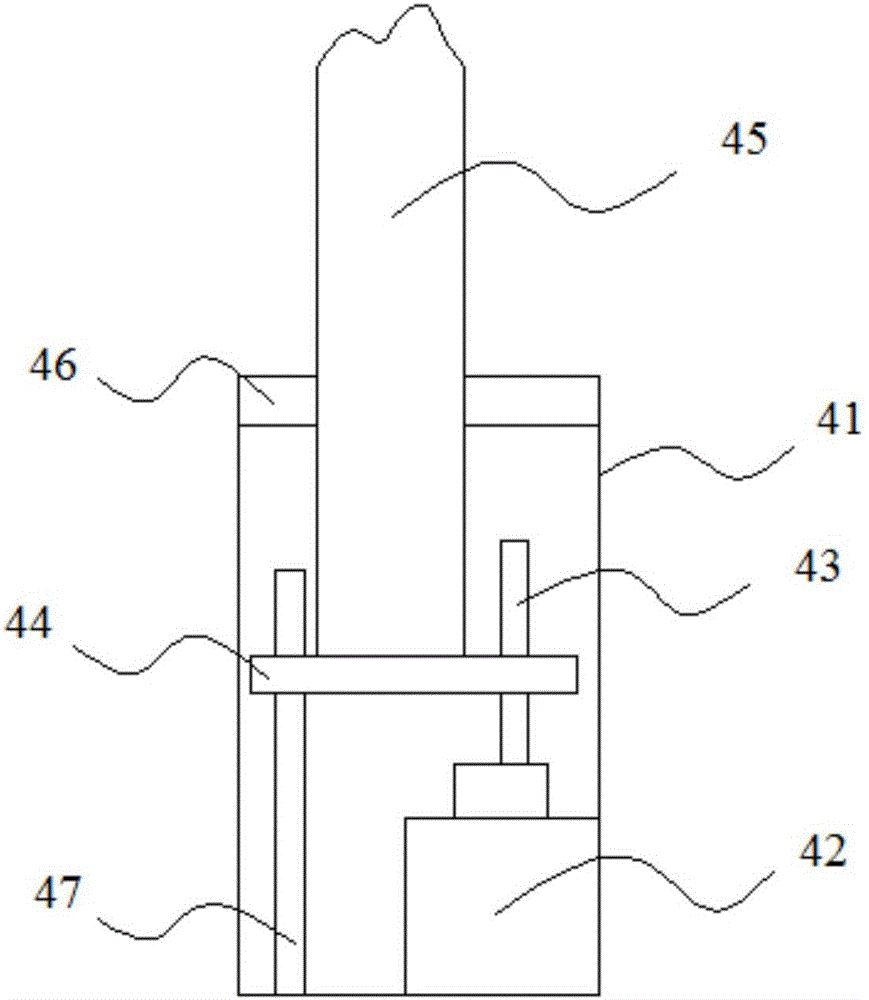

：随着现代教育技术的发展，多媒体辅助教学进入教学课堂，利用计算机多媒体技术对文本、声音、图形、图像、动画等数据进行综合展示，能充分创造出一个图文并茂、有声有色、生动逼真的教学环境，为教师教学的顺利实施提供形象的表达工具，从而激发学生的学习兴趣，有效提高教学效果。现有的多媒体教学仪器使用不方便，例如CN201220009630.1号专利中的一种基于计算机技术的多媒体教学仪器，包括安装支架，所述安装支架上部两侧设有壁挂架，所述安装支架上部设有音响和摄像头，所述安装支架上设有两个显示屏，所述安装支架的一侧设有手写板，所述安装支架下部设有控制计算机，所述显示屏、音响、手写板以及摄像头都与所述控制计算机连接。上述现有的多媒体教学仪器中摄像头的高度和角度均不能够调节，导致使用起来不方便。技术实现要素：基于此，本实用新型的目的在于提供一种可对摄像头的高度和角度进行调整的新型多媒体教学仪器。一种新型多媒体教学仪器，包括摄像头、安装架、显示屏以及音响，所述显示屏和所述音响位于所述安装架上，所述安装架下部设有控制计算机，所述摄像头、所述显示屏以及所述音响均与所述控制计算机电性连接，所述安装架顶部设有容纳箱，所述容纳箱内设有第一电机，所述第一电机的输出轴上设有延伸至所述容纳箱外的转轴，所述转轴顶部设有自动调高装置，所述自动调高装置包括设在所述转轴上的固定柱、设在所述固定柱内的第二电机、设在所述第二电机输出轴上的丝杆以及可滑动设置在所述丝杆上的滑块，所述滑块上设有延伸至所述固定柱外的竖杆，所述摄像头安装在所述竖杆的顶端，所述容纳箱的底部设有安装座，所述第一电机安装在所述安装座上，所述安装座内设有降噪器，所述降噪器包括上长孔和下长孔，所述上长孔和所述下长孔相连通且所述上长孔架设在所述下长孔上，所述下长孔内设有第一吸音棉，所述固定柱包括内层和外层，所述内层和所述外层形成的空间内设有第二吸音棉，所述安装架的外壁设有与所述第一电机和所述第二电机电性连接的控制开关板，所述音响位于所述控制开关上方，所述显示屏右侧设有手机读写器。本实用新型具的有益效果是：通过所述控制开关板可控制所述第一电机旋转，从而带动所述摄像头调整角度，通过所述控制开关板可控制所述第二电机旋转，带动所述丝杆旋转，从而使得所述滑块在所述丝杆上做上下运动，进一步通过所述竖杆带动所述摄像头上下运动，通过所述控制开关板、所述第一电机、所述第二电机、所述丝杆、所述滑块、所述竖杆以及所述摄像头的结构设计，使得所述新型多媒体教学仪器的自动化程度较高，使用方便，通过所述降噪器可吸收所述第一电机产生的噪音，通过所述第二吸音棉可吸收所述第二电机产生的噪音，从而使所述新型多媒体教学仪器发出的噪音降低，通过所述上长孔和所述下长孔的连通设计，使得所述降噪器的降噪效果得到提升，进一步使所述新型多媒体教学仪器发出的噪音降低，通过所述手机读写器可直接对手机进行信息的连接，使用方便。进一步地，所述固定柱采用中空结构。进一步地，所述固定柱的顶部设置有端盖，所述竖杆穿过所述端盖并与所述端盖滑动连接。进一步地，所述固定柱内设有与所述丝杆平行的固定杆，所述固定杆穿过所述滑块并与所述滑块滑动连接。进一步地，所述安装架底部设有滑轮。进一步地，所述上长孔的内径小于所述下长孔的内径。进一步地，所述控制计算机上设有USB连接口和无线网连接器。进一步地，所述第二吸音棉内设有加固网。进一步地，所述加固网的两个表面均设有凸起，且所述凸起嵌入在所述第二吸音棉内。附图说明图1为本实用新型第一实施例新型多媒体教学仪器的结构示意图；图2为图1中自动调高装置的结构示意图；图3为图1中安装座的纵向剖视图；图4为图2中固定柱的横向剖视图；图5为本实用新型第二实施例中固定柱的横向剖视图。主要元素符号说明摄像头1安装架2显示屏21音响22控制计算机23手机读写器24容纳箱3第一电机31转轴32自动调高装置4固定柱41，41a第二电机42丝杆43滑块44竖杆45端盖46固定杆47安装座5降噪器51上长孔52下长孔53第一吸音棉54内层61外层62第二吸音棉63控制开关板7加固网8，8a凸起81滑轮91USB连接口92无线网连接器93如下具体实施方式将结合上述附图进一步说明本实用新型。具体实施方式为了便于理解本实用新型，下面将参照相关附图对本实用新型进行更全面的描述。附图中给出了本实用新型的若干实施例。但是，本实用新型可以以许多不同的形式来实现，并不限于本文所描述的实施例。相反地，提供这些实施例的目的是使对本实用新型的公开内容更加透彻全面。请参阅图1至图4，一种新型基于计算机技术的多媒体教学仪器，包括摄像头1、安装架2、显示屏21以及音响22，所述显示屏21和所述音响22位于所述安装架2上，所述安装架2下部设有控制计算机23，所述摄像头1、所述显示屏21以及所述音响22均与所述控制计算机23电性连接。所述安装架2的顶部设有容纳箱3，所述容纳箱3内设有第一电机31，所述第一电机31的输出轴上设有延伸至所述容纳箱3外的转轴32，所述转轴32的顶部设有自动调高装置4，所述自动调高装置4包括设在所述转轴32上的中空固定柱41、设在所述固定柱41内的第二电机42、设在所述第二电机42输出轴上的丝杆43以及滑动装置在所述丝杆43上的滑块44，所述滑块44可在所述丝杆43上滑动，所述滑块44上设有延伸至所述固定柱41外的竖杆45，所述摄像头1安装在所述竖杆45的顶端，所述固定柱41采用中空结构。所述容纳箱3的底部设有安装座5，所述第一电机31安装在所述安装座5上，所述安装座5内设有降噪器51，所述降噪器51从上往下依次包括相连通的上长孔52和下长孔53，所述上长孔52的内径小于所述下长孔53的内径，所述下长孔53内设有第一吸音棉54，所述固定柱41包括内层61和外层62，所述内层61和所述外层62形成的空间内设有第二吸音棉63，所述安装架2的外壁设有与所述第一电机31以及所述第二电机42电性连接的控制开关板7，所述音响22位于所述控制开关板7上方，所述显示屏21右侧设有手机读写器24，通过所述手机读写器24可直接对放置在所述手机读写器24中的手机进行连接，从而避免了通过数据线连接所述控制计算机23。所述固定柱41的顶部设有端盖46，所述竖杆45穿过所述端盖46并与所述端盖46滑动连接，所述端盖46防止所述固定柱41进入灰尘，所述固定柱41内设有与所述丝杆43平行的固定杆47，所述固定杆47穿过所述滑块44并与所述滑块44滑动连接，从而避免了所述滑块44在所述丝杆43上发生旋转。所述第二吸音棉63内设有加固网8，所述加固网8使所述第二吸音棉63的位置更加牢固，所述安装架2底部设有滑轮91，所述滑轮91用于方便移动所述安装架2的位置，所述控制计算机23上设有USB连接口92和无线网连接器93，所述USB连接口92用于连接外部设备，所述无线网连接器93用于将所述控制计算机23连接无线网路。本实用新型的有益效果是：通过所述控制开关板7控制所述第一电机31旋转，从而带动所述摄像头1调整角度，通过所述控制开关板7可控制所述第二电机42旋转，带动所述丝杆43旋转，从而使得所述滑块44在所述丝杆43上做上下运动，进一步通过所述竖杆45带动所述摄像头1上下运动，通过所述控制开关板7、所述第一电机31、所述第二电机42、所述丝杆43、所述滑块44、所述竖杆45以及所述摄像头1的结构设计，使得本实用新型的自动化程度较高，使用方便，通过所述降噪器51可吸收所述第一电机31产生的噪音，通过所述第二吸音棉63可吸收所述第二电机42产生的噪音，从而使本实用新型发出的噪音降低，通过所述上长孔52和所述下长孔53的连通设计，使得所述降噪器51的降噪效果得到提升，进一步使本实用新型发出的噪音降低。请参阅图5，为本实用新型第二实施例中固定柱41a的横向剖视图，该第二实施例与第一实施例的结构大抵相同，其区别在于，本实施例中加固网8a的两个表面均设有凸起81，且所述凸起81嵌入在所述第二吸音棉63内，使得所述第二吸音棉63与所述加固网8a的连接更加的紧密。上述实施例描述了本实用新型的技术原理，这些描述只是为了解释本实用新型的原理，而不能以任何方式解释为本实用新型保护范围的限制。基于此处的解释，本领域的技术人员不需要付出创造性的劳动即可联想到本实用新型的其他具体实施方式，这些方式都将落入本实用新型的保护范围内。当前第1页1 2 3
