一种可折叠显示装置的制作方法

本发明涉及可折叠显示领域，特别是涉及一种可折叠显示装置。

背景技术：

随着显示技术的不断发展，显示面板制造技术也趋于成熟，现有的显示面板主要包括有机电致发光显示面板(Organic Light Emitting Diode，OLED)、液晶显示面板(Liquid Crystal Display，LCD)、等离子显示面板(Plasma Display Panel，PDP)等。当今，对于在便携式设备(例如移动电话、平板电脑等)的公共需求不断增加。可折叠显示装置具有易携带、大尺寸屏幕等特点。因此，公众对于可折叠显示装置表现出浓厚的兴趣。

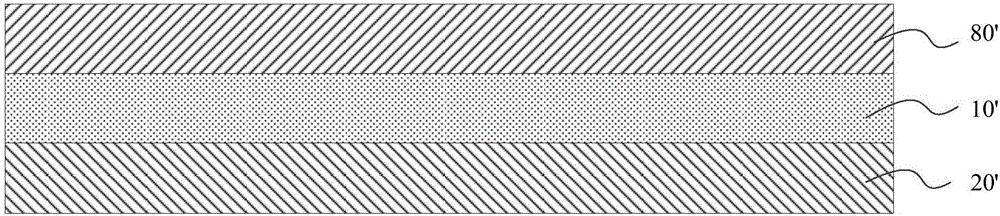

如图1所示，现有的显示面板中在上表面为了保护显示面板10’受外界的刮擦和冲击，设置了覆盖窗80’，在下表面设置支撑机构20’防止显示面板10’由于任意蜷曲或是弯折导致失效。但是，由于覆盖窗80’和支撑机构20’本身的弯折能力的局限性，导致柔性显示面板的弯折性能受限。请参照图2，图2为现有技术的一种可折叠显示装置结构示意图，了改善显示面板的可折叠性能，会在基板上设置一种支撑板20”，其中支撑板20”包含折叠区202”和非折叠区201”，折叠区202”的柔性大于非折叠区201”的柔性，折叠区和非折叠区采用不同的材料分别贴附到基板10”上。该现有技术由于支撑板20”的折叠区和非折叠区采用不同的材料分别贴附到基板上，在弯折时，在折叠区的边缘有向左的应力，折叠区具有向右的应力，容易在折叠区和非折叠区的界面处产生剥离。

技术实现要素：

有鉴于此，本发明提供一种可折叠显示装置，包括：

显示面板；

支撑板，设置于所述显示面板的背光侧，其中，所述支撑板包括折叠区和非折叠区，所述折叠区和所述非折叠区之间没有界面而成一体结构，且所述折叠区包含柔性部分，所述非折叠区包含刚性部分，所述刚性部分的弹性模量大于所述柔性部分的弹性模量。

本发明实施例提供一种可折叠显示装置，通过设计一种包含折叠区和非折叠区的支撑板，折叠区包含柔性部分，非折叠区包含刚性部分，刚性部分的弹性模量大于柔性部分的弹性模量，使折叠区具有耐弯折特性，非折叠区刚性较强，从而实现在固定区域可折叠显示。并且折叠区和非折叠区之间没有界面而成一体结构，使弯折时不会在界面开裂。

附图说明

图1是现有技术中一种可折叠显示装置结构示意图；

图2是现有技术中一种可折叠显示装置折叠状态示意图；

图3是本发明实施例提供的一种可折叠显示装置结构示意图；

图4是本发明实施例提供的一种可折叠显示装置折叠状态示意图；

图5是本发明实施例提供的另一种可折叠显示装置折叠状态示意图；

图6是本发明实施例提供的另一种可折叠显示装置折叠状态示意图；

图7是本发明实施例提供的另一种可折叠显示装置结构示意图；

图8是本发明实施例提供的另一种可折叠显示装置折叠状态示意图。

具体实施方式

为使本发明的上述目的、特征和优点能够更为明显易懂，下面将结合附图和实施例对本发明做进一步说明。然而，示例实施方式能够以多种形式实施，且不应被理解为限于在此阐述的实施方式；相反，提供这些实施方式使得本发明更全面和完整，并将示例实施方式的构思全面地传达给本领域的技术人员。在图中相同的附图标记表示相同或类似的结构，因而将省略对它们的重复描述。本发明中所描述的表达位置与方向的词，均是以附图为例进行的说明，但根据需要也可以做出改变，所做改变均包含在本发明保护范围内。本发明的附图仅用于示意相对位置关系，某些部位的层厚采用了夸示的绘图方式以便于理解，附图中的层厚并不代表实际层厚的比例关系。

需要说明的是，在以下描述中阐述了具体细节以便于充分理解本发明。但是本发明能够以多种不同于在此描述的其它方式来实施，本领域技术人员可以在不违背本发明内涵的情况下做类似推广。因此本发明不受下面公开的具体实施方式的限制。如在说明书及权利要求当中使用了某些词汇来指称特定组件。本领域技术人员应可理解，硬件制造商可能会用不同名词来称呼同一个组件。本说明书及权利要求并不以名称的差异来作为区分组件的方式，而是以组件在功能上的差异来作为区分的准则。如在通篇说明书及权利要求当中所提及的“包含”为一开放式用语，故应解释成“包含但不限定于”。将理解，如在通篇说明书及权利要求当中所提及的一个部件位于另一部件的“一侧”包含该部件和该另一部件相邻或者不相邻的情形。如在通篇说明书及权利要求当中所提及的一个部件位于另一部件“上”包含该部件和该另一部件相邻或者不相邻的情形。说明书后续描述为实施本申请的较佳实施方式，然所述描述乃以说明本申请的一般原则为目的，并非用以限定本申请的范围。本申请的保护范围当视所附权利要求所界定者为准。

需要说明的是，在以下描述中阐述了具体细节以便于充分理解本发明。但是本发明能够以多种不同于在此描述的其它方式来实施，本领域技术人员可以在不违背本发明内涵的情况下做类似推广。因此本发明不受下面公开的具体实施方式的限制。

请参考图3，图3是本发明实施例提供的一种可折叠显示装置结构示意图，包括：显示面板10；支撑板20，设置于显示面板10的背光侧，其中，支撑板20包括折叠区202和非折叠区201，折叠区202和非折叠区201之间没有界面而成一体结构，且折叠区202包含柔性部分，非折叠区201包含刚性部分，刚性部分的弹性模量大于柔性部分的弹性模量。本发明实施例通过设计一种包含折叠区202和非折叠区201的支撑板20，折叠区202包含柔性部分，非折叠区201包含刚性部分，刚性部分的弹性模量大于柔性部分的弹性模量，使折叠区202具有耐弯折特性，非折叠区201刚性较强，从而实现在固定区域可折叠显示。其中对折叠区和/或非折叠区进行改性处理，使折叠区202和非折叠区201之间没有界面而成一体结构，使弯折时不会在界面开裂。参见图4，图4为本发明实施例提供的一种可折叠显示装置折叠状态示意图，从图4可以看出，由于折叠区和非折叠区为一体结构，在弯折时没有明显的界面，可以通过对支撑板基体材料的选择以及对支撑板基体材料进行改性，使折叠区具有较大的形变，非折叠区具有较高的刚性和强度，而不会出现在折叠区和非折叠区由于界面的存在而开裂的现象。

可选地，支撑板的基体材料可以包含橡胶、聚酰亚胺(PI)、聚酰胺(PA)、聚碳酸酯(PC)、聚苯醚砜(PES)、聚对苯二甲酸乙二醇酯(PET)、聚萘二甲酸乙二醇酯(PEN)、聚甲基丙烯酸甲酯(PMMA)、环烯烃共聚物(COC)中的任意一种。

可选地，本发明实施例中非折叠区可以包含增韧材料对支撑板基体材料进行增韧，以改善非折叠区域的强度，使可折叠显示装置具有抗震、耐摔、耐按压、耐触控等性能。而折叠区保持支撑板基体材料的较易变形性能，从而使可折叠显示装置在固定区域可折叠。该增韧材料可以包含纤维、例如可以是纳米纤维、天然纤维素、锦纶、丙纶、涤纶、腈纶、醋酸纤维等高分子树脂。可以通过对非折叠区的支撑板进行共混处理，从而提高非折叠区域的强度，从而使可折叠显示装置具有一定的抗压等物理强度，使折叠区保持基体材料的可逆形变，即使在折叠区发生多次变形也可以保持较好的恢复原来形状的性能。对于折叠区也可以进行适当的增韧处理，对于增韧剂的选择以改善折叠区域的可折叠性能，以及折叠后可以较好的恢复而不产生折痕的目的进行选择，本发明发明实施例对此不做限定。本发明实施例中，可以先制备在非折叠区增韧的支撑板再将支撑板贴附到基板的背光侧。

可选地，该支撑板20的基体材料可以包含橡胶，非折叠区201包含经过对橡胶进行硫化处理得到的高分子网络结构。橡胶具有可逆形变的高弹性，橡胶的分子链可以交联，交联后的橡胶具有良好的物理力学性能和化学稳定性。本发明实施例中支撑板的基体材料可以使用橡胶，其中对非折叠区进行橡胶的硫化交联处理，使非折叠区域具有较强的物理强度和耐老化性能，而折叠区保持橡胶的可逆形变，即使在折叠区发生多次变形也可以保持较好的恢复原来性质的性能。本发明实施例中，可以是先对支撑板的非折叠区201的橡胶进行硫化处理再将支撑板贴附到基板的背光侧，也可以是先将支撑板贴附到基板的背光侧再对非折叠区的橡胶进行硫化处理。

可选地，本发明实施例中的支撑板20的基体材料可以为橡胶，非折叠区可以通过对橡胶进行氟化处理得到，从而使非折叠区的橡胶含有碳-氟键而具有较强的强度。例如，可以利用氟气或二氟化氙等与橡胶材料表面相接触产生化学反应对橡胶表面进行氟化改性。二氟化氙表面氟化是通过控制温度使二氟化氙升华为气态，并与橡胶表面发生氟化反应。随着反应时间延长，橡胶表面氢原子被氟原子取代由碳-氢键变成碳-氟键，碳-氢键键能约415KJ/mol，碳-氟键键能约515KJ/mol，并且改善前的橡胶为线状分子，而氟化改善后的橡胶变为交联结构的分子，使橡胶的强度大大增强。本发明实施例的支撑板的基体材料可以使用橡胶，通过对非折叠区的橡胶进行氟化处理改善非折叠区域的强度，而折叠区保持橡胶的优越的形变性能，使支撑板呈一体结构，防止由于折叠区和非折叠区由于界面的存在而在界面发生开裂。本发明实施例中，可以是先对支撑板的非折叠区201的橡胶进行氟化处理再将支撑板贴附到基板的背光侧，也可以是先将支撑板贴附到基板的背光侧再对非折叠区的橡胶进行氟化处理。

可选地，本发明实施例中的支撑板的基体材料可以为橡胶，支撑板20的非折叠区包含经过过氧化物处理得到的高分子网络结构。橡胶的分子链主要是包含不饱和碳-碳键的线状分子，过氧化物与橡胶共热时均裂产生自由基,然后通过自由基加成反应或夺取橡胶分子链上的ɑ-亚甲基活泼氢进行交联反应,从而在反应过程中不断形成碳-碳交联键，使线状橡胶分子变成高分子网络结构，使非折叠区域的橡胶的强度增大。而折叠区保持橡胶的优越的形变性能，使支撑板呈一体结构，防止由于折叠区和非折叠区由于界面的存在而在界面发生开裂。用于橡胶交联的过氧化物可以是一类含有氧-氧键的物质。可以包含二酰基过氧化物，叔烷基过氧酸酯，烷基氢过氧化物，二烷基过氧化物，二烷基过氧缩酮、过氧化二异丙苯(DCP)、过氧化苯甲酰(BPO)、1,1-二叔丁基过氧基-3,3,5-三甲基环己烷(BPMC)、2,5-二甲基-2,5-双(叔丁基过氧基)己烷(DBPMH)、1,3-双(叔丁过氧异丙基)苯(BIPB)等，对此本发明不做限定。本发明实施例中，可以是先对支撑板的非折叠区201的橡胶进行过氧化处理再将支撑板贴附到基板的背光侧，也可以是先将支撑板贴附到基板的背光侧再对非折叠区的橡胶进行过氧化处理。

可选地，本发明实施例中的支撑板的基体材料可以为橡胶，支撑板20的非折叠区包含经过离子注入处理得到的硬化橡胶。本发明实施例中的离子注入可选地可以用氟离子注入对橡胶进行处理，使橡胶硬化，强度增大。从而使支撑板的非折叠区具有较高的强度而折叠区保持橡胶的可逆形变，即使在折叠区发生多次变形也可以保持较好的恢复原来性质的性能，对于所注入离子的选择本发明不做具体限定，只要是在非折叠区注入离子的技术方案都在本发明实施例的保护范围内。本发明实施例中，可以是先对支撑板的非折叠区201的橡胶进行离子注入处理再将支撑板贴附到基板的背光侧，也可以是先将支撑板贴附到基板的背光侧再对非折叠区的橡胶进行离子注入处理，对此本发明不做限定。

本发明实施例将支撑板设置为包含折叠区和非折叠区，折叠区包含柔性部分，非折叠区包含刚性部分，刚性部分的弹性模量大于柔性部分的弹性模量，使显示装置在固定区域可以折叠，并且折叠区和非折叠区之间没有界面而成一体结构，使显示装置在折叠时不会由于界面的存在而导致开裂，或者由于界面的存在而导致有明显的折痕，从而影响可折叠显示装置的寿命和显示效果。

可选地，本发明实施例中，折叠区的弹性模量可以为0.0001-0.01GPa，以使折叠区具有较大的形变量，使可折叠显示装置具有较小的折叠半径，以满足折叠半径为3mm-10mm的需求，使可折叠显示装置具有较好的可折叠性能。非折叠区的弹性模量大于1GPa，从而使支撑板厚度较薄时就能够使非折叠区具有较好的刚性，使可折叠显示装置具有一定的强度，使可折叠显示装置具有抗震、耐摔、耐按压、耐触控等性能，因为支撑板厚度太厚不利于弯折。综合上述因素，本发明实施例中，折叠区的弹性模量可以为0.0001-0.01GPa，非折叠区的弹性模量大于1GPa，可以使可折叠装置具有较小的折叠半径以及具有较大的强度，综合性能较好。

显示面板10可选地为柔性显示面板，可以为有机发光二极管显示、发光二极管显示、电泳显示、电子纸、液晶显示等。对于显示面板的类型本发明对此不限定，只要是可折叠的显示面板均适用，本领域技术人员可以根据需求进行选择。

可选地，参见图4，图4中，可折叠显示装置向显示面板10背离支撑板20的一侧弯折，此时，折叠区的宽度L满足其中，R为弯折半径，T1为显示面板的厚度，T2为支撑板20的厚度。图4中折叠区域的中心面30将折叠区域分成A和B两个区域，由于折叠区的弯折，使B区域受到压应力，A区域受到拉应力，为此折叠区进行弯折时，至少需要保证折叠区的中心面位置不发生形变，因此折叠区的宽度L需要满足参见图5，如果折叠区宽度则和折叠区相邻的非折叠区会受到弯折，该非折叠区会受到较大的拉应力，由于非折叠区是刚性的，弹性模量大于1GPa，形变量较小，在该位置会形成较大的应力集中，在折叠区和非折叠区会由于应力而导致开裂。

可选地，参见图6，图6是本发明实施例提供的一种可折叠显示装置另一种折叠状态示意图。图6中，可折叠显示装置向支撑板20背离显示面板10的一侧弯折，此时，折叠区的宽度L满足其中，R为弯折半径，T2为支撑板20的厚度。同理，图5中折叠区的中心面30将折叠区分成A和B两个区域，由于折叠区的弯折，使B区域受到压应力，A区域受到拉应力，为此折叠区进行弯折时，至少需要保证折叠区的中心面位置不发生形变，因此折叠区的宽度L需要满足同样，如果折叠区宽度则和折叠区相邻的非折叠区会受到弯折，该非折叠区会受到较大的拉应力，由于非折叠区是刚性的，弹性模量大于1GPa，形变量较小，在该位置会形成较大的应力集中，在折叠区和非折叠区会由于应力而导致开裂。

可选地，参见图7和图8，图7为本发明实施例提供的另一种可折叠显示装置结构示意图，图8是本发明实施例提供的另一种可折叠显示装置折叠状态示意图。在图7中，在折叠区202包含刚性部分，可以有效提高折叠区的强度，改善可折叠显示装置的触控等性能，可选地，折叠区的刚性部分间隔设置，在改善折叠区的强度同时还能保证较好的可折叠性能。对于在折叠区202设置刚性区域的个数本发明实施例不限制，只要是在折叠区设置刚性区域的技术方案均在本发明实施例的保护范围内，本领域技术人员可以根据实际需求进行设置。

本发明实施例的可折叠显示装置通过设置一种包含折叠区202和非折叠区201的支撑板20，折叠区202包含柔性部分，非折叠区201包含刚性部分，刚性部分的弹性模量大于柔性部分的弹性模量，从而使非折叠区具有较好的刚性，使可折叠显示装置具有一定的强度，使可折叠显示装置具有抗震、耐摔、耐按压、耐触控等性能，同时折叠区具有耐弯折特性，从而实现在固定区域可折叠显示。并且折叠区和非折叠区之间没有界面而成一体结构，使弯折时不会在界面开裂。

以上内容是结合具体的优选实施方式对本发明所作的进一步详细说明，不能认定本发明的具体实施只局限于这些说明。对于本发明所属技术领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干简单推演或替换，都应当视为属于本发明的保护范围。
