使用到硒鼓上以将碳粉输送到硒鼓的碳粉补充瓶、硒鼓组件及图像形成装置的制作方法

技术领域

本实用新型涉及电子照相装置技术领域，尤其是在打印机和复印机等采用电子照相方式进行成像的图像形成装置所使用的硒鼓(碳粉盒/匣，或卡匣)以及使用到硒鼓上以将碳粉输送到硒鼓的碳粉补充瓶。

背景技术：

一般打印机的硒鼓由碳粉仓、废粉仓、感光元件、充电轮、磁轮、出粉刀清洁刮刀等主要零部件组成，其组合在一起形成一个硒鼓，安装在打印机的内部，用于显影成像。硒鼓依照激光发射源对感光鼓的位置不同可分为ㄈ型、两翼型以及U型三种结构设计。

现有的硒鼓，例如HP公司、Canon公司、Samsung公司等主要生产商提供的硒鼓采用一次性设计，即硒鼓内原装的碳粉使用完以后直接丢弃，需要用户重新购买全新的硒鼓，然而除了碳粉使用完以外，其他大部分的零件仍可以使用，尤其是感光元件(如感光鼓)，直接丢弃既造成资源浪费，也容易导致环境污染。

业内部分公司对丢弃的硒鼓加以回收，通过重新充填碳粉后再销售，实现兼容式的回收再利用，一般可重复回收充填3-4次。由于硒鼓(也称卡匣、碳粉盒等)的拆卸、组装工序繁杂，一般的用户是难以完成此项工作的，因此，业界在碳粉仓及废粉仓设计一个补充碳粉孔及清理废粉孔来改善此问题，方便这些回收厂商进行再充填，也可由用户自己来充填。但是这种补粉及清粉对于用户来说还是有许多不便，例如洒落，吸入自己的体内等问题，对于环境以及用户的身体都将造成损害。

为改进此问题，使的硒鼓大部分零件在一次使用中达到使用寿命，业内对硒鼓的设计进一步研究，提出连续供粉硒鼓的设计概念，例如第201220475087.4号中国专利，提出一种手动填充式墨粉匣，在墨粉卡匣上连接有一个或多个相同的墨粉存储匣(竖直方向叠加)，墨粉存储匣与所述墨粉卡匣连通，每个墨粉存储匣底部设置有墨粉填充阀，通过计量检测装置根据打印的消耗量检测是否需要填充墨粉并通过指示灯发出信号，提醒用户手动打开阀门，实现墨粉的快速填充。又如第201220477766.5号中国专利，提出一种手动填充式墨粉匣，在墨粉卡匣上连接有一个或多个相同的墨粉存储匣(竖直方向叠加)，墨粉存储匣与所述墨粉卡匣连通，每个墨粉存储匣底部设置有墨粉填充阀，通过计量检测装置根据打印的消耗量检测是否需要填充墨粉并墨粉填充阀的开启，实现自动填充。再如第201320642919.1号中国专利，提出一种打印机墨粉容量扩充装置，设置扩充仓、墨粉匣和密封麦拉，扩充仓通过滑槽开口与墨粉匣对接，扩充仓竖直的排列在墨粉匣上方，扩充仓内的碳粉由密封麦拉进行密封，如此增大墨粉容量。

然而，不管采用自动、手动填充式墨粉匣(竖直方向堆叠)或者是竖直排列的在墨粉匣上方的多个扩充仓，均为概念性的设计，纵观这三种方案，由于采用多碳粉扩充仓的设计，利用现有市面上硒鼓所设计的废粉的结构和空间是远远不能满足连续供粉硒鼓对废粉回收要求的(现有废粉仓设计在外盖的内部空间中，小型化)，显然是难以实现废粉收集目的，而且多个平行排列或竖直堆叠式设计，由此带来的新问题是需要较多的打印机内部空间，因此需要对打印机本身的结构做出修改，对用用户来说，需要额外增加的更多购买新机成本，显然不是他们所希望的。

技术实现要素：

为达成上述目的，本实用新型的第一方面提出一种使用到硒鼓上以将碳粉输送到硒鼓的碳粉补充瓶，该碳粉补充瓶包括：

被设置用于将碳粉补充瓶固定到硒鼓上的固定座；

一端与固定座连接并具有一用于存储碳粉的螺旋状容纳空间的旋转本体，该旋转本体可围绕其自身的纵长方向轴线旋转以向硒鼓连续供粉；

位于旋转本体的另一端、被设置用于向硒鼓输送碳粉的补充口；

其中，所述旋转本体还设置有旋转力接收装置，被设置用于接收来自硒鼓的齿轮传动以驱动所述旋转本体转动。

进一步地，所述碳粉补充瓶可拆卸地安装到硒鼓。

进一步地，所述碳粉补充瓶的旋转本体具有一定透明度。

进一步地，所述碳粉补充瓶的旋转力接收装置构造为齿轮，设置在旋转本体的至少一端。

根据本公开，还提出一种图像形成装置使用的硒鼓组件，包括前述任意一碳粉补充瓶。

根据本公开，还提出一种图像形成装置，其特征在于，包括前述任意一硒鼓组件。

应当理解，前述构思以及在下面更加详细地描述的额外构思的所有组合只要在这样的构思不相互矛盾的情况下都可以被视为本公开的实用新型主题的一部分。另外，所要求保护的主题的所有组合都被视为本公开的实用新型主题的一部分。

结合附图从下面的描述中可以更加全面地理解本实用新型教导的前述和其他方面、实施例和特征。本实用新型的其他附加方面例如示例性实施方式的特征和/或有益效果将在下面的描述中显见，或通过根据本实用新型教导的具体实施方式的实践中得知。

附图说明

附图不意在按比例绘制。在附图中，在各个图中示出的每个相同或近似相同的组成部分可以用相同的标号表示。为了清晰起见，在每个图中，并非每个组成部分均被标记。现在，将通过例子并参考附图来描述本实用新型的各个方面的实施例，其中：

图1是根据本实用新型某些实施例的硒鼓的示意图，其具有ㄈ型结构设计。

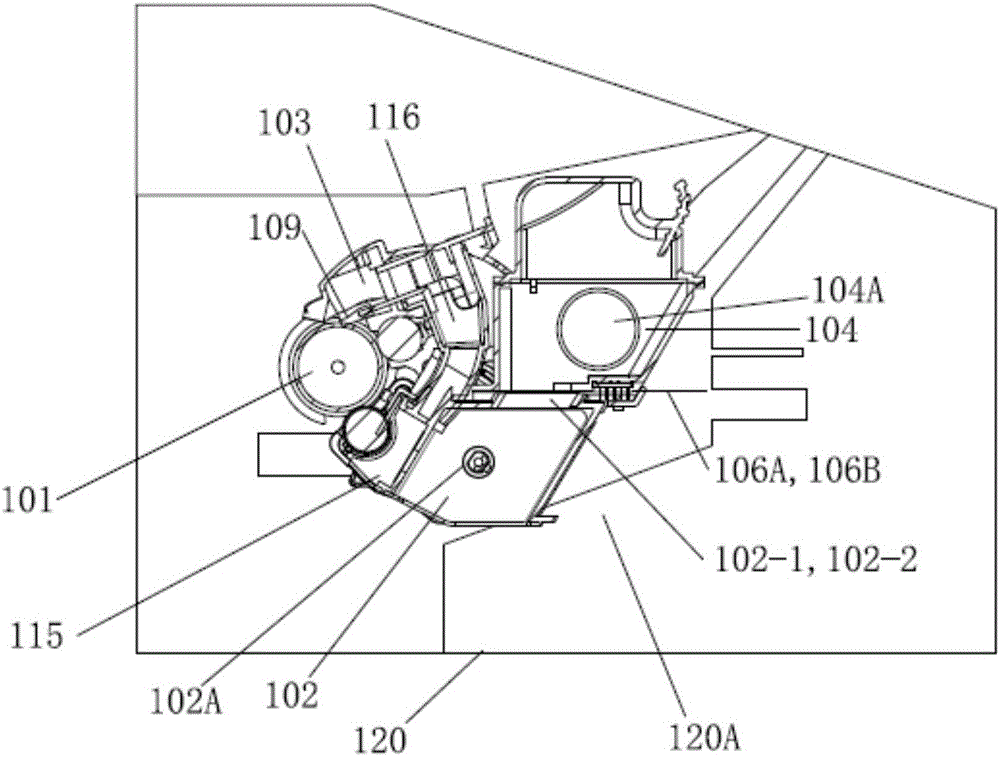

图2是根据本实用新型某些实施例的硒鼓安装到图像形成装置后的示意图。

图3是根据本实用新型某些实施例的硒鼓在移除碳粉补充仓后的示意图。

图4是根据本实用新型某些实施例的硒鼓的另一个实施例的构造示意图，其具有活动式碳粉补充仓并且与碳粉仓之间采用单侧连接。

图5是根据本实用新型某些实施例的硒鼓的另一个实施例的构造示意图，其具有活动式碳粉补充仓并且与碳粉仓之间采用双侧连接。

图6是根据本实用新型某些实施例的硒鼓的另一个实施例的构造示意图，其具有U型结构设计。

图7是图6所示的硒鼓的另一个方向的构造示意图。

图8是根据本实用新型某些实施例的硒鼓的又一个实施例的构造示意图，其具有一个碳粉补充瓶。

图9是根据本实用新型某些实施例的硒鼓的又一个实施例的构造分解示意图，其具有一个碳粉补充瓶。

图10是根据本实用新型某些实施例的具有碳粉补充瓶的硒鼓的结构示意图，该硒鼓构造为ㄈ型结构设计。

图11是根据本实用新型某些实施例的具有碳粉补充瓶的硒鼓(ㄈ型)中补充碳粉的原理示意图。

图12是根据本实用新型某些实施例的具有碳粉补充瓶的硒鼓(ㄈ型)的侧面结构示意图。

图13是根据本实用新型某些实施例的具有碳粉补充瓶的硒鼓的结构示意图，该硒鼓构造为U型结构设计。

具体实施方式

为了更了解本实用新型的技术内容，特举具体实施例并配合所附图式说明如下。

在本公开中参照附图来描述本实用新型的各方面，附图中示出了许多说明的实施例。本公开的实施例不必定意在包括本实用新型的所有方面。应当理解，上面介绍的多种构思和实施例，以及下面更加详细地描述的那些构思和实施方式可以以很多方式中任意一种来实施，这是因为本实用新型所公开的构思和实施例并不限于任何实施方式。另外，本实用新型公开的一些方面可以单独使用，或者与本实用新型公开的其他方面的任何适当组合来使用。

图1、图2表示一个硒鼓的示意图，如图所示，该硒鼓100构造为ㄈ型结构，具有感光鼓101、碳粉仓102、废粉仓103、密封麦拉107、清洁刮刀109以及碳粉工作仓115。密封麦拉107被设置成在硒鼓未使用时初始封闭与碳粉仓103连通的碳粉工作仓115。这些构件或者组件可被配置按照现有技术的方式与其他未在图示中标明或者未在本说明书中表明的构件或者组件(例如磁性滚轮、布电滚轮、碳粉刮刀、碳粉搅拌棒、废粉仓、齿轮、传动机构等)组装在一起，形成一个可供图像形成装置(例如打印机、复印机、一体机等)使用的硒鼓(也称为处理盒、墨粉匣、碳粉匣等)。

碳粉仓102，其内部形成有一个碳粉的存储空间，用于容纳碳粉，并在硒鼓100安装到图像形成装置(以下将以打印机为例进行说明)时，通过诸如碳粉送粉轴102A、碳粉工作仓115、磁性滚轮等构件将碳粉提供到感光鼓101上，以将图像形成到片状耗材上输出。

图2所示为硒鼓100安装到打印机的示意图，标号120表示打印机的外壳，标号120A表示打印机的内侧墙。

结合图1、图2、图3所示，在一些例子的构造中，硒鼓100还包括了一个碳粉补充仓104，该碳粉补充仓104的内部亦形成有一个碳粉的存储空间，用于容纳碳粉。

本例中，碳粉补充仓104可拆卸地安装、连接到碳粉仓102上，并且在碳粉补充仓104连接到碳粉仓102上时碳粉补充仓104与碳粉仓102可连通，使得碳粉补充仓104内存储的碳粉得以通过连接口落入到碳粉仓102内，自动进行补充，实现连续供粉。

为了使得这一设计能够得到现实的、合理的实现和应用，本例中，硒鼓100还包括一个废粉扩充仓(未示出)，设置在整个硒鼓的外壳的内部，用于配合大容量、连续供粉硒鼓使用，尤其是前述实施例的可拆卸式的碳粉补充仓104的设计。当前述碳粉补充仓104使用完毕后，可以直接拆卸并更换一个新的碳粉补充仓104或者多次更换碳粉补充仓104时，此时，如果仅仅使用传统碳粉匣的废粉仓设计，将不能满足使用的需求，废粉将得不到有效的收集，使得前述的连续供粉的设计难以实现。

同时，在废粉仓与废粉扩充仓之间设置连通装置，例如单向连通机构、单向引导阀门等，使得废粉得以从废粉仓进入到废粉扩充仓内部，以空出废粉仓的空间，利于在更换碳粉补充仓104时不影响打印作业。

在另一些例子中，废粉仓与废粉扩充仓之间还设置废粉引导机构，得以将废粉从废粉仓引导入废粉扩充仓内部。

值得一提的是，前述实施例中关于废粉仓和废粉扩充仓的设计，还可以参照第201410530999.0号中国专利申请或者第201420583718.3号中国专利中提出的构造，在此引入全文作为参考。

如此，利用上述硒鼓100，通过将多个碳粉存储仓(碳粉仓+碳粉补充仓组合)及多个废粉容纳仓(废粉仓+废粉扩充仓)组合在一个硒鼓中，将提供比传统的硒鼓多出数倍的碳粉量，同时废粉仓比原始的废粉仓多一个到数个，能提供比原有数倍的废粉储存量，补充碳粉及清洁废粉手动或自动方式加入或去除，如此改善可达到数倍的列印量,充分善用资源，节省用户的使用成本。

同时，将碳粉补充仓(如图1、2所示)设计为活动式，即可拆卸的结构，可实现快速拆装地安装到硒鼓上，例如与碳粉仓102连接的位置，从而可以进一步地提供更大容量的硒鼓设计，一方面利于硒鼓的改造设计，只需要很小的占用空间，而不需要一次性地设计一个能容纳与感光鼓寿命相当的容量的碳粉容纳空间(由此必然带来硒鼓结构和体积的增大)，另一方面，利于用户的安装和维护，当某个碳粉补充仓出现打印问题或者其他问题时，只需要替换新的碳粉补充仓即可，而无需更换整个硒鼓。

利用该硒鼓100可显著改善传统硒鼓使用一次就直接丢弃所带来资源浪费，消除环境污染。采用碳粉仓+碳粉补充仓的结合、与其配套的废粉仓+废粉扩充仓的设计以及碳粉补充仓的可拆卸式设计的组合，能让使用者在自行实现连续打印碳粉供应的同时，可自行清理空出废粉仓，增加硒鼓实用寿命，降低打印成本。

结合图1、图2以及图3所示，碳粉补充仓104具有一个本体以及与本体一体或者分立地构成的连接部(104A、104B)，如图1、2、3所示的例子中，硒鼓100具有两个这样的连接部，标号为104A和104B，这些连接部被设置成与所述碳粉仓102连接，并通过设置在碳粉仓102上的连接口(102-1、102-2)形成碳粉补充仓104与碳粉仓102的连通通道。

如图1、3所示，硒鼓100上相应地设置了两个这样的连接口，标号为102-1和102-2。

结合图1所示，前述的连接口102-1、102-2位于下述位置：

对于ㄈ型硒鼓，在硒鼓所决定的成像宽度的两端至该硒鼓所安装到的电子照相成像装置的激光源所形成的夹角的外两侧位置到硒鼓的两侧的外壳为连接口的左右空间。

同理，对于两翼型、U型构造的硒鼓，前述的连接口102-1、102-2的位置同样满足上述位置设定。

结合图2所示，对于ㄈ型硒鼓，所述碳粉补充仓104的可用空间位于：

在ㄈ型硒鼓放入电子照相成像装置后，前后空间为废粉仓清洁刮刀上方结构与硒鼓放入电子照相成像装置导引结构的夹角10度至90度之间，左右空间为ㄈ型硒鼓的两侧外壳之间，上下空间为ㄈ型硒鼓的感光鼓与电子照相成像装置的激光源连接的水平线至电子照相成像装置的上盖之间。

在一些例子中，如果所述硒鼓构造为U型硒鼓，则碳粉补充仓104的可用空间位于：

在U型硒鼓放入电子照相成像装置后，前后空间为U型结构硒鼓的感光鼓与电子照相成像装置的激光源连接的竖直线左右两侧平移6cm之间，左右空间为U型结构硒鼓的两侧外壳之间，上下空间为U型结构硒鼓的感光鼓与电子照相成像装置的激光源连接的竖直线的法线向电子照相成像装置的激光源方向平移6cm至电子照相成像装置的上盖之间。

在一些例子中，如果所述硒鼓构造为两翼型硒鼓，则碳粉补充仓104的可用空间位于：

在两翼形型结构硒鼓放入电子照相成像装置后，前后空间为废粉仓清洁刮刀上方结构与硒鼓放入电子照相成像装置导引结构的夹角0度至90度之间，左右空间为ㄈ型硒鼓的两侧外壳之间。

结合图1、图2以及图3所示，碳粉补充仓104与碳粉仓102之间还设置有一调节装置(106A、106B)，该调节装置具有一封闭碳粉补充仓104与碳粉仓102之间的连通通道的第一位置以及至少一个打开所述连通通道的第二位置。如此，通过该调节装置可以实现对碳粉补充仓104内的碳粉的补充控制：当封闭前述通道时，碳粉补充仓104与碳粉仓102之间相互独立；当打开前述通道时，碳粉补充仓104与碳粉仓102之间内连通，碳粉补充仓104内存储的碳粉可通过适当的操作诸如摇动、受重力作用等落入到碳粉仓102内，实现连续供粉。正如前述内容所描述的，当这样的碳粉补充仓104需要更换时(例如使用完毕、打印出现异常等)，可以快速地拆除以更换新的碳粉补充仓。

当然，在另外的例子中，这样的调节装置(106A、106B)还可以被配置用来调节碳粉的补充速度和/或补充量，诸如使用者不清楚碳粉仓内剩余的耗材量同时担心打印输出的质量或者需要连续大量打印时，可以通过该调节装置(106A、106B)的不完全打开状态，即部分地使所述通道处于连通状态，从而控制碳粉从碳粉补充仓104到碳粉仓102的补充速度/总量等，防止将碳粉仓102补充过量，造成打印作业无法进行。

在一些例子中，前述碳粉仓102至少部分地采用透明材料制作，使得使用者可从外部观察到碳粉仓102内的剩余耗材量。

例如，碳粉仓102整体地使用透明、半透明材料制作，这些材料例如塑料、玻璃、有机玻璃或者其他材质。又如，碳粉仓102部分地采用透明、半透明材料制作。

在一些例子中，前述碳粉仓102可以被设置成无色透明，或者有色透明，诸如蓝色透明、灰色透明、红色透明等。

在另一些例子中，碳粉补充仓104同样可以采用如前述碳粉仓102的透明化结构设计。

在图1、图3所示的例子中，前述调节装置(106A、106B)构造成一个密封麦拉，实现对前述连通通道的密封，并可由使用者操作地抽出以打开所述连通通道。

在另一些例子中，这样的调节装置(106A、106B)还可以被设置成一可复位的阀门机构，例如使用直线式弹簧(或其他弹性恢复机构)或者回力弹簧(扭转式弹性恢复机构)来进行复位。当这样的阀门机构受力后，发生位置变化从而打开所述的连通通道，当外部施加的力消除后，受到弹性恢复机构的作用而使阀门机构复位，从而封闭所述的连通通道。

为了方便这样的可拆除的碳粉补充仓104的循环利用，在一些例子中，如图2所示，碳粉补充仓104上还设置了至少一个供从外部填充碳粉的碳粉填充口104A，同时，碳粉填充口104A还配置了一个密封塞，用于密封所述碳粉填充口104A。

在一些例子中，这样的密封塞通过铰链、短绳等活动连接机构与所述碳粉补充仓104连接以防止其丢失，并允许其安装或者从碳粉填充口104A移除。

在一些例子中，碳粉补充仓104内部在临近碳粉仓102的位置形成倒锥状结构或者倒梯形状结构，旨在便于碳粉补充仓104内的碳粉顺利流入碳粉仓102，并减少或者消除碳粉残留在碳粉补充仓104内。

图4所示为本实用新型某些实施例的硒鼓的另一实施方式示意。如图4所示，在前述图1、图3所示实施例的基础上，两个碳粉补充仓104分别与所述碳粉仓102上的连接口(102-1、102-2)可拆卸地连接，例如通过卡扣等锁紧/释放机构实现快速的拆装。

每个碳粉补充仓，如图4所示的，分别与所述碳粉仓102之间单侧连接。

在图4所示的硒鼓的例子中，示例性地表示了具有两个这样的碳粉补充仓的构造，在另一些可选的例子中，硒鼓还可以设置更少或者更多个这样的碳粉补充仓。

图5所示为本实用新型某些实施例的硒鼓的另一实施方式示意。如图5所示，在前述图4所示实施例的基础上，图4中所示的两个或者更多个碳粉补充仓104被替换配置成一个整体的构造，其具有如前述图1、图3实施例中所类似的连接部(104-1、104-2)，被设置成与碳粉仓102上的两个连接口(102-1、102-2)可拆卸地连接，例如通过卡扣等锁紧/释放机构实现快速的拆装。

如图5所示，碳粉补充仓104与所述碳粉仓102之间双侧连接。

结合图1-图5所示，尽管在以上内容所描述的一个或多个实施例中，以ㄈ型构造的硒鼓作为示例进行说明，根据本实用新型前述实施例的教导，本领域技术人员可以将这样的设计使用在两翼型或者U型构造的硒鼓上。

在图1所示的硒鼓(ㄈ型构造)的结构示例中，结合图2所示，硒鼓100还具有一个碳粉回流通道116，设置在前述的废粉扩充仓与碳粉工作仓105之间，该碳粉回流通道116被设置成可连通所述废粉扩充仓与所述碳粉工作仓105的内部空间，实现二者的内部连通，如此，在打印过程中(即硒鼓100的使用过程)通过废粉扩充仓所收集的废粉可以直接进入到碳粉工作仓105内，在硒鼓100内部即可实现循环再利用，而无需如传统方式那样先倒出废粉后再通过填充来进行再利用。

值得一提的是，前述的密封麦拉107在硒鼓尚未投入使用时封闭碳粉工作仓115时，同时亦封闭了废粉扩充仓与碳粉回流通道116之间的连通。

在一些例子中，该硒鼓还具有一个单向止回阀，被设置在废碳粉回流通道上，当硒鼓使用时去除碳粉仓的密封麦拉片后，防止碳粉工作仓115内的碳粉回流到废粉扩充仓内。

结合图2所示，也就是说，废粉扩充仓设置在废粉仓103与碳粉回流通道116之间。而碳粉回流通道116设置在废粉扩充仓与碳粉工作仓105之间则起到内连通废粉扩充仓与碳粉工作仓105的作用，使得废粉得以尽快地并在硒鼓内部实现循环利用，降低打印成本，节约能源同时减少环境污染。

图6、图7示例性地表示了具有前述碳粉回流通道116的硒鼓的另一个结构示意，在该例子中，硒鼓为U型构造设计。结合图6所示，碳粉回流通道116同样设置在废粉扩充仓与碳粉工作仓105之间，碳粉回流通道116可连通所述废粉扩充仓与所述碳粉工作仓105的内部空间，实现二者的内部连通，如此，在打印过程中(即硒鼓100的使用过程)通过废粉扩充仓所收集的废粉可以直接进入到碳粉工作仓105内，实现循环利用。

同样地，前述的密封麦拉107在硒鼓尚未投入使用时封闭碳粉工作仓115时，同时亦封闭了废粉扩充仓与碳粉回流通道116之间的连通。

图8示例性地表示了硒鼓的另一个结构示意，在图8所示的例子中，硒鼓100具有ㄈ型构造的设计。该硒鼓100具有一碳粉仓102、废粉仓103、密封麦拉107、废粉扩充仓110以及未在图中表示出的感光鼓、清洁刮刀等构件/组件，这些构件/组件被设置成按照前述实施例的方式组合在一起形成一个可供图像形成装置(例如打印机、复印机、一体机等)使用的硒鼓(也称为处理盒、墨粉匣、碳粉匣等)。

碳粉仓102，其内部形成有一个碳粉的存储空间，用于容纳碳粉，并在硒鼓100安装到图像形成装置(以下将以打印机为例进行说明)时，提供碳粉到感光鼓上，以将图像形成到片状耗材上输出。

如图8所示，该硒鼓100还具有一个活动式的碳粉补充瓶150，碳粉补充瓶150可拆卸地安装到硒鼓100上，并通过旋转运动来连续供粉至碳粉仓102。

如图8、9所示，碳粉补充瓶150具有一旋转固定座150A、旋转本体150B以及碳粉补充连接部150C。旋转固定座150A位于旋转本体150B的一端，碳粉补充连接部150C位于旋转本体150B的另一端。旋转本体150B可根据来自硒鼓的供粉输送传动组件和/或感光鼓传动组件的旋转力驱动而围绕其纵长方向轴线旋转，并且在旋转时，将旋转本体150B的内部容纳空间内所存储的碳粉通过旋转本体的螺旋形状导引碳粉缓慢流入到碳粉补充连接部150C从而通过硒鼓上设置的碳粉补充及传动连接口进入到碳粉仓102中，如此实现连续不间断地供粉。

同时，正如以上所描述的，这样的碳粉补充瓶150采用可拆卸的方式安装到硒鼓上，实现快速的拆装，从而利于使用者随时更换和不间断打印作业。

在一些优选的例子中，前述碳粉补充瓶150还可以是透明、半透明或者采用其他透明度的设计，从而利于使用者从外部观察到碳粉补充瓶150内的碳粉余量，以及时更换。

如图8、9所示，硒鼓100上临近碳粉仓102的位置设置有一固定座102B，该固定座102B被设置成供所述碳粉补充瓶150的旋转固定座150A插入配合，提供安装固定，并稳固所述碳粉补充瓶150。

结合图8、9所示，碳粉补充方式采用齿轮驱动碳粉补充瓶150上的齿轮，从而带动碳粉补充瓶150旋转，再利用碳粉补充瓶150的螺旋形状导引碳粉流至碳粉仓102中，尤其是到达碳粉工作仓115，实现碳粉补充功能。

图10是ㄈ型结构设计的硒鼓的示意图，图11表示了该硒鼓的螺旋供粉示意，图中以箭头的方向表示碳粉从碳粉补充瓶150到碳粉仓102的流动。图中，标号190表示废粉扩充仓。

结合图10、图11所示，硒鼓100上临近碳粉仓102并在相对于旋转固定座150A的另一端的位置还设置有碳粉补充及传动连接口160，碳粉补充方式采用齿轮驱动碳粉补充瓶150上的齿轮180(图示10中，标号130表示送粉轴)，从而带动碳粉补充瓶150旋转，再利用碳粉补充瓶150的螺旋形状导引碳粉流至碳粉补充及传动连接口160进入碳粉仓102中，尤其是到达碳粉工作仓115，实现碳粉补充功能。

结合前述内容以及图示，碳粉补充瓶150被驱动的动力源为利用机器(即打印机、复印机等电子照相静电成像设备)带动硒鼓的齿轮联结传动。

结合图12所示，在碳粉补充仓115内，以标号200表示碳粉，用于打印作业用。在废粉仓103和废粉扩充仓190中，我们以标号230表示废粉。

图13是根据本实用新型某些实施例的具有碳粉补充瓶的硒鼓的结构示意图，该硒鼓构造为U型结构设计。结合图示，碳粉补充瓶150以方便拆卸的快拆装形式安装在硒鼓上，并且当这样的硒鼓安装到打印机上进行打印作业时，由打印机驱动硒鼓的齿轮传动机构并由此进一步驱动碳粉补充瓶150转动，从而通过碳粉补充瓶150的螺旋形状导引碳粉流至碳粉仓102中，尤其是到达碳粉工作仓115，实现碳粉补充功能。

在图13中，我们以标号116a来表示废粉连接通道116的废粉回流连接口。

在前述具有碳粉补充瓶的硒鼓的例子中，尤其是例如图8-图13所示的硒鼓中，在这样的硒鼓装入打印机进行打印作业时，碳粉补充瓶150接收来自硒鼓的齿轮传动机构的驱动力而转动，使得该碳粉补充瓶150的碳粉存储空间内的碳粉在转动时和/或转动后落入所述的碳粉仓，因此使得供粉得以在打印作业时连续进行。

同时，在一些例子中，我们还可以利用一个形成于所述硒鼓内的废粉扩充仓(例如在以上图示中以190表示的废粉扩充仓)来转移所述作业过程中进入废粉仓103的废粉，并将这些废粉经由一形成于所述硒鼓内的回流通道(例如前述图示中以116表示的通道)向硒鼓的工作仓提供碳粉。

虽然本实用新型已以较佳实施例揭露如上，然其并非用以限定本实用新型。本实用新型所属技术领域中具有通常知识者，在不脱离本实用新型的精神和范围内，当可作各种的更动与润饰。因此，本实用新型的保护范围当视权利要求书所界定者为准。
