陶瓷插芯方向调节装置的制作方法

本实用新型涉及光纤传输技术领域，具体涉及一种陶瓷插芯方向调节装置。

背景技术：

陶瓷插芯是光纤连接器内的关键零件，具有强度高、耐腐蚀性好、绝缘性能好、表面光滑、使用寿命长等特点。陶瓷插芯在成型之后需要经过后期加工，如需要进行同轴度加工、倒角加工、PC球面加工等工序，由于这些工序加工过程中，需要在进料步骤中将大量陶瓷插芯按统一方向装入工装内，因此需要在加工前对陶瓷插芯的头尾方向进行判别、方向调整、排列。

授权公告号为CN103802019A(申请号为CN201410019284.9)的中国发明专利《一种陶瓷插芯加工机自动送料方向判别和调整机构》，其中公开的方向判别和调整机构需要采用光电检测头判别陶瓷插芯端部的大小，然后再使用气缸带动陶瓷插芯旋转，从而完成陶瓷插芯的调整。该陶瓷插芯加工机自动送料方向判别和调整机构生产成本高且使用能耗也高。授权公告号为CN204802603U(申请号为CN201520421645.2)的中国实用新型专利《一种陶瓷插芯方向调整机构》，其中公开的方案采用红外发射器、红外接收器、翻转机械臂以及控制平台共同完成陶瓷插芯的方向调整工作，该方案同样存在前述的生产成本高、使用能耗高的问题。

技术实现要素：

本实用新型所要解决的技术问题是针对上述现有技术提供一种结构简单，仅通过一个钩针结构即能实现陶瓷插芯按照同一方向排列的陶瓷插芯方向调节装置，并且该陶瓷插芯方向调节装置适用于不同规格陶瓷插芯方向的调整。

本实用新型解决上述问题所采用的技术方案为：一种陶瓷插芯方向调节装置，包括料盘，其特征在于：还包括呈L形的钩针；

所述料盘上具有出料通道和送料通道，所述出料通道的出口位于所述送料通道的入口的上方，并且所述送料通道的入口的底部向所述出料通道的输入方向延伸设置有一承接部；

所述钩针能沿陶瓷插芯的出料方向摆动，所述钩针的尖部位于所述出料通道的出口以插入陶瓷插芯的喇叭口中，所述钩针上还能拆卸的挂接一配重块。

方便地，所述送料通道的入口的下方设置有接料盒，所述接料盒安装在所述料盘的侧壁上。

为了方便安装钩针，所述料盘上安装一支撑架，所述钩针能摆动的安装在所述支撑架上。

为了限制钩针的摆动距离，所述支撑架上连接有一限位板，所述限位板上开设有限位槽以限位所述插针向所述出料通道的出口摆动的距离。

简单地，所述钩针上连接有一挂钩，所述配重块挂接在所述挂钩上。

与现有技术相比，本实用新型的优点在于：该陶瓷插芯方向调节装置可以通过钩针的尖部插入自出料通道内送出的一个陶瓷插芯的喇叭口，进而在出料通道内其他陶瓷插芯的推动下，钩针向后摆动，则陶瓷插芯的另一端在重力的作用下下落并抵在出料通道的承接部上，此时依靠钩针的自重对该陶瓷插芯的压力作用，将该陶瓷插芯推入到送料通道中。该过程中，如果陶瓷插芯自出料通道的出口输出时，其喇叭口如果不是面向钩针，则钩针则无法插入到陶瓷插芯的喇叭口内，则该陶瓷插芯会在出料通道内其他陶瓷插芯的推动下掉落。如此则保证了钩针送入到送料通道内陶瓷插芯按照同一方向排列，相应即实现了对陶瓷插芯方向的调节。同时，不同规格的陶瓷插芯重量不同，本实用新型中可以针对不同规格的陶瓷插芯使用匹配重量的配重块以调整钩针的重量，如此则既要保证钩针在陶瓷插芯的推动下能够进行摆动，又要保证钩针的自重能够推动陶瓷插芯进入送料通道。

附图说明

图1为本实用新型实施例中陶瓷插芯方向调节装置的示意图。

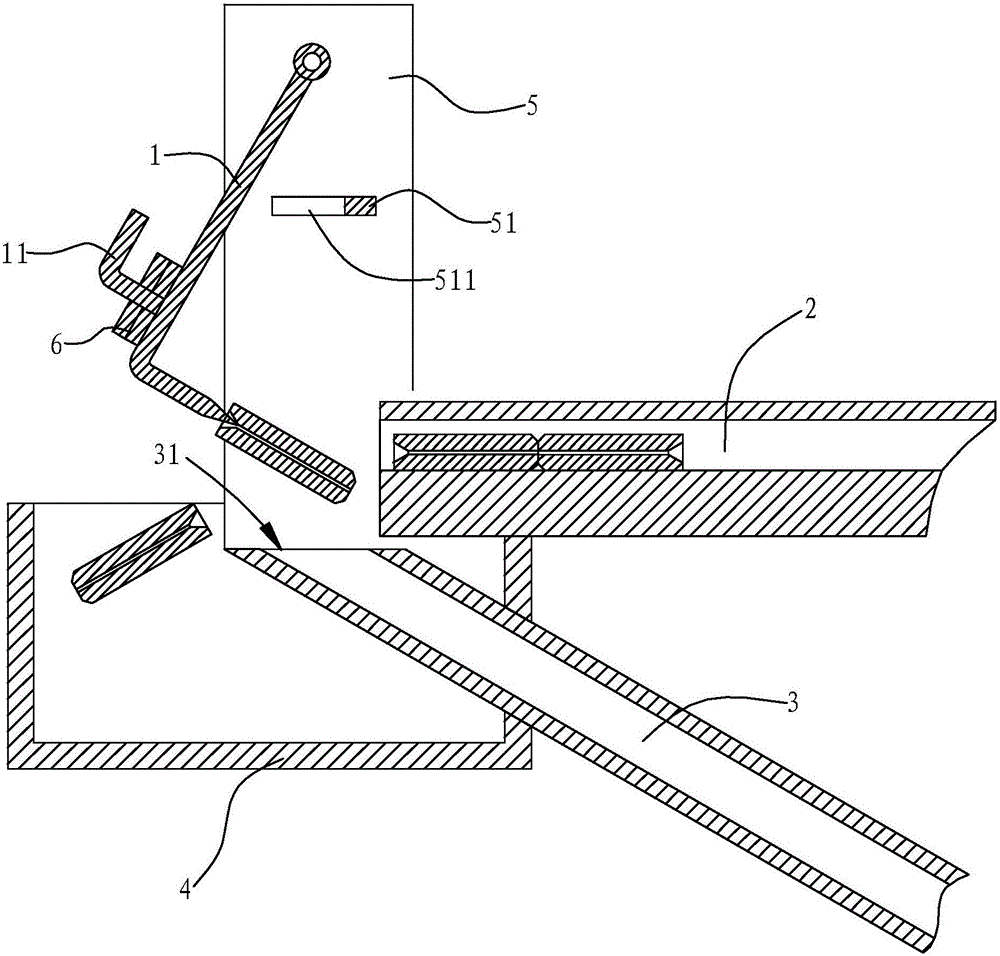

图2为本实用新型实施例中陶瓷插芯方向调节装置的剖视图。

具体实施方式

以下结合附图实施例对本实用新型作进一步详细描述。

如图1和图2所示，本实施例中的陶瓷插芯方向调节装置包括料盘和钩针1。

其中，料盘则可以使用现有技术中的旋转料盘，该料盘具有出料通道2和送料通道3，送料通道3与加工设备的输入端口相连接，以将该陶瓷插芯方向调节装置中方向排列一致的陶瓷插芯输入至加工设备中。

出料通道2的出口位于送料通道3的入口的正上方，并且出料通道2的出口和送料通道3的入口之间的距离小于一个陶瓷插芯的长度。为了方便陶瓷插芯成功送入到送料通道3，送料通道3的入口的底部向出料通道2的输入方向延伸设置有一承接部31，该承接部31的距离不超过陶瓷插芯长度的一半。送料通道3的入口的下方还设置有接料盒4，该接料盒4则连接安装在料盘的侧壁上。

本实施例中料盘的外侧安装一支撑架5，钩针1能摆动的安装在该支撑架5上。支撑架5上连接有一限位板51，限位板51上开设有限位槽511。该钩针1呈L形，即将钩针1的上端转动连接在支撑架5上，而钩针1下端的尖部则对准出料通道2的出口，该钩针1能够沿陶瓷插芯的输入方向在限位槽511内前后摆动，在限位槽511的限制作用下，能够限制插针向出料通道2的出口摆动的距离。避免钩针1摆动角度过大而无法正常工作。

钩针1上还连接有一挂钩11，该挂钩11上可以挂接配重块6，如此根据不同规格陶瓷插芯，可以匹配挂接不同重量的配重块6。如此则既要保证钩针1在陶瓷插芯的推动下能够进行摆动，又要保证钩针1的自重能够推动陶瓷插芯进入送料通道3。

当陶瓷插芯自出料通道2内送出后，如果陶瓷插芯的喇叭口端没有对着钩针1的尖部，则钩针1的尖部无法对陶瓷插芯产生作用，此时，在出料通道2内其他陶瓷插芯的推动作用下，使得该陶瓷插芯掉落到接料盒4中。当接料盒4中掉落的陶瓷插芯数量较多时，可以接料盒4中的陶瓷插芯重新倒入到料盘中进行方向调节。

当陶瓷插芯自出料通道2内送出后，如果陶瓷插芯的喇叭口端对着钩针1的尖部，则钩针1的尖部恰好插入到陶瓷插芯的喇叭口内。进而在出料通道2内其他陶瓷插芯的推动下，钩针1向后摆动，则陶瓷插芯的另一端在重力的作用下下落并抵在出料通道2的承接部31上，此时依靠钩针1的自重对该陶瓷插芯的压力作用，将该陶瓷插芯推入到送料通道3中。如此则保证了钩针1送入到送料通道3内陶瓷插芯按照同一方向排列，相应即实现了对陶瓷插芯方向的调节。
