一种全息内视镜镜头结构的制作方法

本实用新型涉及一种全息光学元件，尤其是一种全息内视镜镜头结构。

背景技术：

如图1所示，现有的内视镜镜头结构10，其于管体11末端开口处设有透明保护镜片12，并于管体11内部设有取像镜头13，由于物体内部不透光，因此摄影镜头结构必须设置光源才能顺利截取影像，而取像镜头13周侧设有多个超保护镜片12照射的光源14，且保护镜片12至取像镜头13之间设有不透光的遮光罩15，以避免光源14的光线在穿透保护镜片12时直接反射至取像镜头13。由于保护镜片12的作用在于封闭管体11，避免异物进入内视镜结构，而具有相当厚度并形成光线自管体11内部射出时的介质，使光线穿透保护镜片12内面121或外面122时会产生部分反射。其中，光线在穿透内面121的反射会被遮光罩15遮蔽，但光线穿透保护镜片12外面122时，由于外面12交遮光罩15略微凸出，且不同入射角度会产生不同的反射路径R，使部分光线因而进入遮光罩15，造成显示影像部分反白，降低影像均匀度。

技术实现要素：

本实用新型提出一种全息内视镜镜头结构，避免保护镜片反射光源光线造成摄影时的干扰

本实用新型的技术方案是这样实现的：

本实用新型提供了一种全息内视镜镜头结构，包括：

管体，内部开设有容置空间，所示管体具有两端，其中一端设有开口与所述容置空间贯通；

保护镜片，为透明片状结构，具有内面及外面，所述保护镜片以其内面对应所述管体的开口设置并封闭所述容置空间；

取像装置，具有对应所述管体两端的两个端部，其中一个端部设于镜头，另一端部设于影像处理单元，所述取像装置容置设于所述管体的容置空间内，且所述镜头朝向所述保护镜片；

遮光罩，为不透光结构，中央开设有通口，所述遮光罩设于所述取像装置与保护镜片之间，且所述镜头与所述保护镜片封闭所述通口的两端；

光源模组，具有板体，所述板体中央开设有组设孔，多个光源排列设于所述板体，所述组设孔套设与所述取像装置外部，多个所述光源环设排列在所述取像装置周侧并朝向所述保护镜片照射；

导光件，具有入射面及出射面，其中中央开设有穿孔，所述穿孔套设在所述取像装置外部，而位于多个所述光源与保护镜片之间，且所述入射面朝向所述光源，所述出射面朝向所述保护镜片。

作为优选，所述取像装置的影像处理单元外部设有板件。

本实用新型实施例的有益效果是：导光件与保护镜片、光源之间的组设关系位置，使得光源的光线穿透导光件后，修正原照射路径的入射角度为新的照射路径，让光线穿透保护镜片的入射角度不会过大，形成防止光线穿透保护镜片外面的反射光进入遮光罩的功效，而达到避免影响摄影画面的干扰。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1为现有技术中内视镜镜头的结构示意图；

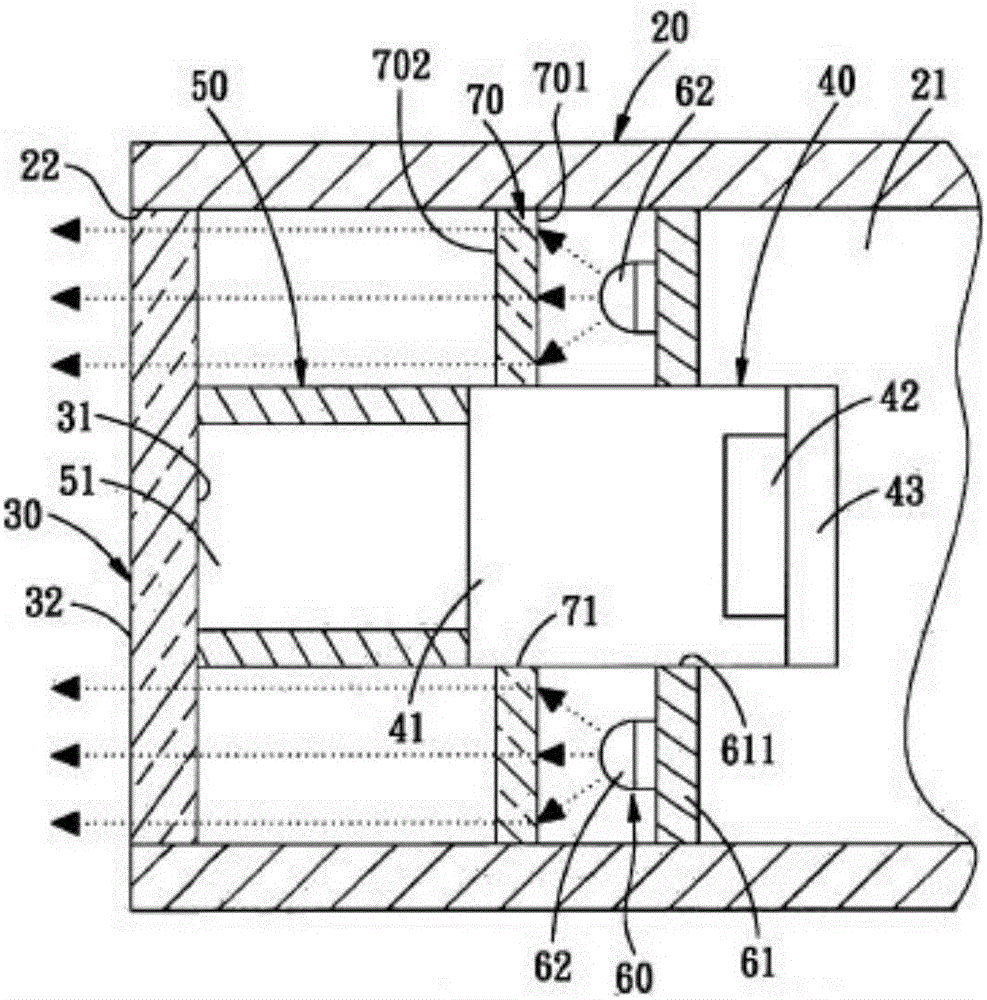

图2为本实用新型全息内视镜镜头结构的结构剖视图；

图3为图2的光源与导光件实施例示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本申请提供的全息内视镜镜头结构，包括管体20，管体20的一端与显示屏幕(未图示)连接，另一端则设有镜头结构，通过镜头结构截取影像并经管体20内部线路传输至显示屏幕。

参阅图2，镜头结构包括管体20、保护镜片30、取像装置40、遮光罩50、光源模组60及导光件70，通过保护镜片30与光源模组60之间设置导光件70，以该光线照射路径。其中，管体20内部开设有容置空间21，管体20聚源两端，一端与显示屏幕连接，另一端设有开口22与容置空间21贯通。保护镜片30为透明片状结构，具有内面31及外面32，内面31对应管体20的开口22设置并封闭容置空间21，供防止异物进入内视镜。取像装置40，容置设于管体20的容置空间21内，取像装置40呈柱状结构且具有对应管体20两端的两个端部，其中一端部设于镜头41，另一端部设有影像处理单元42，且镜头41朝向保护镜片30。

在本实施例，影像处理单元42为CMOS晶片，取像装置40的另端设有板件43，影像处理单元42设于板件43。遮光罩50为不透光结构，其中中央开设有通口51贯通遮光罩50，遮光罩50设于取像装置40与保护镜片30之间，且镜头41与保护镜片30对封闭通口51两端。光源模组60聚源板体61，板体61中央开设有组设孔611，多个光源62排列设于板体61，板体61的组设孔611套设在取像装置40外部，多个光源62排列于取像装置40周侧并朝向保护镜片30照射。

如图2所述，板体61位于影像处理单元42与镜头41直接。如图3所述，取像装置40的另一端设有板件43时，光源模组60的组设孔611与板件43周侧结合，使多个光源62与影像处理单元42位于同一水平面上。导光件70为透镜结构且具有入射面701及出射面702，其中中央开设有穿孔71，导光件70的穿孔71套设在取像装置40外部，而位于多个光源62与保护镜片30之间，且入射面701朝向光源62，其出射面702朝向保护镜片30。

通过上述镜头结构的导光件70与保护镜片30、光源62之间的组设关系位置，使得光源62的光线穿透导光件70后，修正原照射路径R₁的入射角度为新的照射路径R₂，让光线穿透保护镜片30的入射角度不会过大，形成防止光线穿透保护镜片30外面32的反射光进入遮光罩50的功效，而达到避免影响摄影画面的干扰。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
