一种防漏光的电能表背光源的制作方法

本实用新型涉及一种仪器仪表背光源，尤其是防漏光的电能表背光源。

背景技术：

常规电能表LCD液晶的背光源包括一个固定在安装支架正面的片状导光板，导光板一侧边沿处的槽口中装有LED发光组件，导光板的背面贴有反射膜、四周侧面贴有边条以反射光线。LED发光组件通电发光后，光线即从导光板侧面传导至整个导光板，导光板的正面即发光，从而为LCD液晶提供背光显示。

上述背光源中，LED发光组件的尾部及两个导线之间没有遮挡，容易漏出少量光线，对周围其他发光器件或指示灯造成的光干扰，对LCD液晶的背光显示效果也有一定影响。

技术实现要素：

本实用新型的目的是克服上述背景技术中的不足，提供一种防漏光的电能表背光源，该背光源应具有更高的发光效率，还具有结构简单的特点。

本实用新型提供的技术方案是：

一种防漏光的电能表背光源，包括一个片状的导光板以及用于安装该导光板的安装支架；导光板右侧边沿安装有LED发光组件，所述LED发光组件包括LED灯以及连接LED灯的两根导线，所述导线向安装支架外伸出，其特征在于：所述两根导线之间设置有一挡光板。

所述挡光板的底部与安装支架连为一体。

本实用新型的有益效果是：

本实用新型通过增设在LED发光组件尾部及两根导线之间的挡光板，可以更有效防止LED灯的光线向外泄漏，导光板传导光线的效率更高，从而使电表背光源的具有更好的背光显示效果，并能减少对周围其他发光器件或指示灯造成的光干扰。

附图说明

图1是本实用新型的主视结构示意图。

图2是本实用新型的右视结构示意图。

图3是本实用新型中支架的主视结构示意图。

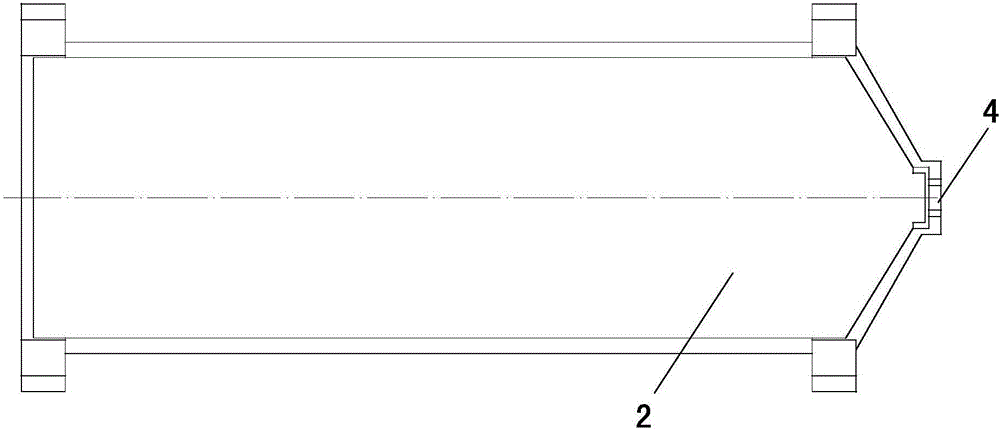

图4是本实用新型中支架的俯视结构示意图。

图5是现有电能表背光源中支架的俯视结构示意图。

图6是图2中LED灯的主视结构示意图。

图7是图2中LED灯的左视结构示意图。

具体实施方式

下面结合说明书附图，对本实用新型作进一步说明。

图5所示的现有电能表背光源的支架，其边缘开有口子5；导光板安装上支架后，导光板右侧边沿的连接LED灯两根导线3从该口子往外伸出进行电连接。由图6、图7可知：LED灯的尾部及两根导线之间部位也有一部分光线发射出来，这些光线直接通过口子往外泄漏，没有得到利用。

如图1所示，一种防漏光的电能表背光源，包括一个片状的导光板1(导光板背面贴有反射膜、四周侧面贴有边条以反射光线)以及用于安装该导光板的支架2，支架采用PC料(聚碳酸脂)制作；导光板右侧边沿安装有LED发光组件，所述LED发光组件包括LED灯以及连接LED灯的两根导线3，所述导线向安装支架外伸出。以上结构均与现有技术相同。

本实用新型对此作的改进是：所述两根导线之间设置有一挡光板4(位于LED发光组件尾部)，所述挡光板的底部与支架连为一体(注塑支架时一体成型)。所述LED灯先安装上导光板，然后连同导光板一起安装在支架上后，挡光板正好嵌入在LED灯的两根导线之间，当LED灯点亮时，挡光板可将该部位的光线反射到导光板，消除了光源的泄露点，从而提升了背光源的背光显示效果，并能减少对周围其他发光器件或指示灯造成的光干扰。
