一种LED球泡灯的制作方法

本实用新型涉及一种LED球泡灯。

背景技术：

传统白炽灯耗能高、寿命短，在全球资源紧张的大环境下，已渐渐被各国政府禁止生产，随之替代产品是电子节能灯，电子节能灯虽然提高了节能效果，但由于使用了诸多污染环境的重金属元素，又有悖于环境保护的大趋势。随着LED技术的高速发展，LED照明逐渐成为新型绿色照明的首选。LED在发光原理、节能、环保的层面上都远远优于传统照明产品。目前很多厂商推出了LED球泡灯，这些LED球泡灯的外形结构和原理基本相同，都是在标准灯头上加一个散热器，散热器的顶部加装一块带LED光源的PCB灯板，这样的LED球泡灯不仅发光角度比较小，发光率较差，而且影响了整个灯泡的散热效果，此外，人们不使用灯泡的时候容易忘记关闭开关，造成国家的电能浪费，不利于节能。

技术实现要素：

本实用新型为解决上述问题，提供了一种LED球泡灯，通过采用柱状结构的光源，不仅增大了灯泡的出光率，而且确保了三个柱状光源之间有足够的散热空间，此外，红外感应器能够实现电源的自动切断及闭合，节能效果好。

为实现上述目的，本实用新型采用的技术方案为：

一种LED球泡灯，包括灯罩、灯座、灯头及设置在灯头内部的电源，灯座设置在灯头与灯罩之间，所述灯座上设有三个柱状光源，柱状光源包括横截面呈梯形的PCB板及设置在PCB板上LED，梯形横截面的PCB板包括左侧 面、右侧面、内侧面和外侧面，内侧面的宽度大于外侧面的宽度，LED设置在PCB板靠近灯罩的外侧面上，PCB板的左侧面、右侧面分别设有反光层，且PCB板的边缘上还设有红外感应器，球泡灯还设有双面铝基PCB板，三个柱状光源按环形均匀分布在双面铝基PCB板上，灯座的上部设有散热器，双面铝基PCB板设置在散热器上。

所述散热器的内部为空腔结构。

所述散热器上开设有散热孔。

所述灯座由陶瓷材料所制。

所述双面铝基PCB板为中部镂空的环形结构。

所述PCB板的横截面为等腰梯形。

本实用新型的有益效果是：

本实用新型的一种LED球泡灯，通过在双面铝基PCB板上设置三个柱状光源，不仅增大了灯泡的出光率，而且确保了三个柱状光源之间有足够的散热空间，另外，由于PCB板的横截面呈梯形，梯形横截面的PCB板的内侧面的宽度大于外侧面的宽度，LED设置在PCB板靠近灯罩的外侧面上，PCB板的左侧面、右侧面分别设有反光层，从而部分光线可从反光层反射出去，有效的提高了球泡灯的发光率，且PCB板的边缘上还设有红外感应器，红外感应器通过接收人体的红外信号实现电源的自动切断及闭合，避免电能浪费，节能效果突出。

附图说明

此处所说明的附图用来提供对本实用新型的进一步理解，构成本实用新型的一部分，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

图1为本实用新型一种LED球泡灯的结构示意图；

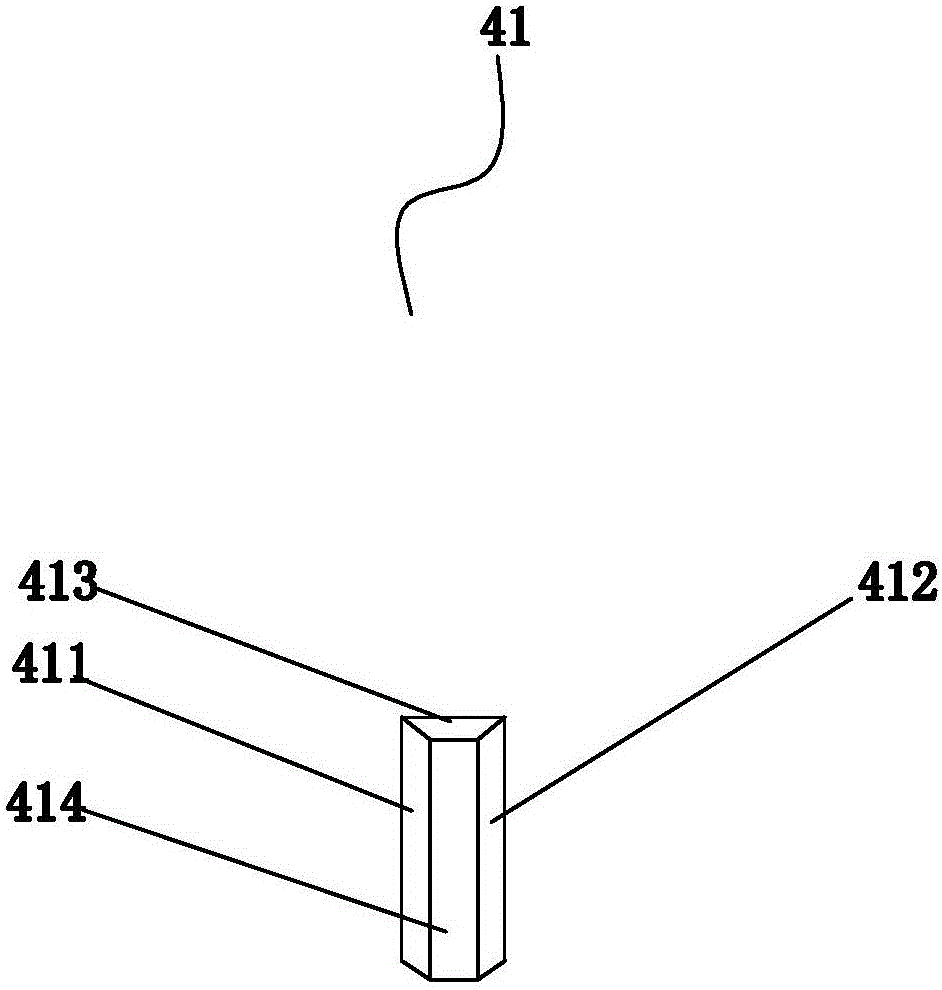

图2为横截面呈梯形的PCB板的结构示意图。

图中：

1-灯罩；2-灯座；3-灯头；4-柱状光源；41-PCB板；411-左侧面；412-右侧面；413-内侧面；414-外侧面；42-LED；5-双面铝基PCB板；6-散热器。

具体实施方式

为了使本实用新型所要解决的技术问题、技术方案及有益效果更加清楚、明白，以下结合附图和实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本实用新型，并不用于限定本实用新型。

如图1至图2所示，本实用新型的一种LED球泡灯，包括灯罩1、灯座2、灯头3及设置在灯头3内部的电源，灯座2设置在灯头3与灯罩1之间，所述灯座2上设有三个柱状光源4，柱状光源4包括横截面呈梯形的PCB板41及设置在PCB板41上LED42，梯形横截面的PCB板41包括左侧面411、右侧面412、内侧面413和外侧面414，内侧面413的宽度大于外侧面414的宽度，LED42设置在PCB板41靠近灯罩1的外侧面414上，PCB板41的左侧面411、右侧面412分别设有反光层，且PCB板41的边缘上还设有红外感应器，球泡灯还设有双面铝基PCB板5，三个柱状光源4按环形均匀分布在双面铝基PCB板5上，灯座2的上部设有散热器6，双面铝基PCB板5设置在散热器6上。

所述散热器6的内部为空腔结构，空腔结构有助于空气对流，散热效果好，可确保双面铝基PCB板5的散热，且所述散热器6上开设有散热孔，进一步促进散热。

在本实施例中，所述灯座2由陶瓷材料所制，促进球泡灯的散热。

所述双面铝基PCB板5为中部镂空的环形结构，不仅节省了材料，而且气体可通过镂空部分进出散热器6，促进空气对流，提高散热效果。

所述PCB板41的横截面为等腰梯形，使得从左侧面411及右侧面412反射出去的光线分布更加均匀，确保球泡灯发光均匀，方便用户使用。

本实用新型的有益效果是：

本实用新型的一种LED球泡灯，通过在双面铝基PCB板5上设置三个柱状光源4，不仅增大了灯泡的出光率，而且确保了三个柱状光源4之间有足够的散热空间，另外，由于PCB板41的横截面呈梯形，梯形横截面的PCB板41的内侧面413的宽度大于外侧面414的宽度，LED42设置在PCB板41靠近灯罩1的外侧面414上，PCB板41的左侧面411、右侧面412分别设有反光层，从而部分光线可从反光层反射出去，有效的提高了球泡灯的发光率，且PCB板41的边缘上还设有红外感应器，红外感应器通过接收人体的红外信号实现电源的自动切断及闭合，避免电能浪费，节能效果突出。

上述说明示出并描述了本实用新型的优选实施例，如前所述，应当理解本实用新型并非局限于本文所披露的形式，不应看作是对其他实施例的排除，而可用于各种其他组合、修改和环境，并能够在本文所述实用新型构想范围内，通过上述教导或相关领域的技术或知识进行改动。而本领域人员所进行的改动和变化不脱离本实用新型的精神和范围，则都应在本实用新型所附权利要求的保护范围内。
