一种可旋转的台灯底座的制作方法

本实用新型涉及一种台灯底座，特别涉及一种可旋转的台灯底座。

背景技术：

台灯是人们日常生活中常用的照明设备，尤其在学习和办公的时候，但是现有的台灯只能实现上下调整灯管的位置，但是许多时候，左右甚至360°旋转灯头，这样才能实现全方位的照明。

技术实现要素：

本实用新型旨在解决上述问题，提供了一种可旋转的台灯底座，克服了传统台灯灯座不能旋转，不能实现全方位照明的弊端，其采用的技术方案如下：

一种可旋转的台灯底座，包括底座、小齿轮盒、大齿轮盒、旋转基座、伸缩杆套管、伸缩杆、连接弯管、灯头、转动旋钮、小齿轮、大齿轮，所述的小齿轮盒和大齿轮盒固定安装在底座上，小齿轮安装在小齿轮盒内，并与转动旋钮的轴同轴固定连接；旋转基座同轴安装在大齿轮盒上，大齿轮固定安装在旋转基座上，小齿轮和大齿轮啮合；伸缩杆套管固定安装在旋转基座，伸缩杆安装在伸缩杆套管内，连接弯管一端连接伸缩杆，另一端连接灯头。

所述的小齿轮和大齿轮的传动比为2。

有益效果：一种可旋转的台灯底座，克服了传统台灯灯座不能旋转，不能实现全方位照明的弊端，采用齿轮组配合，通过旋钮旋转来实现360°旋转灯头，并且配合伸缩套管和伸缩管结构，实现调节灯头高度的目的，结构简单，实用性强。

附图说明

图1：本实用新型的结构示意图；

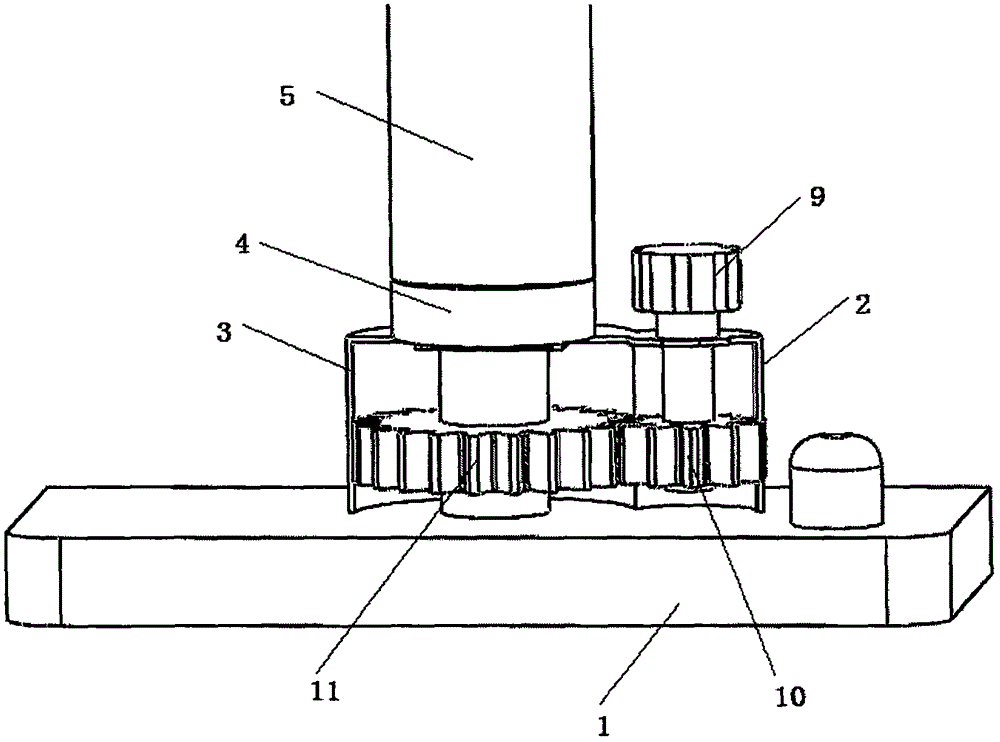

图2：本实用新型的底座内部结构示意图。

符号说明

1.底座、2.小齿轮盒、3.大齿轮盒、4.旋转基座、5.伸缩杆套管、6.伸缩杆、7.连接弯管、8.灯头、9.转动旋钮、10.小齿轮、11.大齿轮。

具体实施方式

下面结合附图和实例对本实用新型作进一步说明：

如图1-2所示，一种可旋转的台灯底座，包括底座1、小齿轮盒2、大齿轮盒3、旋转基座4、伸缩杆套管5、伸缩杆6、连接弯管7、灯头8、转动旋钮9、小齿轮10、大齿轮11，所述的小齿轮盒2和大齿轮盒3固定安装在底座1上，小齿轮10安装在小齿轮盒2内，并与转动旋钮9的轴同轴固定连接；旋转基座4同轴安装在大齿轮盒3上，大齿轮11固定安装在旋转基座4上，小齿轮10和大齿轮11啮合；伸缩杆套管5固定安装在旋转基座4，伸缩杆6安装在伸缩杆套管5内，连接弯管7一端连接伸缩杆6，另一端连接灯头8。

上述的小齿轮10和大齿轮11的传动比为2。

工作过程：使用时，转动旋钮9带动小齿轮10，小齿轮10带动大齿轮11转动，大齿轮11带动旋转基座4，实现调整灯头方位的目的；当需要升高灯头的高度时，通过拉伸伸缩杆6，以达到所需高度。
