一种LED光源模组的制作方法

本实用新型涉及灯具技术领域，特别涉及一种LED光源模组。

背景技术：

近年来，基于节能环保、高效率、小体积、长寿命等特点，LED灯具越来越受到消费者的青睐，替代传统的白炽灯和荧光灯已经成为一种趋势。LED灯具主要包括灯盘、灯罩、LED光源模组。而LED光源模组包括基板、设于基板上的LED灯珠、驱动装置。现有的结构比较传统老旧，基板上的LED灯珠发出的光线一般直接朝外照射，发出的光线不够均匀柔和，容易产生眩目刺眼的问题，而且光线利用率较低，光效低，发光效果不理想。另外，现有的LED光源模组的LED灯珠一般都直接裸露，容易发生触电事故，安全性能不高。另外，现有的LED光源模组一般通过螺钉安装到灯盘上，安装或拆卸时，需要利用工具（如螺丝刀）把螺钉逐个进行安装或拆卸，操作繁琐耗时，组装效率低，也不利于后期的检修维护。另外，现有的LED光源模组的结构中，往往把驱动电路直接设置于基板上形成一体化结构，但这样的结构形式灵活性低，遇到不同的情况时，难以更换不同的驱动电路，而且，一旦驱动电路或个别LED灯珠发生损坏时，就只能整个一体化结构更换掉，不够节能环保。

因此，如何实现一种安全性能高，每个LED灯珠均配置有独立的透镜座，使出光均匀柔和，避免眩目刺眼，发光效果好，且安装简便快速，检修更换工作简便，节能环保的LED光源模组是业内亟待解决的技术问题。

技术实现要素：

本实用新型的主要目的是提供一种LED光源模组，旨在实现一种安全性能高，每个LED灯珠均配置有独立的透镜座，使出光均匀柔和，避免眩目刺眼，发光效果好，且安装简便快速，检修更换工作简便，节能环保的LED光源模组。

本实用新型提出一种LED光源模组，包括LED光源结构、设于LED光源结构中心位置处的驱动装置、罩设于LED光源结构及驱动装置上的透光罩，LED光源结构包括基板、布设于基板上的若干LED灯珠，驱动装置包括底板、设于底板上并与LED光源结构电连接的驱动电路板；透光罩上布设有分别独立罩设于每个LED灯珠上的透镜座，透镜座内部设有可罩设LED灯珠的光源腔，光源腔内表面设为磨砂面，透光罩在与驱动装置对应的位置处设有可罩设于驱动装置上的驱动罩，底板通过螺钉连接方式安装固定到驱动罩上；驱动装置往外延伸出导线，基板在驱动装置的位置处设有可供导线通过的出线缺口，驱动罩在与出线缺口对应的位置处设有可供导线通过的出线孔；基板与透光罩之间通过按钮式卡扣结构进行连接固定，基板背面固设有若干与灯盘磁性相吸并可吸附于灯盘上的磁铁，基板、透光罩、灯盘之间还通过螺钉连接方式进行连接固定。

优选地，透光罩为一体成型结构并由透光的绝缘材料制成。

本实用新型的LED光源结构包括基板、布设于基板上的若干LED灯珠，驱动装置包括底板、设于底板上并与LED光源结构电连接的驱动电路板。本LED光源模组的驱动装置与LED光源结构之间是分体式的结构，这样，驱动电路可以根据实际需求来进行选择，而且，一旦驱动电路或个别LED灯珠发生损坏时，只需更换损坏的部件即可，检修更换工作简便快捷，无需整个LED光源模组报废掉，节能环保。透光罩上布设有分别独立罩设于每个LED灯珠上的透镜座，透镜座内部设有可罩设LED灯珠的光源腔，光源腔内表面设为磨砂面，LED灯珠发出的光线经过透镜座进行充分的折射、散射后向外照射，反射率高，散射率高，使得光线均匀柔和，不会眩目刺眼，光线利用率高，光效高，发光效果好。而且，透镜座的光源腔内表面设为磨砂面，使得出光更加均匀柔和，发光效果好。另外，透光罩在与驱动装置对应的位置处设有可罩设于驱动装置上的驱动罩，底板通过螺钉连接方式安装固定到驱动罩上。这样，驱动罩对可导电的驱动装置具有保护作用，可有效防止触电发生，安全可靠，安全性能高。另外，基板与透光罩之间通过按钮式卡扣结构进行连接固定，LED光源模组在组装时，只需通过按钮式卡扣结构来进行摁压组装即可使透光罩连接固定到基板上，安装十分简便轻松，大大提高了生产效率。另外，基板背面固设有若干与灯盘磁性相吸并可吸附于灯盘上的磁铁；这样，进行整灯的组装时，LED光源模组已经组装成一个整体，只需将磁铁通过磁性相吸作用吸附到灯盘上，即可把整个LED光源模组安装到灯盘上，无需对多个基板或其他部件进行拼接安装，省时省工，安装拆卸简便，组装效率高。这样的磁铁吸附的安装方式，安装拆卸简便快捷，后期的检查维修也十分方便。本实用新型实现了一种安全性能高，每个LED灯珠均配置有独立的透镜座，使出光均匀柔和，避免眩目刺眼，发光效果好，且安装简便快速，检修更换工作简便，节能环保的LED光源模组。

附图说明

图1为本实用新型一种LED光源模组的一实施例的正面结构示意图；

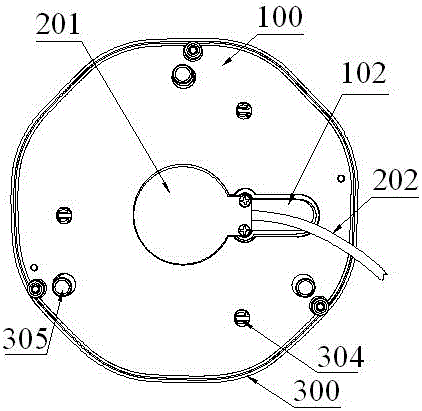

图2为本实用新型一种LED光源模组的一实施例的背面结构示意图；

图3为本实用新型一种LED光源模组的一实施例的侧面结构示意图。

本实用新型目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。

具体实施方式

应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

参照图1至图3，提出本实用新型的一种LED光源模组的一实施例，包括LED光源结构、设于LED光源结构中心位置处的驱动装置、罩设于LED光源结构及驱动装置上的透光罩300。透光罩300为一体成型结构并由透光的绝缘材料制成。

LED光源结构包括基板100、布设于基板100上的若干LED灯珠101，驱动装置包括底板201、设于底板201上并与LED光源结构电连接的驱动电路板。现有的光源模组结构中，往往把驱动电路直接设置于基板上形成一体化结构，但这样的结构形式灵活性低，遇到不同的情况时，难以更换不同的驱动电路，而且，一旦驱动电路或个别LED灯珠发生损坏时，就只能整个一体化结构更换掉，不够节能环保。而本LED光源模组的驱动装置与LED光源结构之间是分体式的结构，这样，驱动电路可以根据实际需求来进行选择，而且，一旦驱动电路或个别LED灯珠101发生损坏时，只需更换损坏的部件即可，检修更换工作简便快捷，无需整个LED光源模组报废掉，节能环保。

透光罩300上布设有分别独立罩设于每个LED灯珠101上的透镜座301，透镜座301内部设有可罩设LED灯珠101的光源腔302，光源腔302内表面设为磨砂面，LED灯珠101发出的光线经过透镜座301进行充分的折射、散射后向外照射，反射率高，散射率高，使得光线均匀柔和，不会眩目刺眼，光线利用率高，光效高，发光效果好。而且，透镜座301的光源腔302内表面设为磨砂面，使得出光更加均匀柔和，发光效果好。

透光罩300在与驱动装置对应的位置处设有可罩设于驱动装置上的驱动罩303，底板201通过螺钉连接方式安装固定到驱动罩303上。这样，驱动罩303对可导电的驱动装置具有保护作用，可有效防止触电发生，安全可靠，安全性能高。

驱动装置往外延伸出导线202，基板100在驱动装置的位置处设有可供导线202通过的出线缺口102，驱动罩303在与出线缺口102对应的位置处设有可供导线202通过的出线孔。

基板100与透光罩300之间通过按钮式卡扣结构304进行连接固定，LED光源模组在组装时，只需通过按钮式卡扣结构304来进行摁压组装即可使透光罩300连接固定到基板100上，安装十分简便轻松，大大提高了生产效率。

基板100背面固设有若干与灯盘磁性相吸并可吸附于灯盘上的磁铁305；这样，进行整灯的组装时，LED光源模组已经组装成一个整体，只需将磁铁305通过磁性相吸作用吸附到灯盘上，即可把整个LED光源模组安装到灯盘上，无需对多个基板100或其他部件进行拼接安装，省时省工，安装拆卸简便，组装效率高。这样的磁铁吸附的安装方式，安装拆卸简便快捷，后期的检查维修也十分方便。

基板100、透光罩300、灯盘之间还通过螺钉连接方式进行连接固定，多个连接方式来进行组装固定，连接稳固牢靠。

本实用新型实现了一种安全性能高，每个LED灯珠101均配置有独立的透镜座301，使出光均匀柔和，避免眩目刺眼，发光效果好，且安装简便快速，检修更换工作简便，节能环保的LED光源模组。

以上所述仅为本实用新型的优选实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
