多功能数控小齿轮倒角机的制作方法与工艺

技术特征：

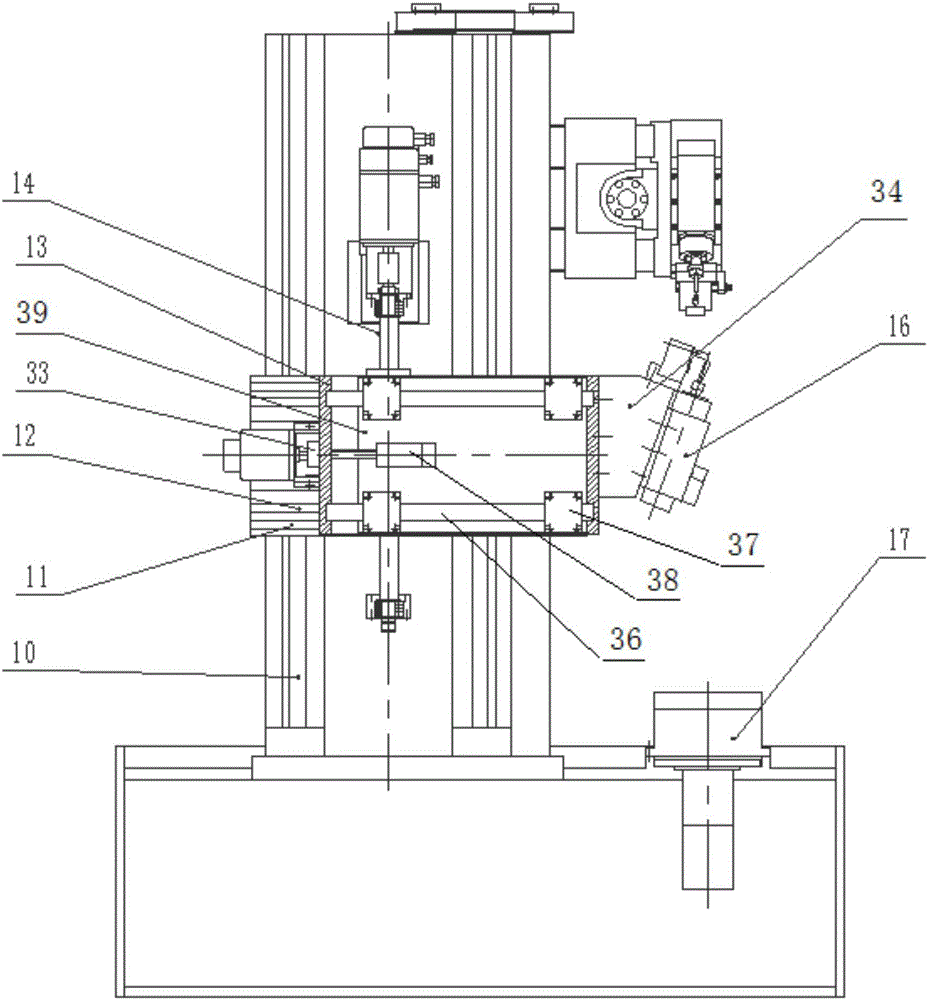

1.一种多功能数控小齿轮倒角机，具有底座(1)，所述底座(1)上设置有旋转工作台(17)，其特征是：所述底座(1)上固定有倒角立柱(2)，所述倒角立柱(2)的内端面上布置第一垂直直线导轨(3)和第一垂直丝杠机构(4)；上倒角头滑座(5)设置在第一垂直直线导轨(3)上且由第一垂直丝杠机构(4)驱动沿第一垂直直线导轨(3)上下运动；所述上倒角头滑座(5)上布置有第一水平直线导轨(6)和第一水平丝杠机构(32)，第一滑板(35)设置在第一水平直线导轨(6)上且由第一水平丝杠机构(32)驱动沿第一水平直线导轨(6)水平运动，第一滑板(35)上设置有两组直线轴承(37)及回缩气缸(38)；第一溜板(7)通过两根水平导柱(36)安装在直线轴承(37)上，回缩气缸(38)的活塞杆与第一溜板(7)的后端固定连接，上倒角头总成(9)通过第一异形块(8)固定在第一溜板(7)的内端，并使上倒角头总成(9)的主轴的垂直夹角为15°-25°。2.根据权利要求1所述的多功能数控小齿轮倒角机，其特征是：所述倒角立柱(2)的前端面上布置第二垂直直线导轨(10)和第二垂直丝杠机构(14)；下倒角头滑座(11)设置在第二垂直直线导轨(10)上且由第二垂直丝杠机构(14)驱动沿第二垂直直线导轨(10)上下运动；下倒角头滑座(11)上布置有第二水平直线导轨(12)和第二水平丝杠机构(33)，第二滑板(39)设置在第二水平直线导轨(12)上且由第二水平丝杠机构(33)驱动沿第二水平直线导轨(12)水平运动；第二滑板(39)上设置有两组直线轴承(37)及回缩气缸(38)；第二溜板(13)通过两根水平导柱(36)安装在直线轴承(37)上，回缩气缸(38)的活塞杆与第二溜板(13)的后端固定连接，下倒角头总成(16)通过第二异形块(34)固定在第二溜板(13)的内端，并使下倒角头总成(16)的主轴的垂直夹角为15°-25°。3.根据权利要求1或2所述的多功能数控小齿轮倒角机，其特征是：所述第一水平直线导轨(6)、第二水平直线导轨(12)上均设有第三滑板(18)，第三滑板(18)上设置有相互啮合的蜗杆(20)、蜗轮(21)及锁紧槽(19)；所述第一滑板(35)和第二滑板(39)固定在蜗轮(21)的外端面上，通过旋转蜗杆(20)带动蜗轮(21)转动实现第一滑板(35)和第二滑板(39)倾斜角度的调整并通过锁紧槽(19)锁紧。4.根据权利要求3所述的多功能数控小齿轮倒角机，其特征是：所述第一异形块(8)和第二异形块(34)的前端面均为垂直夹角为15°-25°的斜面，所述上倒角头总成(9)及下倒角头总成(16)分别固定在第一异形块(8)和第二异形块(34)的前端面上。5.根据权利要求4所述的多功能数控小齿轮倒角机，其特征是：所述底座(1)上设置有顶尖立柱(22)，所述顶尖立柱(22)的内端面上布置有第三垂直直线导轨(23)和第三垂直丝杠机构(27)，顶尖滑座(24)设置在第三垂直直线导轨(23)上且由第三垂直丝杠机构(27)驱动沿第三垂直直线导轨(23)上下运动，顶尖支座(25)固定在顶尖滑座(24)上，顶尖(26)安装在顶尖支座(25)上且位于旋转工作台(17)的正上方。
