一种驱动杆的铆接结构的制作方法

本实用新型涉及开关尤其涉及一种驱动杆的铆接结构。

背景技术：

微动开关驱动杆组件中，零件间的连接配合，通常使用管状铆钉连接，在日常使用中，由于长期受力驱动下，连接用的管状铆钉由于抗剪切性能差，易导致铆钉断裂，开关整体失效。由于经常性的失效会造成开关的故障发生，为了解决这个问题进行了改进。将传统场合应用的管状铆钉改善为冷镦销子，销子采用冷镦工艺生产制造，具体形状可由冷镦模具直接成型而成，采用旋铆进行相关零件的连接。

技术实现要素：

本实用新型的目的是根据上述现有技术的不足之处，本实用新型目的实现一种驱动杆的铆接结构，包括上支架、下支架、销子，所述的上支架安装在下支架的上面，通过销子将上支架的一端与下支架一端进行销轴连接，其特征在于所述销子的一端呈扁平状，所述销子的扁平状的凸物正好嵌入所述上支架的凹槽中。

进一步所述的上支架的一端设置一个滚轮，所述的滚轮嵌入到所述上支架上开设的开口中，所述的销轴穿过上支架的开口的一边，再穿过滚轮中间的孔和所述的上支架的开口的另一边进行铆接。

进一步所述的上支架的中间开设一个圆孔，在所述上支架的两侧各开设的方孔，所述的上支架为一次冲压成型。

进一步所述的上支架与下支架连接的一端进行折弯，成一个向上弯曲的杠杆结构，使所述的上支架的另一端呈向上翘起的结构。

进一步所述的下支架左边的侧面设置一个凸起嵌入所述的上支架的左边开设一个倒U形的缺口中。

进一步所述的下支架在底边上开设一个圆孔。

进一步所述的上支架和下支架的表面进行镀锌处理。

进一步所述的上支架和下支架材料为碳钢。

进一步所述的销子的材料为不锈钢304

本实用新型的技术效果体现如下：

冷镦销子单侧由模具直接成型，仅需单侧进行旋铆，较原管状铆钉两侧进行冲铆，具有有更高的生产效率，从而降低制造成本，同时，由于销子整体加工成实心销，具有更好的抗剪切能力，不易变形，使整体驱动杆的使用寿命增加为原方式的5倍以上，具有更改的使用价值。

附图说明

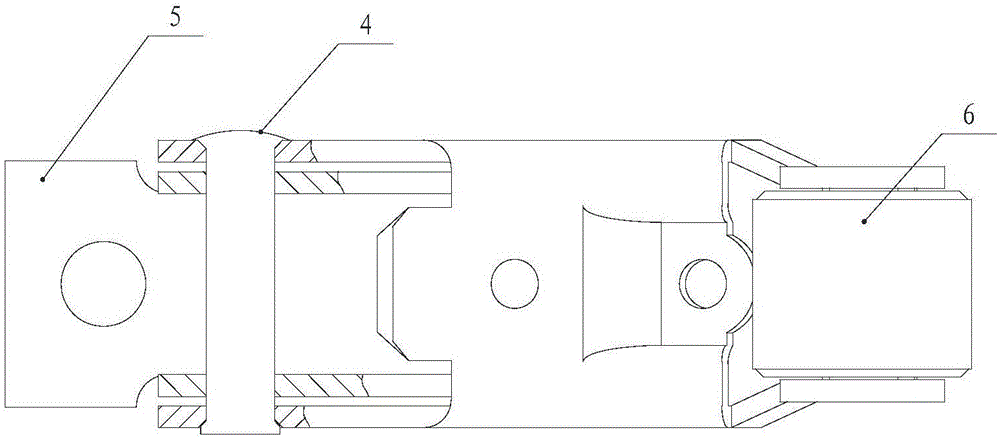

图1是本实用新型的整体示意图；
