可调式浮动支撑夹紧机构的制作方法

本实用新型属于夹紧切割技术领域，具体涉及一种可调式浮动支撑夹紧机构。

背景技术：

在管材或棒材的初加工过程中，需要进行夹紧切割，而现有的切割方式多采用无定位或初步定位切割，造成了大量的原材料的浪费，切割余量过大，造成企业生产成本较高，而对于初步定位的夹紧机构来说，其通用性差，切割完成给料难度大，生产效率较低。

技术实现要素：

本实用新型的目的是针对上述存在的问题和不足，提供一种结构设计合理、紧凑，支撑效果稳定、操作便捷，给料效率高的可调式浮动支撑夹紧机构。

为达到上述目的所采取的技术方案是：

一种可调式浮动支撑夹紧机构，包括台座、呈八字形固定设置在台座上的导向支撑滚轮、以及其中一端枢接设置在台座上的浮动夹紧组件，所述的浮动夹紧组件包括其中一端枢接设置在台座上的弧形摆臂、开设在弧形摆臂的另一端的横移导向通槽、匹配滑动设置在横移导向通槽内的侧压板、枢接设置在弧形摆臂中部的呈三角状的浮动压板一、和枢接设置在侧压板中部的呈三角状的浮动压板二；所述的浮动压板一和浮动压板二上均设置有两触压头，所述的侧压板上设置有与横移导向通槽匹配的导向柱，在侧压板与弧形摆臂之间设置有横移调节动力推杆，所述的侧压板与台座之间设置有夹紧动力推杆。

所述的弧形摆臂和侧压板上均开设有让位凹槽。

所述的侧压板上设置有两道平行的导向柱。

所述的横移调节动力推杆和夹紧动力推杆均为电动推杆。

采用上述技术方案，所取得的有益效果是：

本实用新型结构设计合理、紧凑，其通过弧形摆臂、侧压板的设计，能够实现多个方位的定位压紧，通过导向支撑滚轮的设计，能够方便一个切割循环完成后的给料，通过浮动压板一和浮动压板二的设计，能够实现多种不同型号的棒材或管材的于有效固定，通用性强，大大提高了设备的实用性和生产效率。

附图说明

图1为本实用新型的结构示意图。

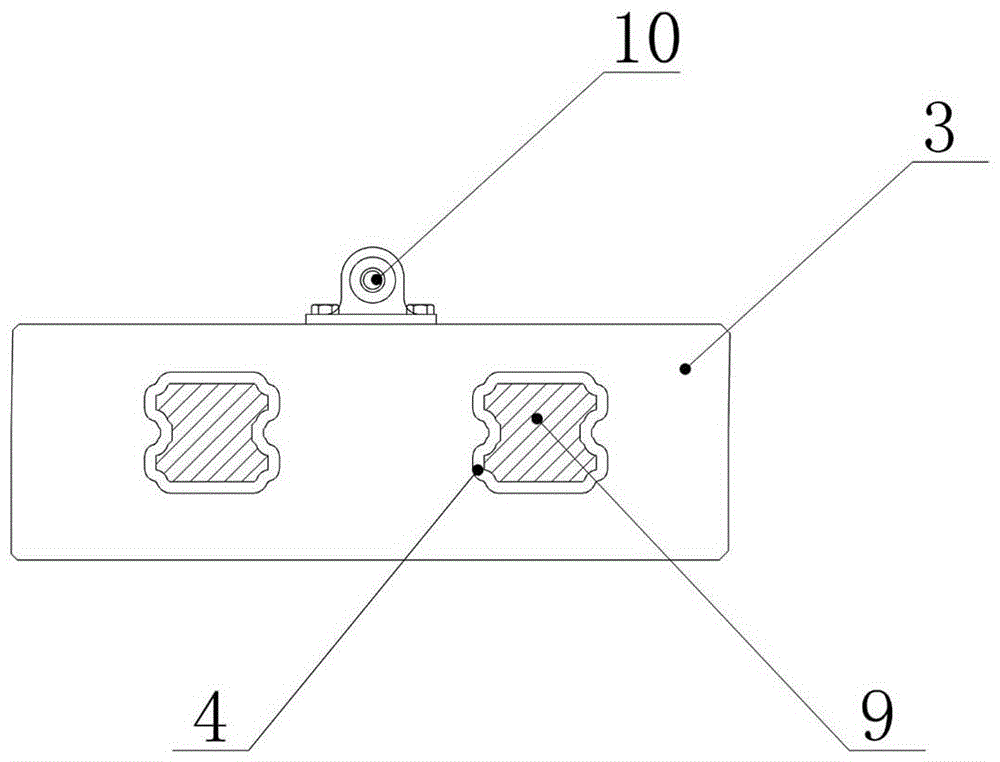

图2为图1中A-A部的放大结构示意图。

图中序号：1为台座、2为导向支撑滚轮、3为弧形摆臂、4为横移导向通槽、5为侧压板、6为浮动压板一、7为浮动压板二、8为触压头、9为导向柱、10为横移调节动力推杆、11为夹紧动力推杆、12为让为凹槽。

具体实施方式

以下结合附图对本实用新型的具体实施方式做详细说明。

参见图1和图2，本实用新型一种可调式浮动支撑夹紧机构，包括台座1、呈八字形固定设置在台座1上的导向支撑滚轮2、以及其中一端枢接设置在台座上的浮动夹紧组件，所述的浮动夹紧组件包括其中一端枢接设置在台座上的弧形摆臂3、开设在弧形摆臂3的另一端的横移导向通槽4、匹配滑动设置在横移导向通槽内的侧压板5、枢接设置在弧形摆臂中部的呈三角状的浮动压板一6、和枢接设置在侧压板中部的呈三角状的浮动压板二7；所述的浮动压板一6和浮动压板二7上均设置有两触压头8，所述的侧压板上设置有与横移导向通槽匹配的导向柱9，在侧压板5与弧形摆臂3之间设置有横移调节动力推杆10，所述的侧压板与台座之间设置有夹紧动力推杆11。

所述的弧形摆臂和侧压板上均开设有让位凹槽12，所述的侧压板上设置有两道平行的导向柱，所述的横移调节动力推杆和夹紧动力推杆均为电动推杆。

本实用新型结构设计合理、紧凑，其通过弧形摆臂、侧压板的设计，能够实现多个方位的定位压紧，通过导向支撑滚轮的设计，能够方便一个切割循环完成后的给料，通过浮动压板一和浮动压板二的设计，能够实现多种不同型号的棒材或管材的于有效固定，通用性强，大大提高了设备的实用性和生产效率。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是本实用新型的原理，在不脱离本实用新型精神和范围的前提下本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型的范围内。本实用新型要求的保护范围由所附的权利要求书及其等同物界定。
