一种建筑用铁板钻孔装置的制作方法

本实用新型涉及一种钻孔装置，尤其涉及一种建筑用钻孔装置。

背景技术：

建筑是建筑物与构筑物的总称，是人们为了满足社会生活需要，利用所掌握的物质技术手段，并运用一定的科学规律、风水理念和美学法则创造的人工环境。

钻孔是指用钻头在实体材料上加工出孔的操作。这里讲述了勘探工作里的钻孔工作，以及钻孔需要的辅助工具以及部分应急措施方法。

现有的铁板钻孔装置存在浪费人力、不安全、操作困难的缺点，因此亟需研发一种节约人力、安全、操作简单的建筑用铁板钻孔装置。

技术实现要素：

(1)要解决的技术问题

本实用新型为了克服现有的铁板钻孔装置浪费人力、不安全、操作困难的缺点，本实用新型要解决的技术问题是提供一种节约人力、安全、操作简单的建筑用铁板钻孔装置。

(2)技术方案

为了解决上述技术问题，本实用新型提供了这样一种建筑用铁板钻孔装置，包括有操作台、左支板、顶板、固定杆、电机、电磁铁、第一连接杆、第一气缸、电钻、油箱、油泵、油管、喷头、滑轨、滑块、电动轮、从动轮、皮带、第二连接杆和第二气缸，工作台上连接有左支板，左支板的的底部开有出料口，左支板的顶部连接有顶板，顶板的底部连接有固定杆，固定杆的底端设有滑轨，滑轨上滑动式连接有滑块，滑轨的左侧连接有电动轮，滑轨的右侧连接有从动轮，电动轮和从动轮之间绕有皮带，皮带与滑块的左右两端连接，滑块的底部连接有第二连接杆，第二连接杆的底部连接有第二气缸，第二气缸的伸缩杆上安装有电磁铁，顶板的底部中间安装有电机，电机的输出轴上连接有第一连接杆，第一连接杆的底部连接有第一气缸，第一气缸上安装有电钻，工作台的底部设有油箱，油箱的底部设有油泵，油泵上连接有油管，油管的管口设有喷头，油管位于工作台的前侧。

优选地，还包括有滤网，工作台的中部设有滤网。

优选地，还包括有卡紧装置，工作台上设有卡紧装置，卡紧装置包括有固定块、挡块、弹簧和楔形块，挡块的上端设有弹簧，挡块的左侧底部连接有固定块，弹簧的右侧连接有楔形块。

优选地，电机为伺服电机。

优选地，顶板的材质为Q235钢。

工作原理：需要钻孔时，控制第二气缸伸长，第二气缸带动电磁铁向下移动，当电磁铁接触到铁板时，电磁铁通电，将铁板吸住，控制第二气缸缩短，第二气缸带动电磁铁向上移动，当铁板向上移动到工作台的上方时，关闭第二气缸，启动电动轮逆时针转动，电动轮通过皮带带动从动轮转动，皮带拉动滑块向右移动，第二连接杆、第二气缸、电磁铁和铁板随之向右移动，当移动到合适的位置时，电磁铁断电，铁板落到工作台上，启动电机转动，电机带动第一连接杆、第一气缸和电钻转动，当电钻钻头指向所要钻孔的位置时，关闭电机，控制第一气缸伸长，电钻随之向下移动，当电钻的钻头接触到铁板时，启动电钻，开始钻孔，钻孔的同时启动油泵，油箱里的油通过油管从喷头喷出到铁板上，当钻好孔后，关闭电钻，控制第一气缸缩短复位。油可以带走铁板上的热量，当铁板的温度降低到人可以触碰铁板的温度时，关闭油泵。将钻好孔的铁板从操作台的出料口取出来。

因为有还包括有滤网，工作台的中部设有滤网，可以使油重新流到油箱内，节约了大量的油。

因为还包括有卡紧装置，工作台上设有卡紧装置，卡紧装置包括有固定块、挡块、弹簧和楔形块，挡块的上端设有弹簧，挡块的左侧底部连接有固定块，弹簧的右侧连接有楔形块，当铁板落到操作台上时，弹簧被压缩，卡紧装置可以将铁板固定，钻孔时铁板不易滑动。

因为电机为伺服电机能更好地控制转速，使运行更平稳。

因为顶板的材质为Q235钢，Q235钢承受能力大、耐腐蚀性强、耐酸性好，使底板使用年限长。

(3)有益效果

本实用新型达到了节约人力、安全、操作简单的效果。

附图说明

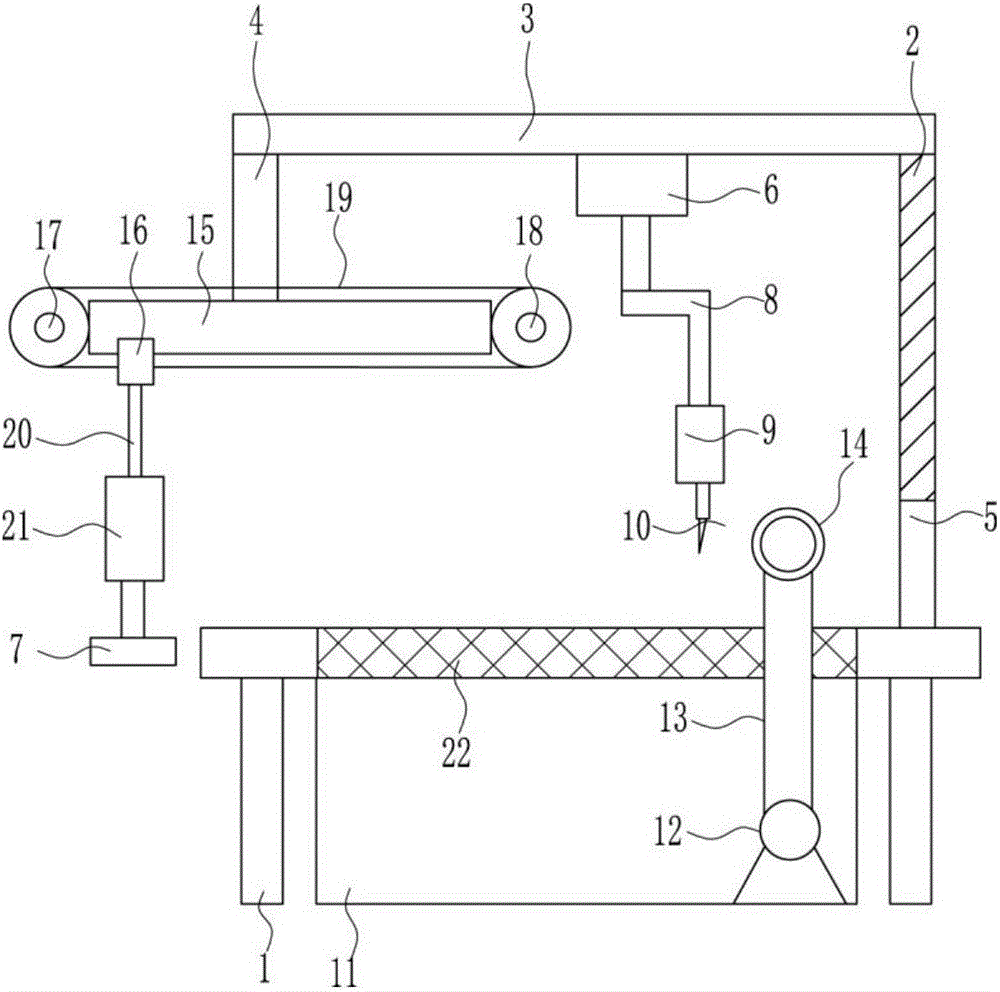

图1为本实用新型的第一种主视结构示意图。

图2为本实用新型的第二种主视结构示意图。

图3为本实用新型的第三种主视结构示意图。

图4为本实用新型的卡紧装置左视结构示意图。

附图中的标记为：1-操作台，2-左支板，3-顶板，4-固定杆，5-出料口，6-电机，7-电磁铁，8-第一连接杆，9-第一气缸，10-电钻，11-油箱，12-油泵，13-油管，14-喷头，15-滑轨，16-滑块，17-电动轮，18-从动轮，19-皮带，20-第二连接杆，21-第二气缸，22-滤网，23-卡紧装置，24-固定块，25-挡块，26-弹簧，27-楔形块。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种建筑用铁板钻孔装置，如图1-4所示，包括有操作台1、左支板2、顶板3、固定杆4、电机6、电磁铁7、第一连接杆8、第一气缸9、电钻10、油箱11、油泵12、油管13、喷头14、滑轨15、滑块16、电动轮17、从动轮18、皮带19、第二连接杆20和第二气缸21，工作台上连接有左支板2，左支板2的的底部开有出料口5，左支板2的顶部连接有顶板3，顶板3的底部连接有固定杆4，固定杆4的底端设有滑轨15，滑轨15上滑动式连接有滑块16，滑轨15的左侧连接有电动轮17，滑轨15的右侧连接有从动轮18，电动轮17和从动轮18之间绕有皮带19，皮带19与滑块16的左右两端连接，滑块16的底部连接有第二连接杆20，第二连接杆20的底部连接有第二气缸21，第二气缸21的伸缩杆上安装有电磁铁7，顶板3的底部中间安装有电机6，电机6的输出轴上连接有第一连接杆8，第一连接杆8的底部连接有第一气缸9，第一气缸9上安装有电钻10，工作台的底部设有油箱11，油箱11的底部设有油泵12，油泵12上连接有油管13，油管13的管口设有喷头14，油管13位于工作台的前侧。

还包括有滤网22，工作台的中部设有滤网22。

还包括有卡紧装置23，工作台上设有卡紧装置23，卡紧装置23包括有固定块24、挡块25、弹簧26和楔形块27，挡块25的上端设有弹簧26，挡块25的左侧底部连接有固定块24，弹簧26的右侧连接有楔形块27。

电机6为伺服电机6。

顶板3的材质为Q235钢。

工作原理：需要钻孔时，控制第二气缸21伸长，第二气缸21带动电磁铁7向下移动，当电磁铁7接触到铁板时，电磁铁7通电，将铁板吸住，控制第二气缸21缩短，第二气缸21带动电磁铁7向上移动，当铁板向上移动到工作台的上方时，关闭第二气缸21，启动电动轮17逆时针转动，电动轮17通过皮带19带动从动轮18转动，皮带19拉动滑块16向右移动，第二连接杆20、第二气缸21、电磁铁7和铁板随之向右移动，当移动到合适的位置时，电磁铁7断电，铁板落到工作台上，启动电机6转动，电机6带动第一连接杆8、第一气缸9和电钻10转动，当电钻10钻头指向所要钻孔的位置时，关闭电机6，控制第一气缸9伸长，电钻10随之向下移动，当电钻10的钻头接触到铁板时，启动电钻10，开始钻孔，钻孔的同时启动油泵12，油箱11里的油通过油管13从喷头14喷出到铁板上，当钻好孔后，关闭电钻10，控制第一气缸9缩短复位。油可以带走铁板上的热量，当铁板的温度降低到人可以触碰铁板的温度时，关闭油泵12。将钻好孔的铁板从操作台1的出料口5取出来。

因为有还包括有滤网22，工作台的中部设有滤网22，可以使油重新流到油箱11内，节约了大量的油。

因为还包括有卡紧装置23，工作台上设有卡紧装置23，卡紧装置23包括有固定块24、挡块25、弹簧26和楔形块27，挡块25的上端设有弹簧26，挡块25的左侧底部连接有固定块24，弹簧26的右侧连接有楔形块27，当铁板落到操作台1上时，弹簧26被压缩，卡紧装置23可以将铁板固定，钻孔时铁板不易滑动。

因为电机6为伺服电机6能更好地控制转速，使运行更平稳。

因为顶板3的材质为Q235钢，Q235钢承受能力大、耐腐蚀性强、耐酸性好，使底板使用年限长。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
