一种刀架组装治具的制作方法

本实用新型涉及刀架组装领域，尤其涉及一种刀架组装治具。

背景技术：

刀架在组装时，对水平母线和侧母线的精度要求很高，国内目前刀架组装时，直接放在平台上，水平母线装配精度仅为0.02.mm，侧母线无法使用3D实时测量，为提高组装质量，必须提高测量精度，为此设计了一种刀架组装治具。

技术实现要素：

本实用新型提供一种刀架组装治具，包括底板和上可调节部件，底板左右两侧的前端各设有一个下可调节部件，底板顶部中间用来放置刀架，底板顶部在刀架的两侧均设有压块；所述的上可调节部件使用时设置在刀架顶部前端，所述的上可调节部件、下可调节部件和底板的前端对齐设置；所述的下可调节部件为“┙”型，下可调节部件插有一个平台调节螺钉，所述的上可调节部件为“┕”型，上可调节部件插有一个平台调节螺钉，所述的平台调节螺钉用于将所述的刀架组装治具压紧到平台上；所述的上可调节部件从上到下插有一个底板调节螺钉，所述的底板调节螺钉用于将所述的刀架压紧到底板上；使用时，所述的底板、上可调节部件、下可调节部件均为螺钉连接。

进一步，所述的上可调节部件设有两个。

进一步，所述的底板顶部在刀架的两侧均各设有两个压块。

本实用新型的有益效果是：本实用新型所述的一种刀架组装治具，可以实现侧母线和水平母线的实时测量，保证测量精度达到0.002mm，进而提高了刀架组装的质量。

附图说明

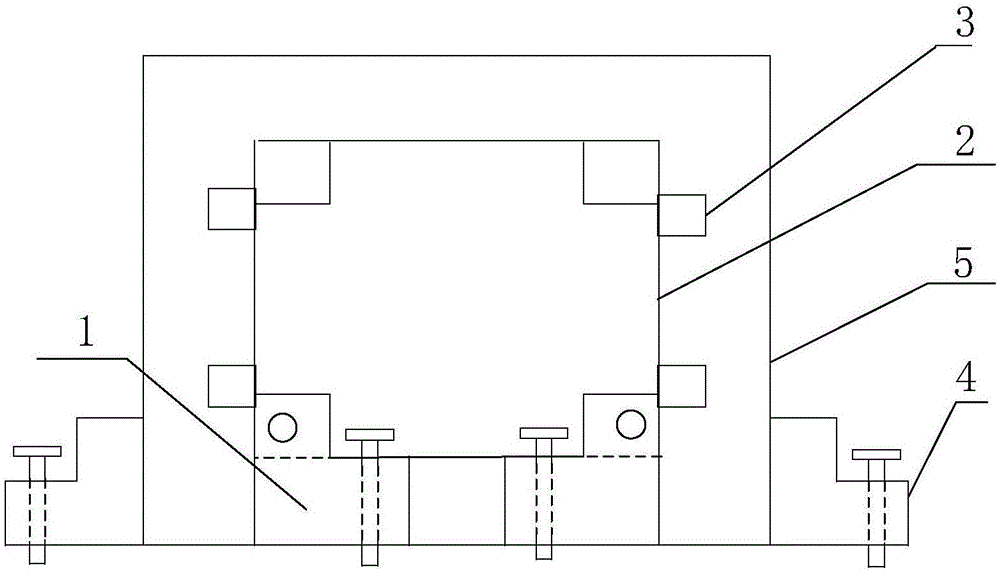

图1为本实用新型的主视图；

图2为本实用新型的俯视图；

其中：1-上可调节部件；2-刀架；3-压块；4-下可调节部件；5-底板。

具体实施方式

以下将结合本实用新型的实施例参照附图进行详细叙述。

一种刀架组装治具，包括底板5和上可调节部件1，底板5左右两侧的前端各设有一个下可调节部件4，底板5顶部中间用来放置刀架2，底板5顶部在刀架2的两侧均设有压块3；所述的上可调节部件1使用时设置在刀架2顶部前端，所述的上可调节部件1、下可调节部件4和底板5的前端对齐设置；所述的下可调节部件4为“┙”型，下可调节部件4插有一个平台调节螺钉，所述的上可调节部件1为“┕”型，上可调节部件1插有一个平台调节螺钉，所述的平台调节螺钉用于将所述的刀架组装治具压紧到平台上；所述的上可调节部件1从上到下插有一个底板调节螺钉，所述的底板调节螺钉用于将所述的刀架2压紧到底板5上；使用时，所述的底板5、上可调节部件1、下可调节部件4均为螺钉连接。

进一步，所述的上可调节部件1设有两个。

进一步，所述的底板5顶部在刀架2的两侧均各设有两个压块3。

原理：

所述的刀架组装治具通过上可调节部件1和可调节部件4的调节创造了虚拟基准，进而方便和准确测量水平母线和侧母线。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
