一种回吸式打磨机的制作方法

本发明涉及一种打磨机，具体涉及一种回吸式打磨机。

背景技术：

现在打磨机，对工件的表面进行打磨时，产生的粉尘在打磨车间内造成极大的环境污染。通常在密闭空间内由机器打磨，或者人带口罩进行人工打磨，打磨完毕再对四散的粉尘进行清理，清理的过程较为繁琐。

技术实现要素：

为解决现有技术的不足，本发明的目的在于提供一种结构简单、打磨的同时清理粉尘的回吸式打磨机。

为了实现上述目标，本发明采用如下的技术方案：

一种回吸式打磨机，包括基座，大臂、小臂和磨头，所述大臂的一端轴接基座，另一端轴接小臂的一端，小臂的另一端轴接磨头；所述基座内设有风机，通过风管与磨头内的风口连接，所述磨头端部设有磨盘，风口设置在磨盘的外圈。

上述风口的外圈设有回转扫帚，用于抵挡被磨盘甩出的粉尘。

上述磨头的风口内设有一级集尘装置和二级集尘装置；所述一级集尘装置为集尘盒，设置在磨盘的背面，所述二级集尘装置为滤尘袋，设置在风管口。

上述集尘盒外表面设有若干钩槽，用于将风口内的粉尘钩截至集尘盒内。

上述风口的内壁设有若干导流块，改变粉尘在风口内随风的流向，提高钩槽钩截粉尘的效率。

进一步，上述导流块为三角形，便于双向导流，且内侧不容易积留粉尘。

上述风管的管口直径为集尘盒直径的1/2-2/3，后置的分管管口进一步改变了风的流向，且变幅较大，提高集尘盒的集尘效果，降低集尘袋的负荷，避免集尘袋集尘过多，影响吸尘的效果。风管一定的尺寸同时保证了回吸风的风力。

上述回转扫帚的转向与磨盘的转向相反，提高扫帚截留粉尘的效率，降低粉尘随磨盘旋转出的动力，便于风口回吸。

本发明的有益之处在于：本发明提供的一种回吸式打磨机，通过将风口与磨盘集成在一起，在打磨的同时回吸产生的粉尘；通过逆转的回转扫帚，收集粉尘的同时，降低粉尘飞溅的动力，便于回吸；通过集尘盒上的钩槽和风管内壁的导流块，提高集成的效率；通过二级集尘装置集尘袋，收集遗漏的粉尘；通过钩槽和导流块的反向导流，在风口内形成对流，进一步清理了风口内的粉尘。

附图说明

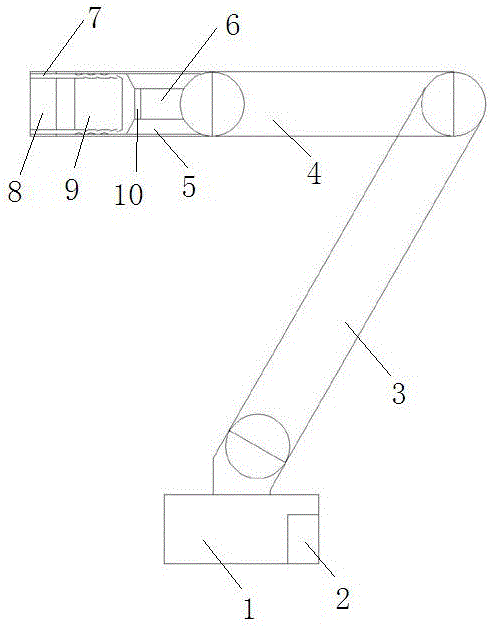

图1为本发明的一种回吸式打磨机的结构示意图。

图2为本发明的一种回吸式打磨机的磨头的结构示意图。

图3为本发明的一种回吸式打磨机的磨头端面的结构示意图。

附图中标记的含义如下：1、基座，2、风机，3、大臂，4、小臂，5、磨头，6、风管，7、风口，8、磨盘，9、集尘盒，10、集尘袋，11、钩槽，12、导流块，13、回转扫帚。

具体实施方式

以下结合附图和具体实施例对本发明作具体的介绍。

一种回吸式打磨机，包括基座1，大臂3、小臂4和磨头5，大臂3的一端轴接基座1，另一端轴接小臂4的一端，小臂4的另一端轴接磨头5；基座1内设有风机2，通过风管6与磨头5内的风口7连接，磨头5端部设有磨盘8，风口7设置在磨盘8的外圈，风口7的外圈设有转向与磨盘8相反的回转扫帚13。

风口7内磨盘8的背面设有若干外表面带钩槽11的集尘盒9，风口7的内壁设有若干三角形导流块12。

风管6口设有滤尘袋。

风管6的管口直径为集尘盒9直径的2/3。

使用时，通过大臂3和小臂4调节磨头5的位置，开始打磨。

打磨的同时，开启回转扫帚13和风机2，将磨出的粉尘吸入集尘盒9和集尘袋10内。

打磨完毕，清理集尘盒9和集尘袋10内的粉尘后，可反向开启风机2，进行吹风，进一步清理风口7内的粉尘，钩槽11和导流块12同时起导流、对流作用，使得风口7内清理的更彻底。

以上显示和描述了本发明的基本原理、主要特征和优点。本行业的技术人员应该了解，上述实施例不以任何形式限制本发明，凡采用等同替换或等效变换的方式所获得的技术方案，均落在本发明的保护范围内。
