一种摩托车零件研磨用支架的制作方法

本发明涉及支架技术领域，具体为一种摩托车零件研磨用支架。

背景技术：

支架，起支撑作用的构架。支架的应用极其广泛，工作生活中随处可以遇见，如照相机的三脚架，医学领域用到的心脏支架等，主要应用于固定建筑及结构中管道电缆的支架，提升空间利用、生产效率等，又可分为一般支架和成品支架等分类，在日常生活中，摩托车零件在加工的过程中，需要对其进行研磨，传统的研磨方式都是依靠使用者手动的去转动需要研磨的零件，长时间研磨的过程中，既浪费使用者的时间，也会降低使用者的工作效率。

技术实现要素：

本发明的目的在于提供一种摩托车零件研磨用支架，具备方便使用者使用，提高了使用者工作效率的优点，解决了不方便使用者使用，降低使用者工作效率的问题。

为实现上述目的，本发明提供如下技术方案：一种摩托车零件研磨用支架，包括机壳，所述机壳内腔的底部固定连接有电机箱，所述电机箱内腔的左侧固定连接有电机，所述电机的转轴上套设有主动齿轮，所述主动齿轮的顶部啮合有从动齿轮，所述从动齿轮上贯穿设有传动轴，所述传动轴的右端贯穿机壳的右侧并延伸至机壳的外部，所述传动轴的右端套设有主动轮，所述机壳的顶部固定连接有操作台，所述操作台的内腔贯穿设有拉杆，所述拉杆的左端贯穿操作台的左侧并延伸至操作台的外部，所述拉杆的左侧固定连接有支撑座，所述拉杆的右侧固定连接有拉簧，所述拉簧的右侧与操作台内腔的右侧固定连接，所述拉杆顶部和底部的右侧均固定连接有支架，所述支架远离拉杆的一端通过活动轴活动连接有滑轮，所述支撑座的顶部固定连接有活动座，所述活动座上贯穿设有第二旋转轴，所述操作台顶部的右侧固定连接有固定座，所述固定座上贯穿设有第一旋转轴，所述第一旋转轴和第二旋转轴的内侧均固定连接有卡管，所述卡管上设置有调节螺栓，所述第一旋转轴的右端套设有从动轮，所述从动轮通过皮带与主动轮传动连接，所述机壳的左侧设置有控制器，所述控制机器与电机电性连接。

优选的，所述机壳底部的两侧均固定连接有支撑腿，所述支撑腿的底部通过轴销活动连接有脚轮。

优选的，所述卡管内腔的底部设置有防滑垫，所述防滑垫的表面设置有防滑纹。

优选的，所述第一旋转轴通过轴承与固定座活动连接，所述第二旋转轴通过轴承与活动座活动连接，所述传动轴通过轴承与机壳活动连接。

优选的，所述支撑座的左侧固定连接有把手，且把手上设置有凸点。

与现有技术相比，本发明的有益效果如下：

1、本发明通过设置电机、传动轴、主动齿轮、从动齿轮、主动轮、皮带、从动轮、固定座、第一旋转轴、卡管、调节螺栓、第二旋转轴、活动座和操作台，实现了在需要研磨零件时，先将零件卡在卡管内，利用调节螺栓将零件卡紧，通过控制器控制电机的运行，电机通过齿轮传动带动传动轴旋转，传动轴通过皮带轮传动带动第一旋转轴旋转，第一旋转轴通过卡管内的零件带动第二旋转轴旋转，以此达到零件自动旋转的效果，该摩托车零件研磨用支架，结构简单，操作方便，方便使用者的使用，值得推广。

2、本发明通过设置防滑垫，避免零件在卡管内活动，增加了零件的稳定性，通过设置把手，方便使用者将拉杆从操作台内拉出，通过设置脚轮，方便使用者移动该研磨支架，通过设置有拉杆和拉簧，当有较长零件需要研磨时，将拉杆从操作台内拉出，随后将零件固定在卡管内，拉簧起到帮助拉杆快速复位的作用，方便使用者的使用，通过在把手上设置凸点，起到防滑的作用。

附图说明

图1为本发明结构示意图；

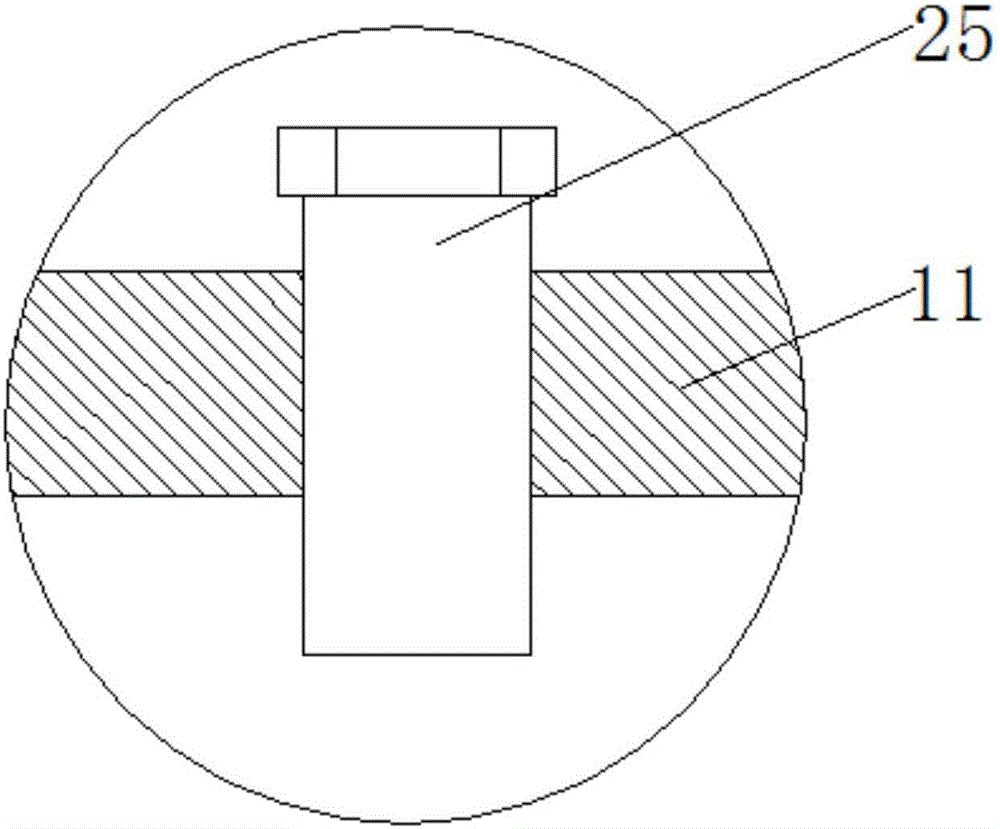

图2为本发明A-A的局部放大图。

图中：1机壳、2主动齿轮、3从动齿轮、4主动轮、5皮带、6操作台、7拉簧、8从动轮、9第一旋转轴、10固定座、11卡管、12防滑垫、13支架、14滑轮、15活动座、16第二旋转轴、17支撑座、18把手、19拉杆、20传动轴、21电机箱、22控制器、23电机、24支撑腿、25调节螺栓。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

在本发明的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本发明的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。

请参阅图1-2，一种摩托车零件研磨用支架，包括机壳1，机壳1底部的两侧均固定连接有支撑腿24，支撑腿24的底部通过轴销活动连接有脚轮，通过设置脚轮，方便使用者移动该研磨支架，机壳1内腔的底部固定连接有电机箱21，电机箱21内腔的左侧固定连接有电机23，电机23的转轴上套设有主动齿轮2，主动齿轮2的顶部啮合有从动齿轮3，从动齿轮3上贯穿设有传动轴20，传动轴20的右端贯穿机壳1的右侧并延伸至机壳1的外部，传动轴20的右端套设有主动轮4，机壳1的顶部固定连接有操作台6，操作台6的内腔贯穿设有拉杆19，拉杆19的左端贯穿操作台6的左侧并延伸至操作台6的外部，拉杆19的左侧固定连接有支撑座17，支撑座17的左侧固定连接有把手18，且把手18上设置有凸点，通过设置把手18，方便使用者将拉杆19从操作台6内拉出，通过在把手18上设置凸点，起到防滑的作用，拉杆19的右侧固定连接有拉簧7，拉簧7的右侧与操作台6内腔的右侧固定连接，拉杆19顶部和底部的右侧均固定连接有支架13，支架13远离拉杆19的一端通过活动轴活动连接有滑轮14，通过设置有拉杆19和拉簧7，当有较长零件需要研磨时，将拉杆19从操作台6内拉出，随后将零件固定在卡管11内，拉簧7起到帮助拉杆19快速复位的作用，方便使用者的使用，支撑座17的顶部固定连接有活动座15，活动座15上贯穿设有第二旋转轴16，操作台6顶部的右侧固定连接有固定座10，固定座10上贯穿设有第一旋转轴9，第一旋转轴9通过轴承与固定座10活动连接，第二旋转轴16通过轴承与活动座15活动连接，传动轴20通过轴承与机壳1活动连接，第一旋转轴9和第二旋转轴16的内侧均固定连接有卡管11，卡管11内腔的底部设置有防滑垫12，防滑垫12的表面设置有防滑纹，通过设置防滑垫12，避免零件在卡管11内活动，增加了零件的稳定性，卡管11上设置有调节螺栓25，第一旋转轴9的右端套设有从动轮8，从动轮8通过皮带5与主动轮4传动连接，机壳1的左侧设置有控制器22，控制机器22与电机23电性连接，通过设置电机23、传动轴20、主动齿轮2、从动齿轮3、主动轮4、皮带5、从动轮8、固定座10、第一旋转轴9、卡管11、调节螺栓25、第二旋转轴16、活动座15和操作台6，实现了在需要研磨零件时，先将零件卡在卡管11内，利用调节螺栓25将零件卡紧，通过控制器22控制电机23的运行，电机23通过齿轮传动带动传动轴20旋转，传动轴20通过皮带轮传动带动第一旋转轴9旋转，第一旋转轴9通过卡管11内的零件带动第二旋转轴16旋转，以此达到零件自动旋转的效果。

使用时，先将零件卡在卡管11内，利用调节螺栓25将零件卡紧，通过控制器22控制电机23的运行，电机23通过齿轮传动带动传动轴20旋转，传动轴20通过皮带轮传动带动第一旋转轴9旋转，第一旋转轴9通过卡管11内的零件带动第二旋转轴16旋转，以此达到零件自动旋转的效果。

综上所述：该摩托车零件研磨用支架，通过设置电机23、传动轴20、主动齿轮2、从动齿轮3、主动轮4、皮带5、从动轮8、固定座10、第一旋转轴9、卡管11、调节螺栓25、第二旋转轴16、活动座15和操作台6，解决了不方便使用者使用，降低使用者工作效率的问题。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
